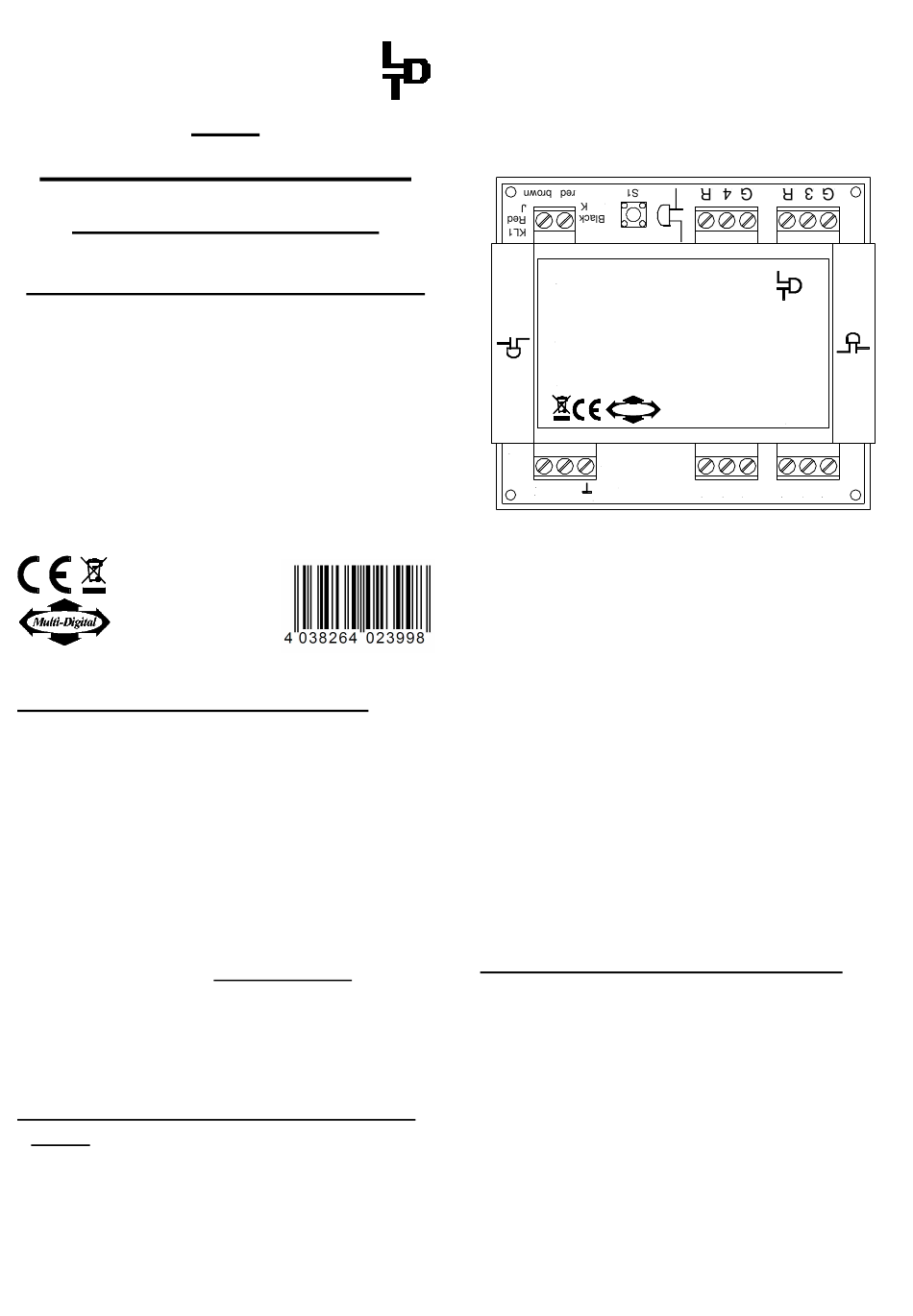

LDT S-DEC-4-MM-G Bedienungsanleitung

L D T
ittfinski aten echnik
Bedienungsanleitung
Magnetartikeldecoder
aus der Digital-Profi-Serie !
S-DEC-4-MM-G
(wie k83 plus externer Versorgungsmöglichkeit)
>> Fertiggerät <<
Geeignet für das Märklin-Motorola-Format:
(z.B. Märklin-Digital∼ [Control Unit, Central Station 1
und 2], Intellibox, EasyControl, ECoS, KeyCom-MM,
DiCoStation, EDiTS, EDiTS pro u.a.)
Zum digitalen Ansteuern von:
⇒ bis zu vier zweispuligen Magnetartikeln
(z.B. Weichen oder Signale).
⇒ bis zu acht einspuligen Magnetartikeln
(z.B. Entkupplungsgleise).
⇒ bis zu vier Dauer-Strom-Umschaltern [DSU]
(z.B. Beleuchtung).
Dieses Produkt ist kein Spielzeug! Nicht empfohlen für Kinder unter 14 Jahren.
Der Bausatz enthält Kleinteile. Darum nicht in die Hände von Kindern unter 3
Jahren! Bei unsachgemäßem Gebrauch besteht Verletzungsgefahr durch
funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut verwahren.
Vorwort / Sicherheitshinweise:
Sie haben für Ihre
Magnetartikeldecoder S-DEC-4 aus dem Sortiment von
Littfinski DatenTechnik als Fertiggerät erworben.
Wir wünschen Ihnen mit diesem Produkt viel Spaß!
Magnetartikeldecoder S-DEC-4 aus der
lassen sich problemlos an Ihrer Digitalanlage betreiben.
Geeignet ist der S-DEC-4-MM für das Märklin-Digital~ bzw.
Märklin-Motorola Digitalformat.
Der Decoder S-DEC-4-MM ist multiprotokollfähig und somit
an der Intellibox problemlos einsetzbar.
Sie erhalten auf den Decoder 24 Monate Garantie.
• Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die
durch Nichtbeachtung der Anleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
Decoder an die Digitalanlage anschließen:
• Wichtig:
Führen
ausgeschalteter Fahrspannung durch (Stop-Taste der
Steuereinheit betätigen oder Netzstecker ziehen).
Die Digitalinformationen erhält der Decoder über die
Anschlußklemme KL1. Versorgen Sie ihn damit entweder über
ein Anschlußgleis oder besser direkt aus der Steuereinheit bzw.
einem Booster, da ihm dann störungsfreie Daten zur Verfügung
stehen.
4fach
910313
Art.-Nr.:
Modelleisenbahn den
Digital-Profi-Serie
Sie alle Anschlußarbeiten
Beachten Sie bitte die Kennzeichnung an der Klemme KL1.
Die neben der Klemme stehende Farbgebung 'Black/Schwarz'
und 'Red/Rot' ist bei Arnold-Digital (alt) und Märklin-Digital=
gebräuchlich.
Andere Systeme benutzen die Buchstaben 'J' und 'K'.
Wenn Sie den Decoder auf einer Märklin-Digital~ bzw.
Märklin-Motorola Anlagen einsetzen, so beachten Sie bitte die
Kennzeichnung 'red/rot' und 'brown/braun'.
Digital-Profi werden!
Magnetartikel-Decoder
S-DEC-4-MM
Für 4 Doppelspulenantriebe für Märklin-Motorola
Digitalsysteme. Schaltstrom: 1 Ampere pro
Ausgang.
KL2
~ ~
14 .. 18V
Seine Spannungsversorgung erhält der Decoder über die
Anschlußklemme KL2 (mittlere und linke Klemme, die mit ~
gekennzeichnet sind.). Die Spannung darf im Bereich von
14..18V~
Modellbahntransformators).
Möchten Sie den Decoder S-DEC-4 nicht separat aus einem
Trafo speisen, so können Sie mit zwei Drähten die Klemme
KL1 mit Klemme KL2 verbinden. Der Decoder wird dann
4fach
komplett aus dem Digitalnetz versorgt.
Schließen Sie
Entkupplungsgleise oder Dauer-Strom-Umschalter [DSU] an die
mit 1 bis 4 gekennzeichneten dreipoligen Anschlußklemmen.
Der gemeinsame Leiter einer Doppelspule (Weiche oder Signal)
belegt immer
Decoderausganges. Die beiden anderen Leitungen, die meist
durch die Farbe rot (Weiche rund) und grün (Weiche gerade)
gekennzeichnet sind, werden wie an den Klemmen mit ‚G' und
‚R' beschriftet angeschlossen.
Einlernen der Decoderadresse:
Zum Einlernen der Decoderadresse muß am Anschluß 1 eine
Weiche angeschlossen sein.
•
Schalten
Modellbahnanlage ein.
•
Betätigen Sie die Programmiertaste S1.
•
Die Weichenzunge der am Ausgang 1 angeschlossenen
Weiche bewegt sich jetzt automatisch alle 1,5 Sekunden.
Dieses ist ein Zeichen dafür, daß sich der Decoder im
bei
Lernbetrieb befindet.
•
Schalten Sie jetzt eine Weiche aus der Vierergruppe, die
Sie dem Decoder zuordnen wollen, über das Keyboard der
Steuereinheit oder den Handregler. Sie können zum
Einlernen der Decoderadresse aber auch einen Weichen-
Schaltbefehl über einen Personal Computer auslösen.
Littfinski DatenTechnik
D-25492 Heist
Multi-Digital
www.ldt-infocenter.com
4fach Weichendecoder
Accessory Decoder
S-DEC-4
Rev. 2.1
G 1 R
