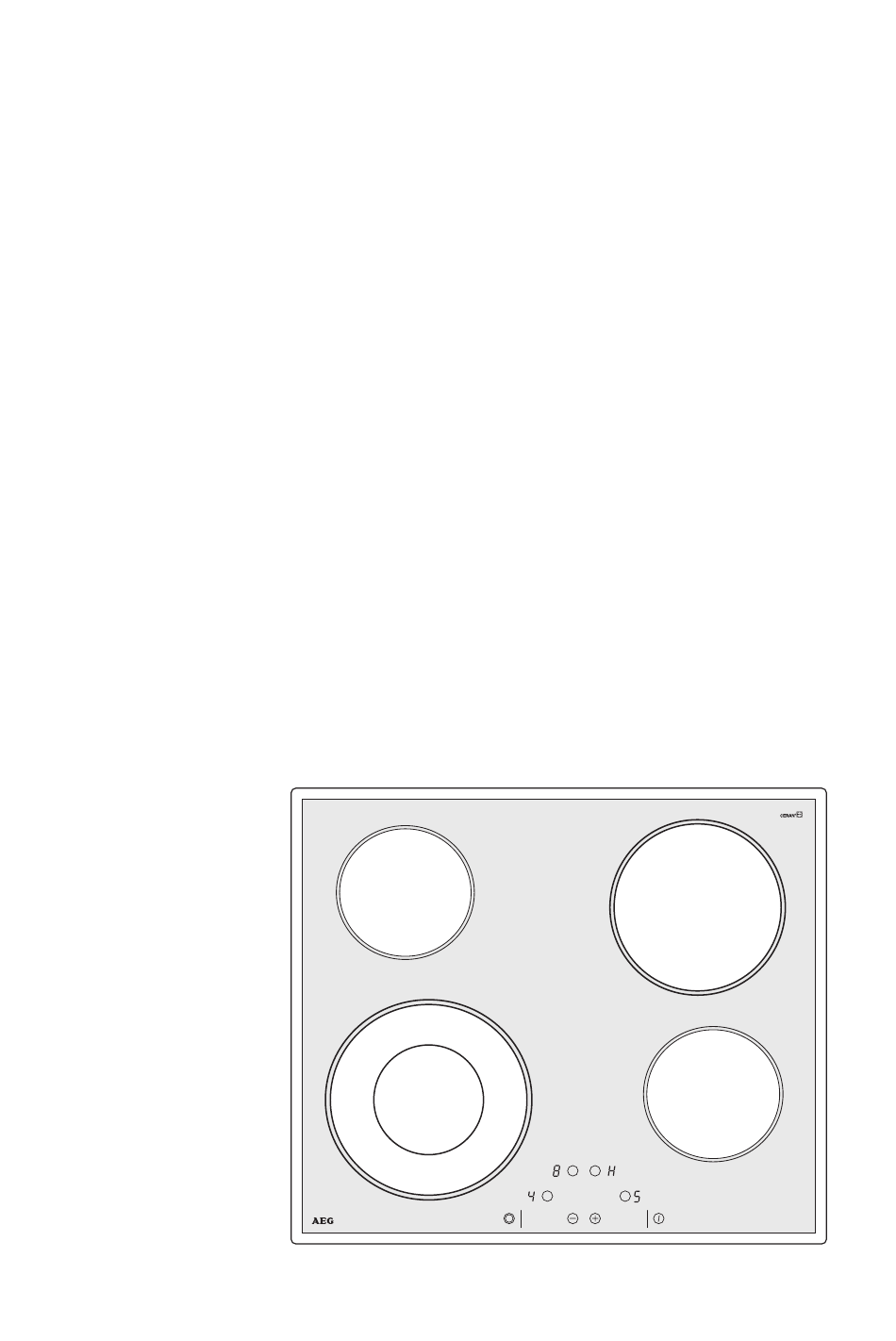

- Seite 1 C6410K Das Glaskeramik-Kochfeld Gebrauchsanweisung Montageanweisung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
-
Seite 3: Inhaltsverzeichnis
Inhalt INHALT Gebrauchsanweisung ........Sicherheit . - Seite 4 Inhalt Montageanweisung ........28 Technische Daten .
-
Seite 5: Gebrauchsanweisung
Gebrauchsanweisung GEBRAUCHSANWEISUNG Sicherheit Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir uns jedoch als Hersteller veranlasst, Sie mit den nachfolgenden Sicherheits- hinweisen vertraut zu machen. Elektrische Sicherheit • Montage und Anschluss des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenommen werden. -
Seite 6: Sicherheit Beim Reinigen
Gebrauchsanweisung • Überhitzte Fette und Öle entzünden sich schnell. Wenn sie Speisen in Fett oder Öl (z.B. Pommes frites) zubereiten, sollten Sie den Kochvor- gang beobachten. • Schalten Sie nach jedem Gebrauch die Kochzonen aus. Sicherheit beim Reinigen Zum Reinigen muss das Gerät ausgeschaltet sein. Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicher- heitsgründen nicht zugelassen. -
Seite 7: Entsorgung
Gebrauchsanweisung Entsorgung Verpackungsmaterial entsorgen • Alle Verpackungsteile sind recycelbar, Folien und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuell Altgerät bitte ordnungsgemäß entsorgen. • Beachten Sie bitte die nationalen und regionalen Vorschriften und die Materialkennzeichnung (Materialtrennung, Abfallsammlung, Wertstoffhöfe). Entsorgungshinweise • Das Gerät darf nicht mit dem Hausmüll entsorgt werden. •... -
Seite 8: Die Wichtigsten Merkmale Ihres Gerätes
Gebrauchsanweisung Die wichtigsten Merkmale Ihres Gerätes • Glaskeramik-Kochfläche: Das Gerät verfügt über eine Glaskeramik- Kochfläche und 4 schnellaufglühende Kochzonen. Hierbei wird durch besonders leistungsfähige Strahlungsheizkörper die Aufheizdauer des Heizkörpers wesentlich verkürzt. • Sensorfelder: Die Bedienung Ihres Gerätes erfolgt über TOUCH-CONTROL-Sensorfelder. •... -
Seite 9: Geräteaufbau
Gebrauchsanweisung Geräteaufbau Ausstattung Koch- und Bedienfeld Digitale Anzeigen Die vier Anzeigefelder, die den vier Kochzonen zugeordnet sind, zeigen: – j, nach dem Einschalten und bei automatischer Abschaltung durch die Sicherheitsfunktion, – = bei Anwahl einer Kochzone, – ! bis ), je nach gewählter Kochstufe, –... -
Seite 10: Sicherheitsabschaltung Der Kochzonen
Gebrauchsanweisung 1 Sicherheitsabschaltung der Kochzonen Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschal- tet oder die Kochstufe nicht verändert, schaltet sich die entsprechende Kochzone automatisch ab. In der Kochstellen-Anzeige aller eingeschalteten Kochstellen erscheint h und nach dem Abkühlen j. Die Kochstellen schalten sich ab bei: •... -
Seite 11: Vor Dem Ersten Gebrauch
Gebrauchsanweisung Vor dem ersten Gebrauch Erstes Reinigen Das Glaskeramik-Kochfeld feucht abwischen. Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die Oberfläche könnte beschädigt werden. Bedienung des Kochfeldes Beim Einschalten der Kochzone kann diese kurz summen. Das ist eine Eigenart aller Glaskeramikkochzonen und beeinträchtigt weder Funk- tion noch Lebensdauer des Gerätes. -
Seite 12: Gerät Einschalten
Gebrauchsanweisung Gerät einschalten Das komplette Gerät wird mit dem Sensorfeld „Ein/Aus“ n einge- schaltet. Das Sensorfeld „Ein/Aus“ ca. zwei Sekunden lang berühren. Die digitalen Anzeigen zeigen j an und der Dezimalpunkt blinkt . Nachdem das Sensorfeld „Ein/Aus“ zum Einschalten Ihres Gerätes betä- tigt wurde, muss innerhalb von ca. -
Seite 13: Kochzonenwahl
Gebrauchsanweisung Kochzonenwahl Zum Auswählen der gewünschten Kochzone das zugehörige Sensorfeld für ca. eine Sekunde berühren. Im zugehörigen Anzeigefeld der Kochzone leuchtet die Null mit Dezi- malpunkt auf =. Der Dezimalpunkt zeigt an, dass nur an dieser Kochzone Einstellungen vorgenommen werden können . -
Seite 14: Kochstufenwahl + Und
Gebrauchsanweisung Kochstufenwahl Zum Einstellen bzw. Verstellen der Kochstufe (! bis )) für die gewählte Kochzone. Mit dem Sensorfeld + die Kochstufe erhöhen. Mit dem Sensorfeld - die Kochstufe verringern. Wenn mehrere Kochzonen gleichzeitig in Betrieb sind, muss zum Ver- stellen der Kochstufe die gewünschte Kochzone durch Berühren des entsprechenden Sensorfeldes ausgewählt werden. -
Seite 15: Zweikreiszone Ein- Und Ausschalten
Gebrauchsanweisung Zweikreiszone ein- und ausschalten Je nach Topf- oder Pfannengröße kann bei Zweikreis-Kochzonen mit dem entsprechenden Sensorfeld auf dem Glaskeramik-Kochfeld zu der kleineren Kochzone der größere Heizkreis zugeschaltet werden. Dieser kann nur zugeschaltet werden, wenn der kleinere Heizkreis schon eingeschaltet ist. Die Kontrolllampe leuchtet bei zugeschalteter äußerer Kochzone. -
Seite 16: Kochzone Ausschalten
Gebrauchsanweisung Kochzone ausschalten 1. Mit den Kochzonen-Sensorfeldern gewünschte Kochzone auswählen. 2. Zum Ausschalten die Sensorfelder + und - gleichzeitig berühren oder mit Sensorfeld - auf Null zurückstellen. Eine Kochzone kann nur ausgeschaltet werden, wenn der Dezimalpunkt in der Kochzonenanzeige leuchtet. -
Seite 17: Restwärmeanzeige
Gebrauchsanweisung Restwärmeanzeige Nach dem Abschalten einer einzelnen Kochzone oder des gesamten Kochfeldes wird vorhandene Restwärme mit h (wie „Heiß“) in den digitalen Anzeigen der entsprechenden Kochzonen angezeigt. Auch nach dem Ausschalten der Kochzone erlischt die Restwärme- anzeige erst, wenn die Kochzone abgekühlt ist. Sie können die Restwärme zum Schmelzen und Warmhalten von Spei- sen benutzen. -
Seite 18: Kindersicherung
Gebrauchsanweisung Kindersicherung Kindersicherung aktivieren Die Kindersicherung verhindert unbeabsichtigtes Einschalten von Koch- zonen. Die Kindersicherung kann nur aktiviert werden, wenn keine Kochzone in Betrieb ist. 1. Sensorfeld „Ein/Aus“ berühren. 2. Sensorfelder Plus und Minus gleich- zeitig ca. eine Sekunde lang berüh- ren und loslassen. - Seite 19 Gebrauchsanweisung Benutzen des Kochfeldes mit aktivierter Kindersicherung 1. Sensorfeld „Ein/Aus“ berühren. In den digitalen Anzeigen wird g angezeigt. 2. Innerhalb von zehn Sekunden die Sensorfelder Plus und Minus gleich- zeitig ca. eine Sekunde lang berüh- ren. Die digitalen Anzeigen zeigen j an und der Dezimalpunkt blinkt.
- Seite 20 Gebrauchsanweisung Kindersicherung deaktivieren Die Kindersicherung kann nur deaktiviert werden, wenn keine Koch- zone in Betrieb ist. 1. Sensorfeld „Ein/Aus“ berühren. In den digitalen Anzeigen wird L angezeigt. 2. Sensorfelder Plus und Minus gleich- zeitig ca. eine Sekunde lang berüh- ren und loslassen. 3.
-
Seite 21: Anwendung, Tabellen, Tipps
Gebrauchsanweisung Anwendung, Tabellen, Tipps Kochgeschirr Je besser der Topf, desto besser das Kochergebnis. • Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so dick und plan wie möglich sein. • Achten Sie beim Neukauf von Töpfen und Pfannen auf den Boden- Durchmesser. -
Seite 22: Tabellen
Gebrauchsanweisung Tabellen Anhaltswerte zum Kochen mit der Kochstelle Die Angaben in den folgenden Tabellen sind Richtgrößen. Welche Schalterstellung für Kochvorgänge erforderlich ist, hängt von der Qualität der Töpfe und von der Art und Menge der Lebensmittel ab. Schalter- Garvorgang/ geeignet für stellung Fortgarstufe Ankochen... -
Seite 23: Reinigung Und Pflege
Gebrauchsanweisung Reinigung und Pflege Kochfeld Achtung: Reinigungsmittel dürfen nicht auf die heiße Glaskeramikflä- che gelangen! Alle Reinigungsmittel müssen nach der Reinigung mit ausreichend klarem Wasser entfernt werden, da sie beim Wiederaufhei- zen ätzend wirken können! Verwenden Sie keine aggressiven Reinigungsmittel, wie z.B. Grill- oder Backofensprays, grobe Scheuermittel bzw. -
Seite 24: Spezielle Verschmutzungen
Gebrauchsanweisung Spezielle Verschmutzungen 1. Eingebrannten Zucker, geschmolze- nen Kunststoff, Aluminiumfolie oder andere schmelzbare Materialien sofort, noch im heißen Zustand, mit einem Glas-Klingenschaber entfer- nen. Achtung: Beim Hantieren mit dem Glas-Klingenschaber auf der heißen Kochzone besteht Verbrennungsge- fahr! 2. Anschließend das abgekühlte Koch- feld normal reinigen. -
Seite 25: Was Tun, Wenn
Gebrauchsanweisung Was tun, wenn ... Abhilfe bei Störungen Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können. Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen. Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchge- führt werden. - Seite 26 Überprüfen Sie, ob – die Kochzone nur kurz in Betrieb gewesen und daher noch nicht heiß genug ist. Sollte die Kochzone heiß sein, rufen Sie bitte den AEG Kundendienst..sich eine Kochzone nicht einschalten lässt? Überprüfen Sie, ob – die Kindersicherung (Symbol L) eingeschaltet ist.
- Seite 27 Gebrauchsanweisung Wenn Sie aufgrund von Fehlbedienungen den Kundendienst in Anspruch nehmen, kann der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos erfolgen.
-
Seite 28: Montageanweisung
Montageanweisung MONTAGEANWEISUNG Achtung! Montage und Anschluss des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenommen werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Technische Daten Gerätemaße Breite 570 mm Tiefe 500 mm Höhe 49 mm Ausschnittmaße Breite... -
Seite 29: Bestimmungen, Normen, Richtlinien
Montageanweisung Bestimmungen, Normen, Richtlinien Dieses Gerät entspricht folgenden Normen: • EN 60 335-1 und EN 60 335-2-6 bezüglich der Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke und • DIN 44546 / 44547 / 44548 bezüglich der Gebrauchseigenschaften von Elektroherden für den Haushalt. -
Seite 30: Sicherheitshinweise Für Den Installateur
Montageanweisung Sicherheitshinweise für den Installateur • In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherun- gen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI- Schalter und Schütze. -
Seite 31: Elektroanschluss
Montageanweisung Elektroanschluss Vor dem Anschluss ist zu prüfen, ob die Nennspannung des Gerätes, das ist die auf dem Typenschild angegebene Spannung, mit der vorhande- nen Netzspannung übereinstimmt. Das Typenschild befindet sich auf der unteren Verkleidung des Kochteils. Die Heizkörperspannung beträgt AC230 V ~. Auch bei älteren Netzen mit AC220 V ~ arbeitet das Gerät einwandfrei. - Seite 32 Montageanweisung...
- Seite 33 Montageanweisung...
-
Seite 34: Montage
Montageanweisung Montage... - Seite 35 Montageanweisung Ausbau...
-
Seite 38: Stichwortverzeichnis
Stichwortverzeichnis STICHWORTVERZEICHNIS Bedienfeld ......18 Entsorgung ......7 Fettspritzer . -
Seite 39: Service
Service SERVICE Im Kapitel „Was tun, wenn …“ sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Handelt es sich um eine technische Störung? Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Tele- fonnummern finden Sie im Abschnitt „Kundendienststellen“.) Bereiten Sie das Gespräch in jedem Fall gut vor. - Seite 40 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 319 5037 00 -A- 0400-02...
