Fühler Management
5.2.
Am QuantaDat Messumformer können bis zu 4 externe Fühler gleichzeitig installiert werden.
Das System sucht nach dem Erststart automatisch nach den angeschlossenen Fühlern und
vergibt die Messpunkte (A bis D). Die vom System automatisch definierte Fühlerzuordnung
kann bei Bedarf manuell angepasst werden.
Die Fühler werden anhand einer hinterlegten, einmaligen Identifikationsnummer zugewiesen
und behalten ihre ursprüngliche Messpunktzuordnung. Schlägt die Messpunktvergabe fehl,
weil der jeweilige Fühler nicht antwortet, kann die Suche auch manuell gestartet werden. Bei
manueller Suche werden die gefundenen Fühler keinem Messpunkt zugewiesen. Dies kann im
Menu "•Measurement" →"•Sensor Setup" →"•Sensor Assign." durch eine manuelle Zuweisung
durchgeführt werden.
Wichtiger Hinweis: Bereits bekannte Fühler behalten ihre Messpunkt Zuweisung. Nur neu
gefundene Fühler müssen den freien Messpunkten zugeordnet werden.
Sind mehr als 4 Fühler vorhanden, werden nur die ersten 4 identifizierten berücksichtigt.
Danach wird die Suche abgebrochen.
Wird kein Fühler gefunden, kann das System trotzdem gestartet werden um z.B. mit der
Handübersteuerung im Simulationsmodus einen festen Messwert über die analogen
Ausgänge auszugeben.
Sobald der Fühler wieder eingesteckt bzw. gefunden wurde, werden die Messwerte auf dem
Messbildschirm wieder angezeigt.
Hinweis: Nach dem Aufstecken des Fühlers wird die Anzeige im Menüpunkt "Sensor Assign"
nicht automatisch aktualisiert und der Zusatz nf weiterhin angezeigt. Dieser erlischt erst wenn
das Anzeigedisplay neu aufgebaut wird z.B. durch Wechsel auf einen anderen Menüpunkt
oder auf den Messbildschirm.
Index

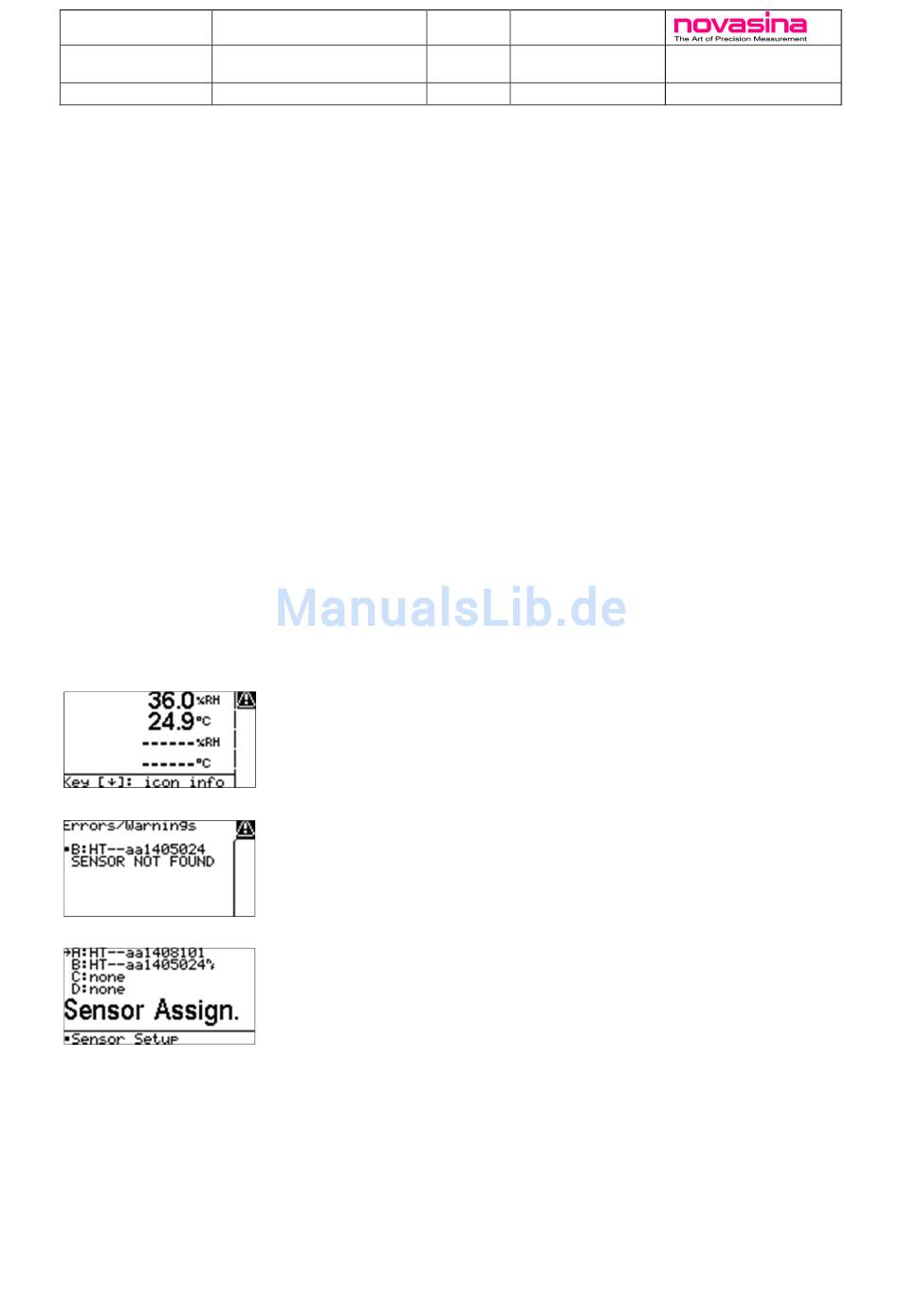

Wird ein bekannter Fühler nicht mehr gefunden weil dieser evtl.
ausgesteckt und die Adresse keinem neuen Fühler vergeben
wurde, meldet das Gerät auf dem zugewiesenen Messpunkt
einen Fehler. Dieser wird durch ein Dreiecksymbol in der rechten
ICON Spalte angezeigt.
Bei Betätigung
der "Pfeil nach
entsprechende Meldung zu den angezeigten ICONS angezeigt.
Im Menüpunkt "Sensor Assign." wird ein nicht gefundener aber
bereits adressierter Fühler mit dem Zusatz nf (not found) hinter
der Serien Nr. gekennzeichnet (im Beispiel bei Messpunkt B)
