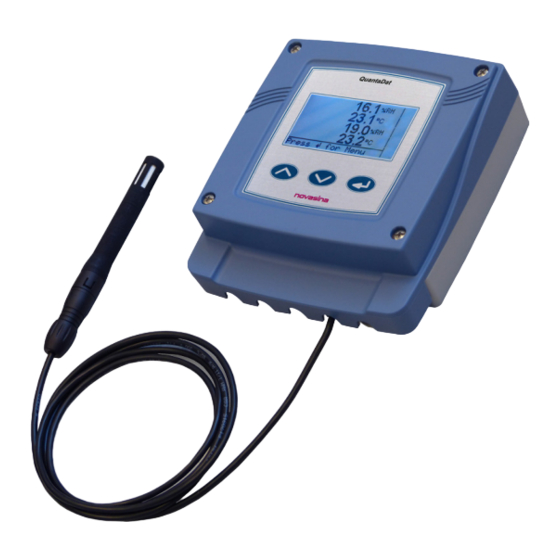

- Seite 1 Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 1 von 31 QuantaDat Messumformer mit Multisensor-Technologie Gesamtlösungen für die Prozessindustrie...
-
Seite 2: Inhaltsverzeichnis
8.3. Hauptmenüpunkt Manual Values ................23 8.4. Hauptmenüpunkt System Sett. (System Settings) ............ 23 8.5. Hauptmenüpunkt Info ....................25 Fühler zu QuantaDat ..................... 27 9.1. nSens-HT-ENS / Feuchte- und Temperaturfühler ............. 27 9.2. nSens-T-NBS / Temperaturfühler ................28 9.3. Kabel zu nSens-HT / nSens-T .................. 29 9.4. -
Seite 3: Anwendungsbereich
Änderungen welche keinen Einfluss auf den Betrieb des Geräts haben. Allgemein Der QuantaDat Transmitter ist für eine feste Montage konzipiert und wird bei Anwendungen mit hohen Anforderungen an Messgenauigkeit, Stabilität und Flexibilität eingesetzt. Dieser robuste Messumformer ist für den Einsatz in klimatechnischen Steuerungs- und Regelsystemen entwickelt worden und ist modular aufgebaut. -
Seite 4: Sicherheit
Dieses Gerät enthält ESD empfindliche Bauteile und somit sind bei dessen Handhabung entsprechende Sicherheitsmassnahmen vorzusehen. • Es dürfen ausschliesslich original Ersatz- und Zubehörteile verwendet werden. • Ohne vorgängige Prüfung und schriftliche Genehmigung durch Novasina dürfen am Gerät keine Erweiterungen oder Umbauten vorgenommen werden. Produktbeschreibung Abmessungen 4.1. -
Seite 5: Technische Daten
Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 5 von 31 Technische Daten 4.2. Messumformer QuantaDat 4 Kanal-Multisensorsystem Speisespannung 24V +/- 15% AC oder DC (galvanisch getrennt) Maximum ratings / zulässiger Spannungsbereich: DC: 19..39V AC: 19..27.6V Leistungsaufnahme max. ca.3W Anzeige Grafikfähiges Display mit LED Hintergrundbeleuchtung. -
Seite 6: Elektrische Anschlüsse
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 6 von 31 Elektrische Anschlüsse 4.3. Typischerweise empfohlene Verkabelung : Kabelspezifikation Bemerkung Speisung Einzel-Litzen von 0.5...0.75 mm2 (22 ... 18 AWG) mit Klemm- PVC Isolation oder entsprechende 2-fach Litzenkabel. -
Seite 7: Inbetriebnahme
Nach dem Einschalten der Speisespannung erfolgt ein automatischer Geräte Startup. Während den ersten 3 Sekunden erscheint keine Anzeige da sich das Gerät im Bootloader befindet. Danach werden während 5 Sekunden der Text „novasina/QuantaDat" sowie die aktuelle Gerätesoftware Version angezeigt. Anschliessend werden die angeschlossenen Fühler ausgelesen und die Messung gestartet bzw. -
Seite 8: Multisensor-Gerätearchitektur
Multisensor-Gerätearchitektur 5.1. Beim QuantaDat System werden Messpunkte (Meas. Point), welche mit A bis D und Kanäle (Channel), welche von 1 bis 4 gekennzeichnet sind, unterschieden. Ein Messpunkt bezeichnet den physikalischen Sensor bzw. die Messstelle, z.B. Messpunkt A ist im Raum A und misst bei Verwendung eines nSens-HT die rel. -
Seite 9: Fühler Management
Seite 9 von 31 Fühler Management 5.2. Am QuantaDat Messumformer können bis zu 4 externe Fühler gleichzeitig installiert werden. Das System sucht nach dem Erststart automatisch nach den angeschlossenen Fühlern und vergibt die Messpunkte (A bis D). Die vom System automatisch definierte Fühlerzuordnung kann bei Bedarf manuell angepasst werden. -
Seite 10: Geräte Anzeige Im Messmodus
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 10 von 31 Geräte Anzeige im Messmodus 5.3. Messbildschirm Anzeige der aktuell gemessenen und ausgegebenen Parameter- grössen. Infozeile Anzeige von Tastenbefehlen "Eingabetaste" für Menüzugang • "Eingabetaste" oder "Pfeiltasten" für Hintergrundbeleuch- •... -
Seite 11: Ablauf Bei Systemstart Ohne Änderungen
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 11 von 31 Ablauf bei Systemstart ohne Änderungen 5.5. Das Gerät initialisiert alle bekannten Fühler Alle Ausgänge werden bedient sobald die Suche abgeschlossen ist. Nach 10s wird automatisch in den Messmodus (Anzeige der Messwerte) gewechselt oder wenn vorgängig mit "OK"... -
Seite 12: Ablauf Bei Sensorwechsel Bei Laufendem System
Das System läuft danach sofort weiter, die Messwerte werden angezeigt und die Signalausgänge sofort wieder bedient. Wichtig! Beim Sensorwechsel zu beachten! Da es sich beim QuantaDat um ein System handelt an welches mehrere Fühler anschliessbar sind, ist eine automatische Zuweisung nicht ganz unproblematisch. Beim Tausch mehrerer Fühler... -
Seite 13: Manuelle Änderungen Der Sensorzuweisung
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 13 von 31 Manuelle Änderungen der Sensorzuweisung 5.8. Wählen Menu "•Measurement"→"•Sensor Setup" →"Sensor Assign." die Seriennummer des Fühlers aus, der sich am entsprechenden Messpunkt befindet. Durch Drücken der Eingabetaste beginnt die Seriennummer zu blinken. -
Seite 14: Kalibration / Überprüfung Der Messwerte
Anwendung und können mehrmals verwendet werden. Für die Verifizierung des gesamten verfügbaren Messbereichs bietet Novasina ein 5er Set inkl. Koffer an. Für eine optimale Kalibration sollte die Raumtemperatur im Bereich zwischen 15...30° C liegen und nicht mehr als +/-0,2°... -
Seite 15: Adapter Sal-Sc Für Nsens
- SAL-SC 75 gemäss Greenspan Report 1977 - SAL-SC 90 typischerweise +/- 0.3 % rF - Werkskalibrierscheine für SAL-SC - 2 Adapter für Novasina Fühlersysteme Art.Nr. 111 7847 Kofferset mit 5 SAL-SC Art. Nr. 1117841 Koffer leer Adapter SAL-SC für nSens... -
Seite 16: Gerätemenü / Funktionsübersicht
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 16 von 31 Gerätemenü / Funktionsübersicht Standardmenü 7.1. Werks- Hinweise Menüpunkt Funktion - Kurzbeschreibung Displayanzeige einstellung & Links Einstieg in Hauptmenüpunkt •Measurement Kapitel 8.1 Messung Einstieg in Submenu Sensor Setup •Sensor Setup... - Seite 17 Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 17 von 31 Werks- Hinweise Menüpunkt Funktion - Kurzbeschreibung Displayanzeige einstellung & Links Einstieg in Hauptmenüpunkt •Analog Outs Kapitel 8.2 Analogausgänge Einstellung des Signaltyps für alle 4 Ausgänge...
- Seite 18 Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 18 von 31 Werks- Hinweise Menüpunkt Funktion - Kurzbeschreibung Displayanzeige einstellung & Links Einstieg in Hauptmenüpunkt •Manual Value Kapitel 8.3 Handübersteuerung Wert bei Handübersteuerung, Einheit Channel 1 50%RH Abhängig von Messpunkt A...
- Seite 19 Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 19 von 31 Werks- Hinweise Menüpunkt Funktion - Kurzbeschreibung Displayanzeige einstellung & Links Einstieg in Hauptmenüpunkt •Info Kapitel 8.5 Info Anzeige Instrumenten Bezeichnung Instrument QuantaDat Anzeige Serienummer...
-
Seite 20: Funktionsübersicht
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 20 von 31 Funktionsübersicht Hauptmenüpunkt Measurement 8.1. •Sensor Setup Search Sensors Manueller Suchvorgang für neu installierte Fühler Sensor Assign. Fühler Zuweisung Hier können neu gefundene oder bereits installierte Fühler an die entsprechenden Messpunkte A bis D über die Auswahl der Fühler... -
Seite 21: Messbereiche Der Einstellbaren Messparameter
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 21 von 31 Messbereiche der einstellbaren Messparameter Einstellbereich Editoren: Spalte Wertebereich Messbereich nSens-HT bei 0.01%RH/-20° C bis 100%RH/80° C: Spalte nSens-HT Bezeichnung Einheit Wertebereich nSens-HT Bemerkung Editor relativen Luftfeuchte -999.9...999.9... -
Seite 22: Hauptmenüpunkt Analog Outs
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 22 von 31 Hauptmenüpunkt Analog Outs 8.2. Signal Type Einstellung des Ausgangssignals 4…20mA • 0…20mA • 2…10V • 0…10V • Hinweis: Diese Einstellung wird jeweils für alle 4 analogen Ausgänge übernommen. -
Seite 23: Hauptmenüpunkt Manual Values
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 23 von 31 Hauptmenüpunkt Manual Values 8.3. Channel 1…4 Handübersteuerung der Ausgabewerte des Displays und Ausgangssignals. Funktionsweise: Hier können fixe Werte eingestellt werden und somit Messwerte simuliert werden. - Seite 24 Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 24 von 31 Disp. Mode Einstellung der Messwertzeilen im Anzeigemodus Es lassen sich 5 verschiedene Anzeigeoptionen auswählen: Automatic -> Die Zeilenanzahl wird automatisch angepasst. • Es werden jeweils die Messwerte von Sensoren angezeigt die an einen Messpunkt zugewiesen und dessen Kanäle eine aktivierte Datenquelle...
-
Seite 25: Hauptmenüpunkt Info
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 25 von 31 •Menu lock Set Code Einstellung des Sperrpassworts 4-stelliges numerisches Passwort für die Aktivierung der Menüsperre. Aktivieren des Sperrpassworts: Eingabe des 4-stelligen numerischen Passworts •... - Seite 26 Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 26 von 31 •Meas. Point A…D Type Anzeige des Fühlertyps z.B. nSens-HT-ENS Anzeige der Fühler Seriennummer Serial Number z.B. HT--aa1408101 Firmware Anzeige der Fühler Firmware z.B. V01.24 C004...
-
Seite 27: Fühler Zu Quantadat
Betriebstemperatur -20 bis +80° C Lagertemperatur -10 bis +60° C (nicht kondensierend) * Die Feuchte-Messgenauigkeit bezieht sich auf die Nennwerte der Novasina-Feuchtestandards, welche sich auf den Greenspan Report beziehen. rF Messgenauigkeit im rF & Temp. Messbereich Eigenschaften - Intelligenter Fühler mit Kalibrierdaten-... -
Seite 28: Nsens-T-Nbs / Temperaturfühler
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 28 von 31 9.2. nSens-T-NBS / Temperaturfühler Busfähiger digitaler nSens-T Temperatur Fühler Temperatursensor. Justierpunkte werden direkt Fühler abgespeichert. Kalibrierung/Justierung erfolgt Kalibriersoftware nSoft-CAL. Der steckbare Fühler lässt sich sehr schnell und einfach austauschen. -
Seite 29: Kabel Zu Nsens-Ht / Nsens-T
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 29 von 31 9.3. Kabel zu nSens-HT / nSens-T nSens Kabel 3*0.25mm • Widerstandsfähig • Halogenfrei • Mit Schnellsteckkupplung zu nSens nSens Kabel 30 Meter - Art. Nr. 2601078 nSens Kabel 10 Meter - Art. -
Seite 30: Montage Kit (Nsens Fühlerbefestigungen)
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 30 von 31 9.4. Montage Kit (nSens Fühlerbefestigungen) Art. Nr. 2601083 - bei Kabel zu nSens mitgeliefert bestehend aus Wandbefestigungsclip & Kanalmontageflansch: Abmessungen Wandbefestigungsclip Technische Daten Nennweite... -
Seite 31: Nsens-Val-Ht / Simulator
Produkt QuantaDat Dokument Bedienungsanleitung Novasina AG CH-8853 Lachen Dokument Nr. 004963 Index Seite 31 von 31 9.5. nSens-VAL-HT / Simulator Für die Ausgabe von fixen Werten für relative Feuchte und Temperatur. Die Werteinstellung erfolgt über die nSoft-CAL Kalibriersoftware. Simulatoren dienen der Prüfung und Validierung von Mess- und Regelstrecken.
