6.
GPS-Antenne einbauen
30
12
31
Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973
EBA Nr.: 01 29 0 028 293
30
F 36 0193 B
9
F 36 0194 B
5
9
32
30
F 36 0195 B
Stand: 09.2001

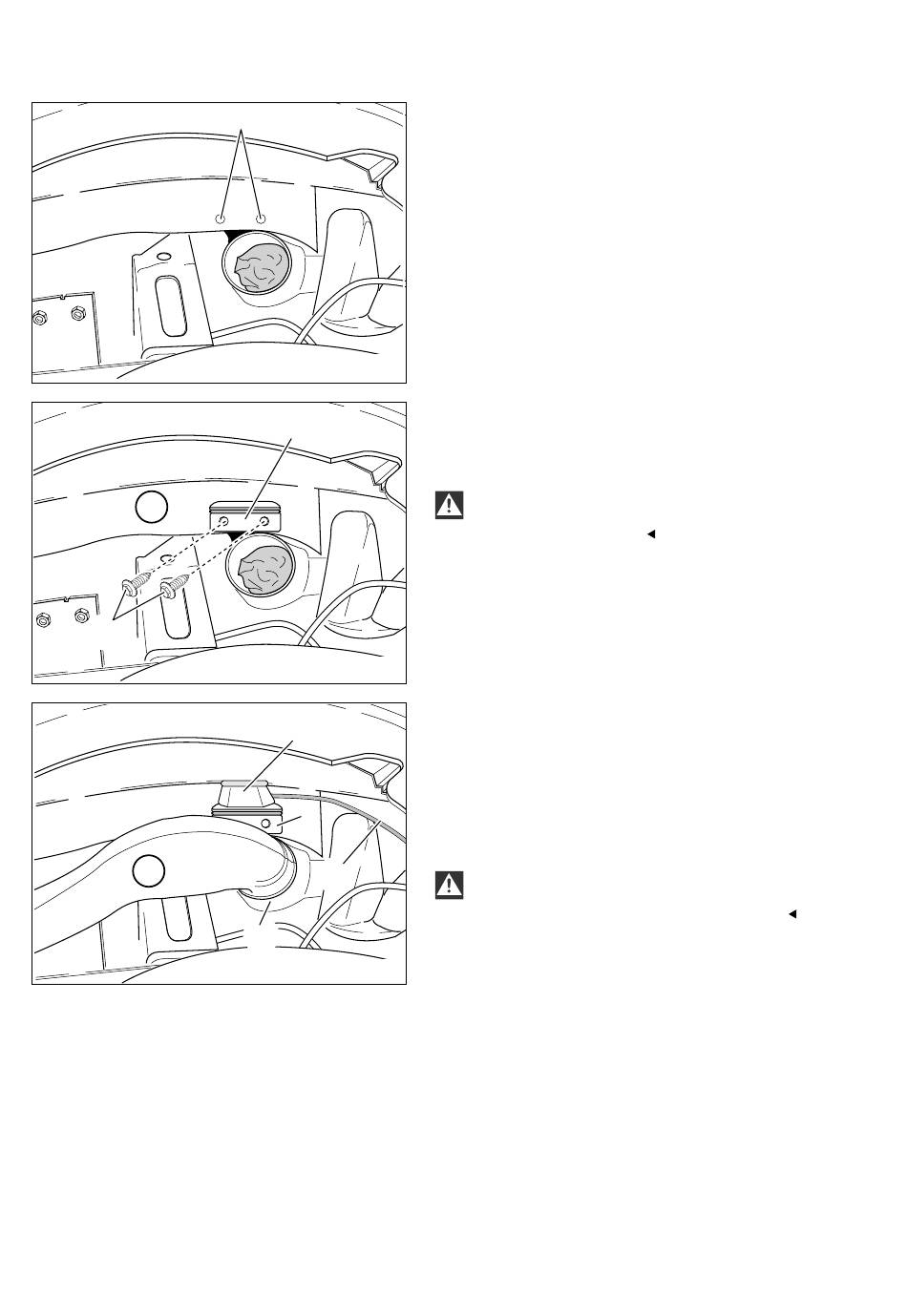

Angezeichnete Bohrungen (30) mit Bohrer ø3mm
durchführen.
Haltewinkel (9) mit zwei Sechskantblechschrau-
ben mit Scheibe 4,8x13 (12) am Luftkanal (30)
festschrauben.
Sechskantschrauben mit Scheibe 4,8x13 (12)
nicht zu stark anziehen.
GPS-Antenne (5) auf den Haltewinkel (9) mittig
aufsetzen (wird durch den Magnet der GPS-An-
tenne gehalten).
Reinigungstuch aus der Öffnung (30) entnehmen
und Luftkanal (31) montieren.
Anschlußkabel (32) der GPS-Antenne (5) zum
Einbauort des Radios verlegen und zurück-
binden.
Anschlußkabel (32) der GPS-Antenne darf
nicht geknickt oder beschädigt werden.
DE/7
