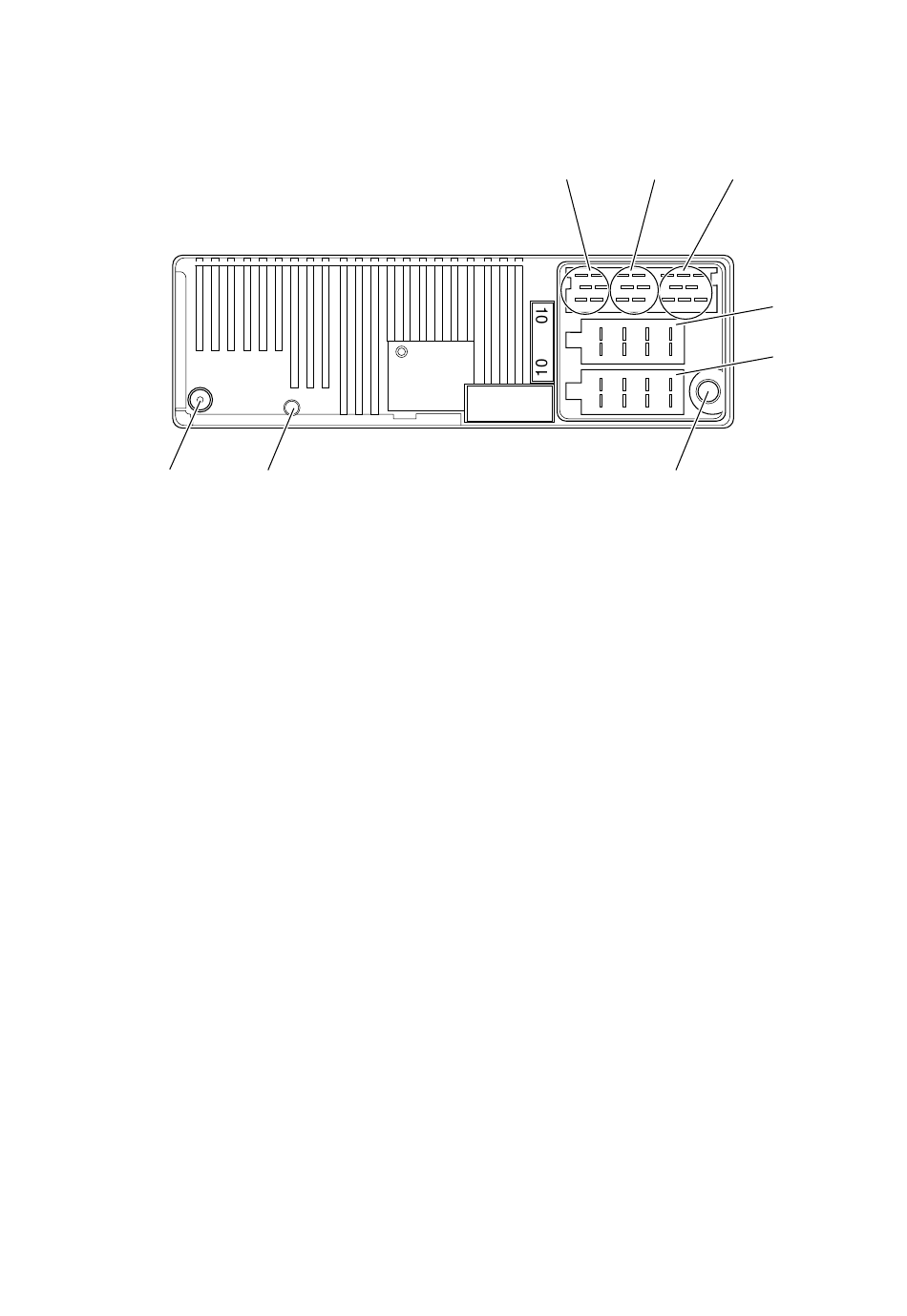

5. Anschlußübersicht Navigationsradio
D
Kammer A
1
Geschwindigkeitssignal (TAA)
2
Signal vom Rückfahrscheinwerfer (RS)
3
Telefon-Mute
4
Dauerplus (Klemme 30)
5
Steuerausgang für Automatik-
antenne/Verstärker
6
Beleuchtung (Klemme 58G)
7
Geschaltetes Plus (Klemme 15)
8
Masse (Klemme 31)
Kammer B
1
Lautsprecher hinten rechts+
2
Lautsprecher hinten rechts-
3
Lautsprecher vorne rechts+
4
Lautsprecher vorne rechts-
5
Lautsprecher vorne links+
6
Lautsprecher vorne links-
7
Lautsprecher hinten links+
8
Lautsprecher hinten links-
Kammer C1
1
LineOut hinten links
2
LineOut hinten rechts
3
NF Masse
4
LineOut vorne links
5
LineOut vorne rechts
6
Subwoofer LineOut
Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973
EBA Nr.: 01 29 0 028 293
F
Stand: 09.2001
C1
1
4
7
10
3
6
9
2
5
8
11
1
3
2
4
1
3
2
4
Kammer C2
7-12
Spezifischer Anschluß für
CD-Wechsler
Kammer C3
13
NF-Telefon Eingang
14
Masse-Telefon Eingang
15-17
Spezifischer Anschluß für
CD-Wechsler
18
CD NF Masse (AUX)
19
CD NF links (AUX)
20
CD NF rechts (AUX)
Buchse D
Radio Antennenbuchse
Buchse E
GPS-Antennenbuchse
Buchse F
Anschluss Antennendiversity
C3
C2
13 16
19
12
15 18
B
14 17
20
5
7
6
8
A
5
7
6
8
E
F 36 0188 B
DE/5
