6. GPS-Antenne einbauen
30
8
5
31
9
33
32
30
Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973
EBA Nr.: 01 29 0 028 293
31
F 36 0189 B
30
F 36 0190 B
32
F 36 0191 B
34
9
31
F 36 0192 B
Stand: 09.2001

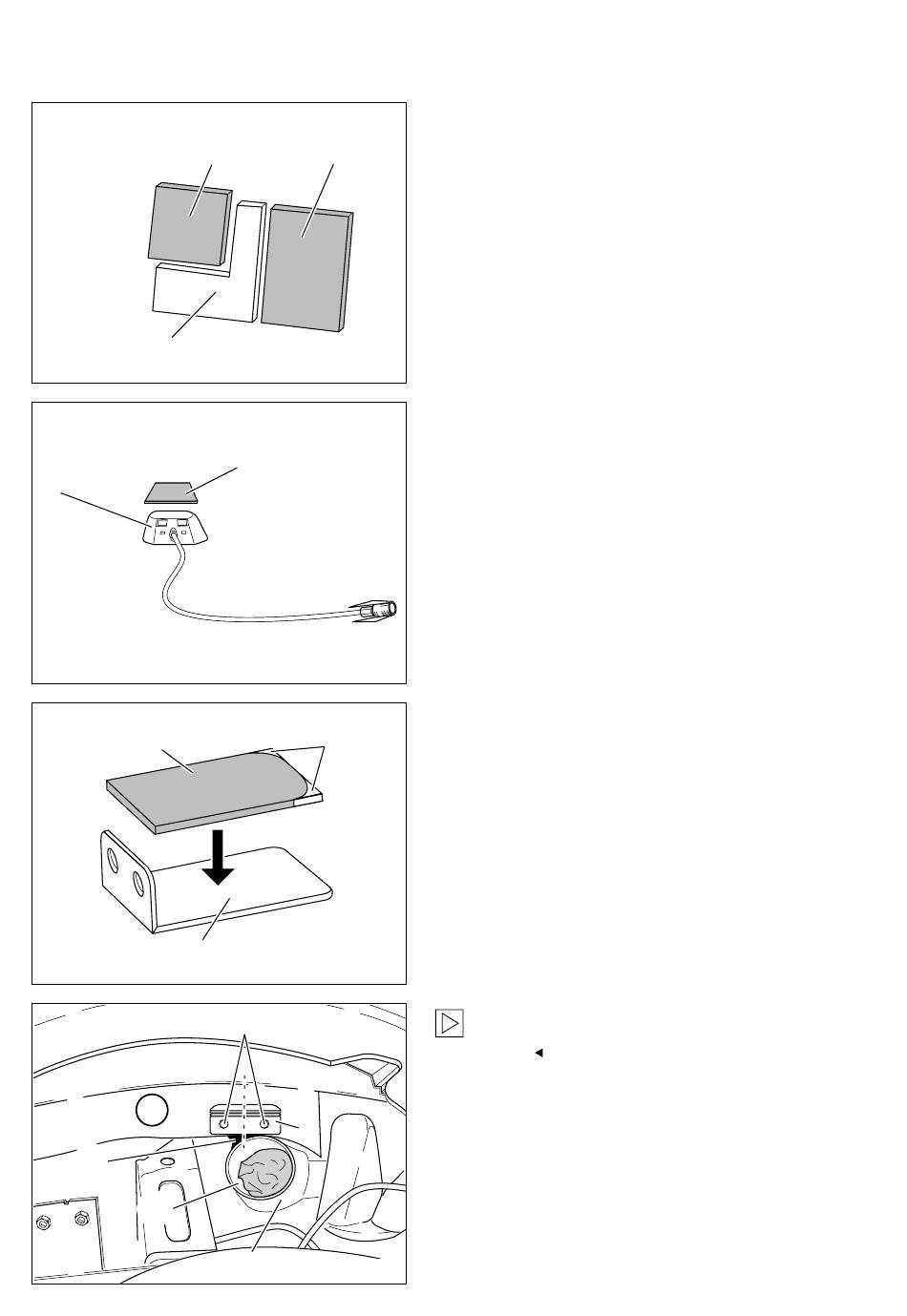

Aus dem Dämpfungsstreifen (8) ein Quadrat (30)
mit dem Maß 40x40mm und ein Rechteck (31)
mit dem Maß 70x50mm ausschneiden.
Quadrat (30) des Dämpfungsstreifens, mit dem
Maß 40x40mm, auf die Oberseite der GPS-An-
tenne (5) aufkleben.
Rechteck (31) des Dämpfungsstreifens, mit dem
Maß 70x50mm, auf die Innenseite des Halte-
winkels (9) aufkleben und die Ecken (32) ab-
schneiden.
Abbildung zeigt Bauraum hinter Kombi-
instrument.
Öffnung (30) am Luftkanal (31) provisorisch ab-
dichten (mit Reinigungstuch).
Haltewinkel (9), laut Abbildung, bündig zur Unter-
kante und mittig über der Versteifung (32) des
Luftkanals (33) anhalten und die Bohrungen (34)
anzeichnen.
DE/6
