7 .
Adapterkabel einbauen und Navigationsradio anschließen
1
30
30
A3
31
Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973
EBA Nr.: 01 29 0 028 293
31
F 36 0200 B
3
F 36 0201 B
Stand: 09.2001

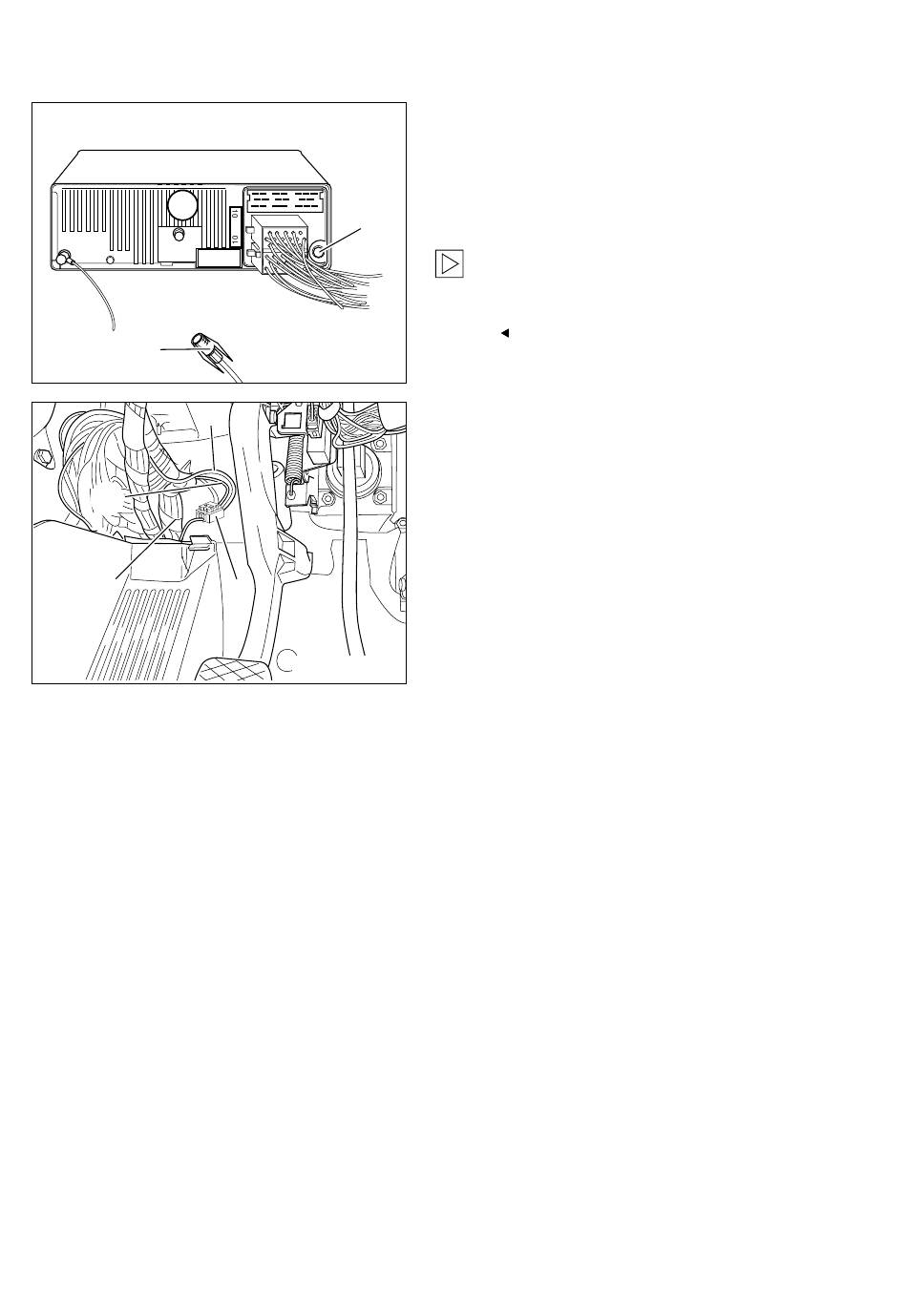

Koaxialstecker (30) der GPS-Antenne in das
Koaxial-Buchsengehäuse (31) des Navigations-
radios (1) einstecken.
Navigationsradio (1) vorsichtig in den Radio-
schacht einschieben und mit den vorhandenen
Schiebern fixieren.
Informationen zur Befestigung des Naviga-
tionsradios in der Bedienungsanleitung unter
Kapitel Ein-/Ausbauanleitung sind zu be-
achten.
Abzweig A3, offenes Leitungsende, Kabelfarbe
blau/gelb, des Adapterkabels mit Schneid-
klemmverbinder (3) an die Leitung des Rückfahr-
scheinwerfers (30), Kabelfarbe blau/gelb, des
Hauptkabelbaums (31) anschließen und mit
Kabelbändern (4) befestigen.
DE/9
