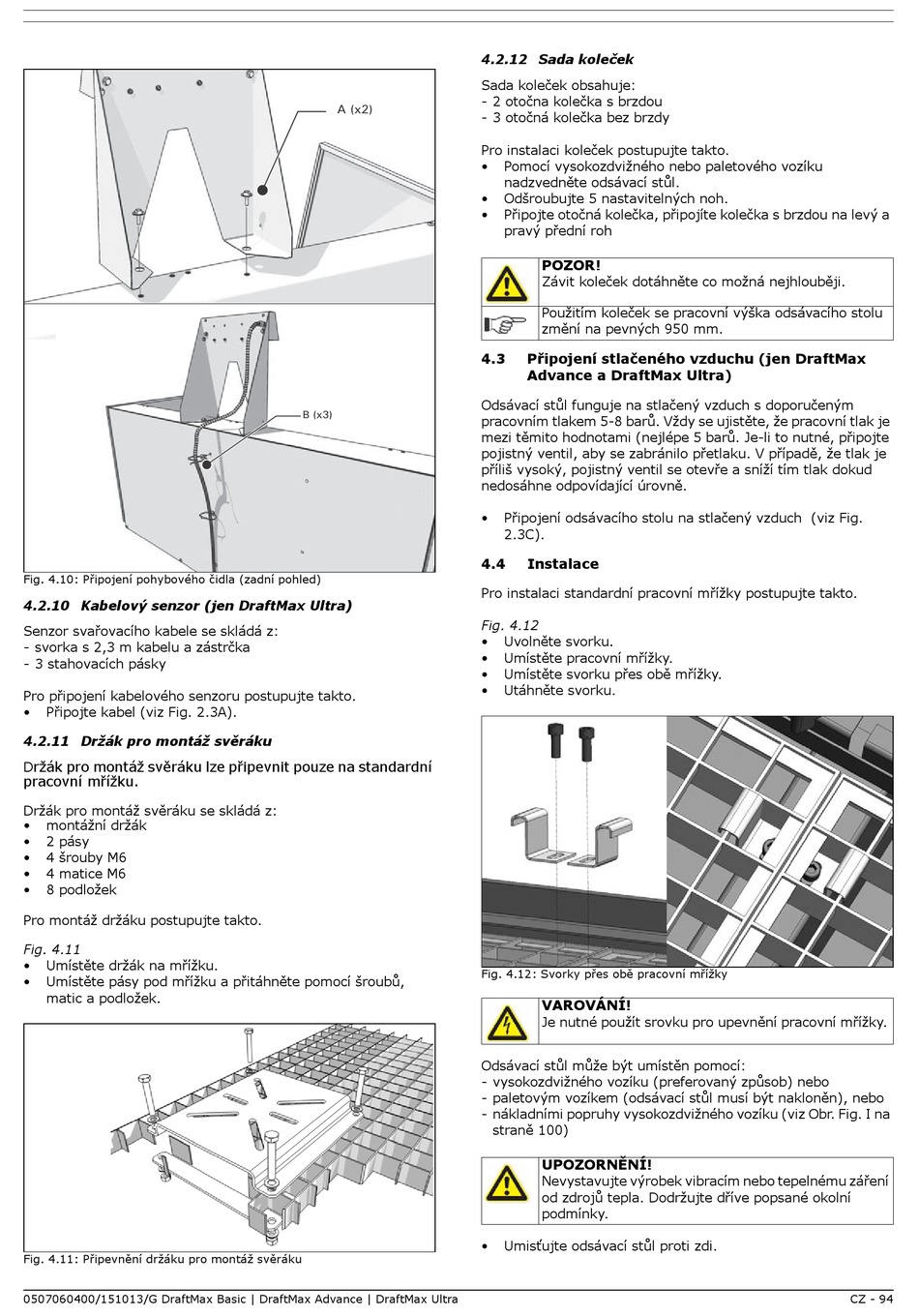

Fig. 4.10: Připojení pohybového čidla (zadní pohled)
4.2.10 Kabelový senzor (jen DraftMax Ultra)
Senzor svařovacího kabele se skládá z:
- svorka s 2,3 m kabelu a zástrčka
- 3 stahovacích pásky
Pro připojení kabelového senzoru postupujte takto.
• Připojte kabel (viz Fig. 2.3A).
4.2.11 Držák pro montáž svěráku
D ržák pro montáž svěráku lze připevnit pouze na standardní
pracovní mřížku.
Držák pro montáž svěráku se skládá z:
• montážní držák
• 2 pásy
• 4 šrouby M6
• 4 matice M6
• 8 podložek
Pro montáž držáku postupujte takto.
Fig. 4.11
• Umístěte držák na mřížku.
• Umístěte pásy pod mřížku a přitáhněte pomocí šroubů,
matic a podložek.
Fig. 4.11: Připevnění držáku pro montáž svěráku
0507060400/151013/G DraftMax Basic | DraftMax Advance | DraftMax Ultra
A (x2)
B (x3)
4.2.12 Sada koleček
Sada koleček obsahuje:
- 2 otočna kolečka s brzdou
- 3 otočná kolečka bez brzdy
Pro instalaci koleček postupujte takto.
• Pomocí vysokozdvižného nebo paletového vozíku
nadzvedněte odsávací stůl.
• Odšroubujte 5 nastavitelných noh.
• Připojte otočná kolečka, připojíte kolečka s brzdou na levý a
pravý přední roh
POZOR!
Závit koleček dotáhněte co možná nejhlouběji.
Použitím koleček se pracovní výška odsávacího stolu

změní na pevných 950 mm.
4.3 Připojení stlačeného vzduchu (jen DraftMax
Advance a DraftMax Ultra)
Odsávací stůl funguje na stlačený vzduch s doporučeným
pracovním tlakem 5-8 barů. Vždy se ujistěte, že pracovní tlak je
mezi těmito hodnotami (nejlépe 5 barů. Je-li to nutné, připojte
pojistný ventil, aby se zabránilo přetlaku. V případě, že tlak je
příliš vysoký, pojistný ventil se otevře a sníží tím tlak dokud
nedosáhne odpovídající úrovně.
• Připojení odsávacího stolu na stlačený vzduch (viz Fig.
2.3C).
4.4 Instalace
Pro instalaci standardní pracovní mřížky postupujte takto.
Fig. 4.12
• Uvolněte svorku.
• Umístěte pracovní mřížky.
• Umístěte svorku přes obě mřížky.
• Utáhněte svorku.
Fig. 4.12: Svorky přes obě pracovní mřížky
VAROVÁNÍ!
Je nutné použít srovku pro upevnění pracovní mřížky.
Odsávací stůl může být umístěn pomocí:
- vysokozdvižného vozíku (preferovaný způsob) nebo
- paletovým vozíkem (odsávací stůl musí být nakloněn), nebo
- nákladními popruhy vysokozdvižného vozíku (viz Obr. Fig. I na
straně 100)
UPOZORNĚNÍ!
Nevystavujte výrobek vibracím nebo tepelnému záření
od zdrojů tepla. Dodržujte dříve popsané okolní
podmínky.
• Umisťujte odsávací stůl proti zdi.
CZ - 94
