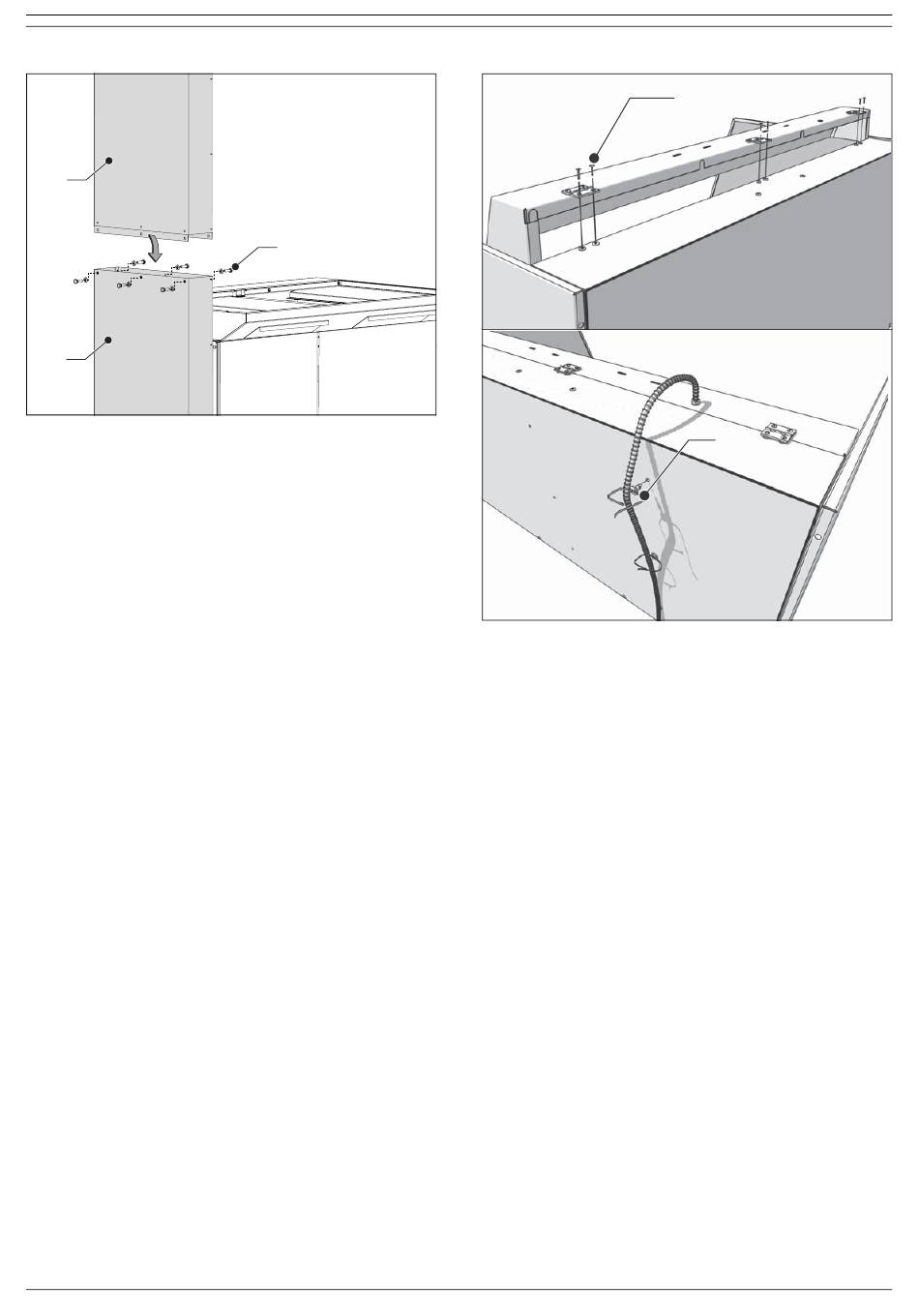

Fig. 4.8: Montage des oberen Schachtes
Die Ausblasplatte des Absaugtisches wird überflüssig.
4.2.8 Arbeitsbeleuchtung
Die Arbeitsbeleuchtung besteht aus:
- Beleuchtungskörper mit 2,3 m Kabel und Stecker
- 6 Bolzen M6
- 3 Kabelbinder
Zur Montage der Arbeitsbeleuchtung wie folgt verfahren.
Fig. 4.9
• Der Beleuchtungskörper unter Verwendung der 6 Schrauben
(A) montieren.
• Das Kabel über die Rückseite des Absaugtisches nach unten
führen.
• Das Kabel an der Rückplatte oder Rückwand unter
Verwendung der 3 Kabelbinder (B) anbringen.
• Den Kabel anschließen (siehe Fig. 2.3B).
0507060400/151013/G DraftMax Basic | DraftMax Advance | DraftMax Ultra
C (6x)
Fig. 4.9: Montage der Arbeitsbeleuchtung
4.2.9 Bewegungssensor (nur für DraftMax Ultra)
Der Bewegungssensor besteht aus:
- Start/Stopp-Automatik mit 2,3 m Kabel und Stecker
- 2 Bolzen M6
- 3 Kabelbinder
Zur Montage des Bewegungssensors wie folgt verfahren.
Fig. 4.10
• Den Bewegungssensor oben auf der Rückplatte oder
Rückwand unter Verwendung der 2 Schrauben (A)
montieren.
• Das Kabel über die Rückseite des Absaugtisches nach unten
führen.
• Das Kabel an der Rückplatte oder Rückwand unter
Verwendung der 3 Kabelbinder (B) anbringen.
• Den Kabel anschließen (siehe Fig. 2.3A).
A (x6)
B (x3)
