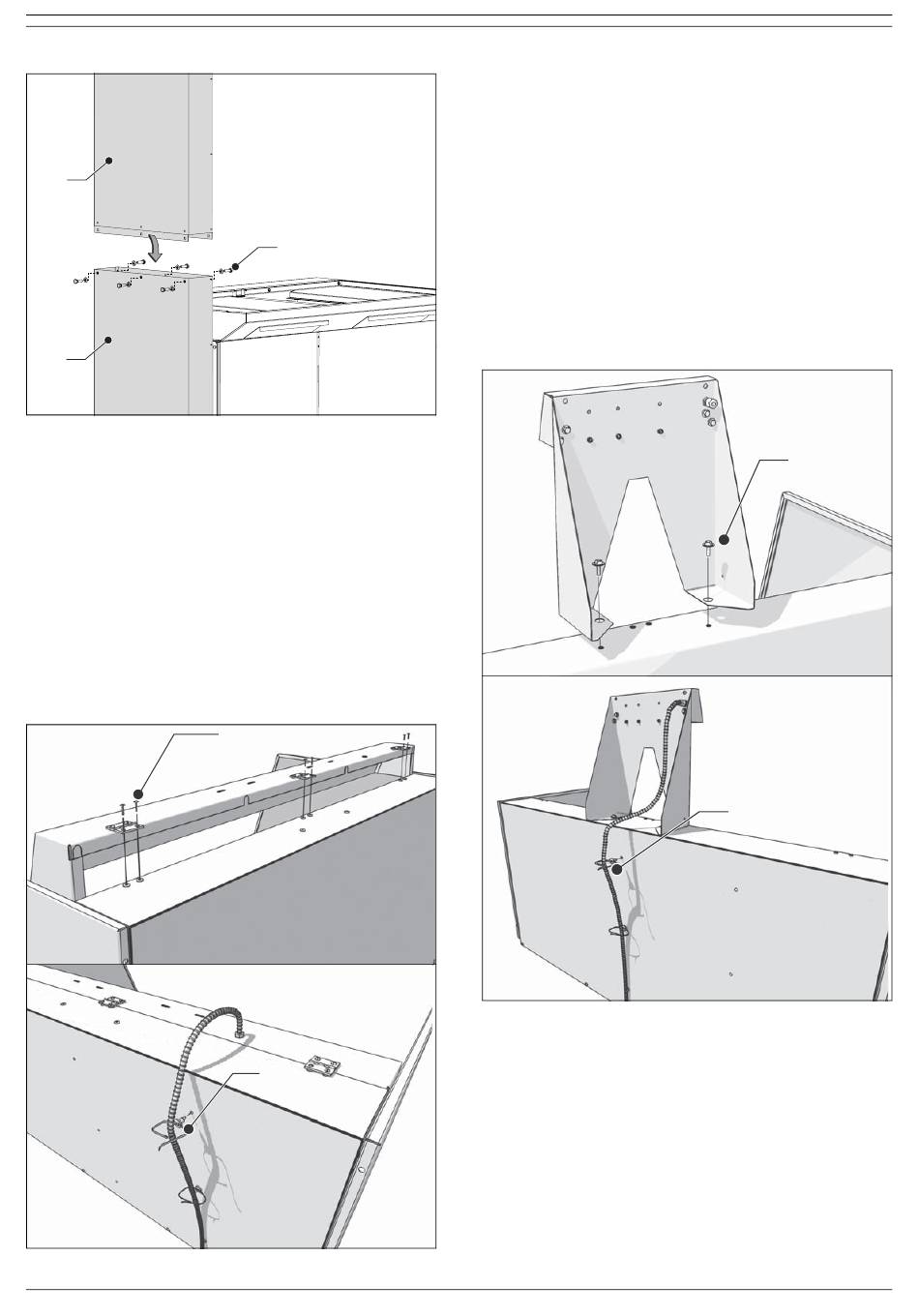

Fig. 4.8: Montage du conduit supérieur
Le panneau de sortie de la table aspirante devient superflu.

4.2.8 Lampe de travail

La lampe de travail se compose de:
- appareil d'éclairage avec 2,3 m de câble et fiche mâle
- 6 boulons M6
- 3 attache câbles
Pour monter la lampe de travail, procédez comme suite.
Fig. 4.9
• Montez l'appareil d'éclairage à l'aide des 6 boulons (A).
• Faites passer le câble à l'arrière de la table aspirante.
• Fixez le câble au panneau arrière ou au panneau d'aspiration
à l'aide des 3 attaches câble (B).
• Branchez le câble (voir Fig. 2.3B).
Fig. 4.9: Connexion de la lampe de travail
0507060400/151013/G DraftMax Basic | DraftMax Advance | DraftMax Ultra
C (6x)
A (x6)
B (x3)
4.2.9 Détecteur de mouvements (uniquement DraftMax
Ultra)
Le détecteur de mouvements se compose de:
- dispositif de marche/arrêt automatique avec 2,3 m de cable et
fiche mâle
- 2 boulons M6
- 3 attache câbles
Pour monter le détecteur de mouvements, procédez comme
suite.
Fig. 4.10
• Montez le détecteur de mouvements en haut du panneau
arrière ou du panneau d'aspiration à l'aide des 2 boulons (A).
• Faites passer le câble à l'arrière de la table aspirante.
• Fixez le câble au panneau arrière ou au panneau d'aspiration
à l'aide des 3 attaches câble (B).
• Branchez le câble (voir Fig. 2.3A).
Fig. 4.10: Montage du détecteur de mouvements (vue de derrière)
4.2.10Détecteur du câble de soudure (uniquement pour
DraftMax Ultra)
Le détecteur du câble de soudure se compose de:
- borne avec 2,3 m (7.5 ft) de cable et fiche mâle
Pour monter le détecteur du câble de soudure, procédez comme
suite.
• Branchez le câble (voir Fig. 2.3A).
4.2.11Plaque de montage pour étau d'établi
La plaque de montage pour étau d'établi peut uniquement être
montée sur la grille de travail standard.
A (x2)
B (x3)
