Het uitblaaspaneel van de afzuigtafel is overbodig.
4.2.8 Werklamp
De werklamp bestaat uit:
- verlichtingsarmatuur met tl-buis, 2,3 m kabel en stekker
- 6 bouten M6
- 3 tie-wraps
Monteer de werklamp als volgt.

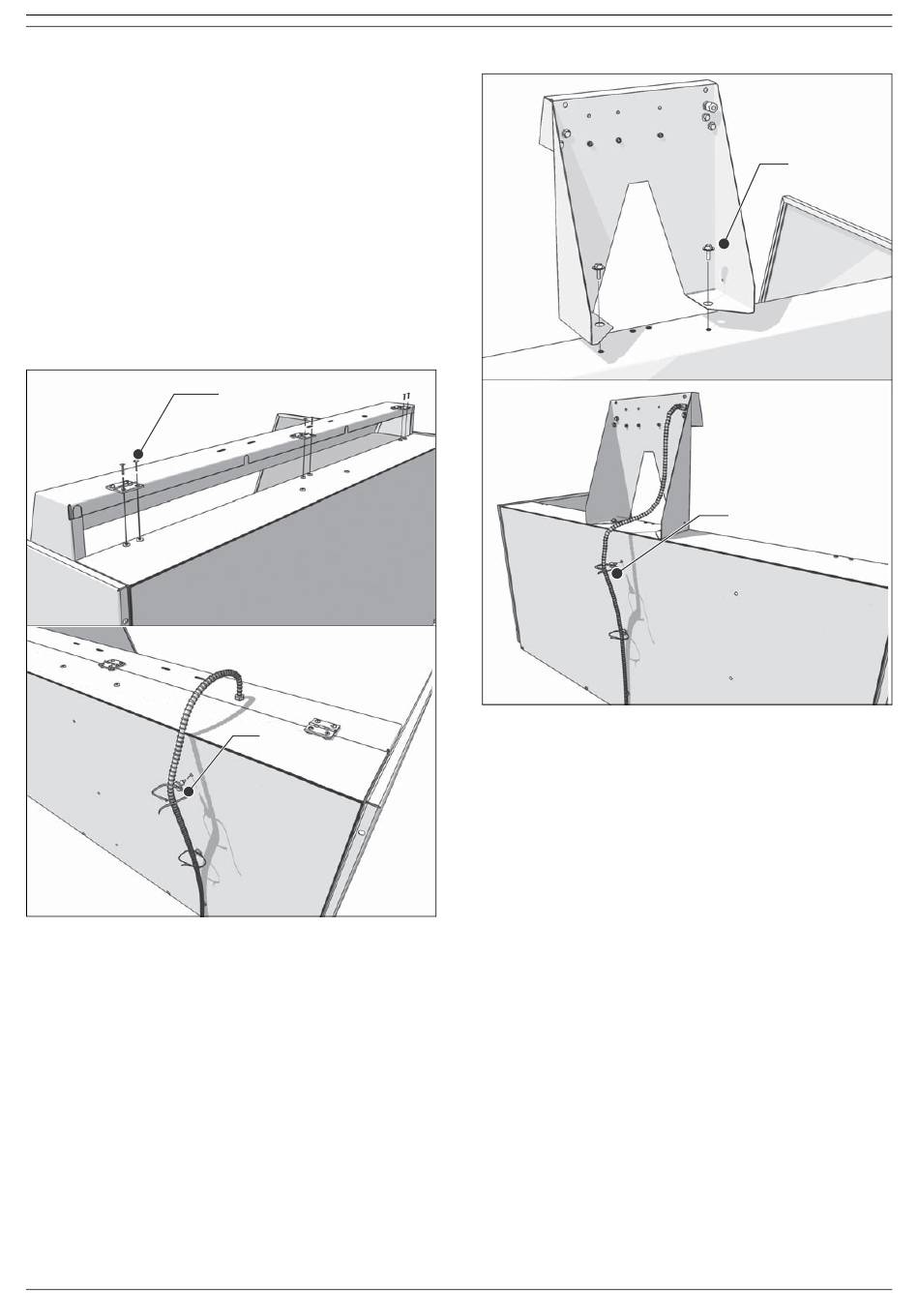

Fig. 4.9
• Bevestig de verlichtingsarmatuur met behulp van de 6
bouten (A).
• Leid de kabel langs de achterkant van de afzuigtafel naar
beneden.
• Bevestig de kabel aan het achter(afzuig)paneel met behulp
van de 3 tie-wraps.
• Sluit de kabel aan (zie Fig. 2.3B).
Fig. 4.9: Montage werklamp
4.2.9 Bewegingssensor (alleen DraftMax Ultra)
De bewegingssensor bestaat uit:
- automatische start/stop met 2,3 m kabel en stekker
- 2 bouten M6
- 3 tie-wraps
Monteer de bewegingssensor als volgt.
Fig. 4.10
• Bevestig de bewegingssensor op het achter(afzuig)paneel
met behulp van de 2 bouten (A).
• Leid de kabel langs de achterkant van de afzuigtafel naar
beneden.
• Bevestig de kabel aan het achter(afzuig)paneel met behulp
van de 3 tie-wraps (B).
• Sluit de kabel aan (zie Fig. 2.3A).
0507060400/151013/G DraftMax Basic | DraftMax Advance | DraftMax Ultra
A (x6)
B (x3)
Fig. 4.10: Montage bewegingssensor (achteraanzicht)
4.2.10 Laskabelsensor (alleen DraftMax Ultra)
De laskabelsensor bestaat uit:
- klem met 2,3 m kabel en stekker
Monteer de laskabelsensor als volgt.
• Sluit de kabel aan (zie Fig. 2.3A).
4.2.11 Montageplaat voor bankschroef
De montageplaat voor bankschroef kan uitsluitend op het
standaard werkrooster worden gemonteerd.
De montageplaat voor bankschroef bestaat uit:
- montageplaat
- 2 strips
- 4 bouten M6
- 4 moeren M6
- 8 ringetjes
Monteer de montageplaat voor bankschroef als volgt.
Fig. 4.11
• Positioneer de montageplaat op het werkrooster.
• Plaats de strips onder het werkrooster en bevestig ze met
behulp van de bouten, moeren en ringetjes.
A (x2)
B (x3)
