Fig. 4.3
• Svitare i bulloni sul lato lento dei cardini e rimuovere le
rondelle; conservare i bulloni e le rondelle.
• Inserire i perni nei fori sui lati del pannello posteriore o del
pannello di estrazione posteriore aria.
• Posizionare le rondelle e i bulloni sopra i perni.
• Serrare i bulloni.

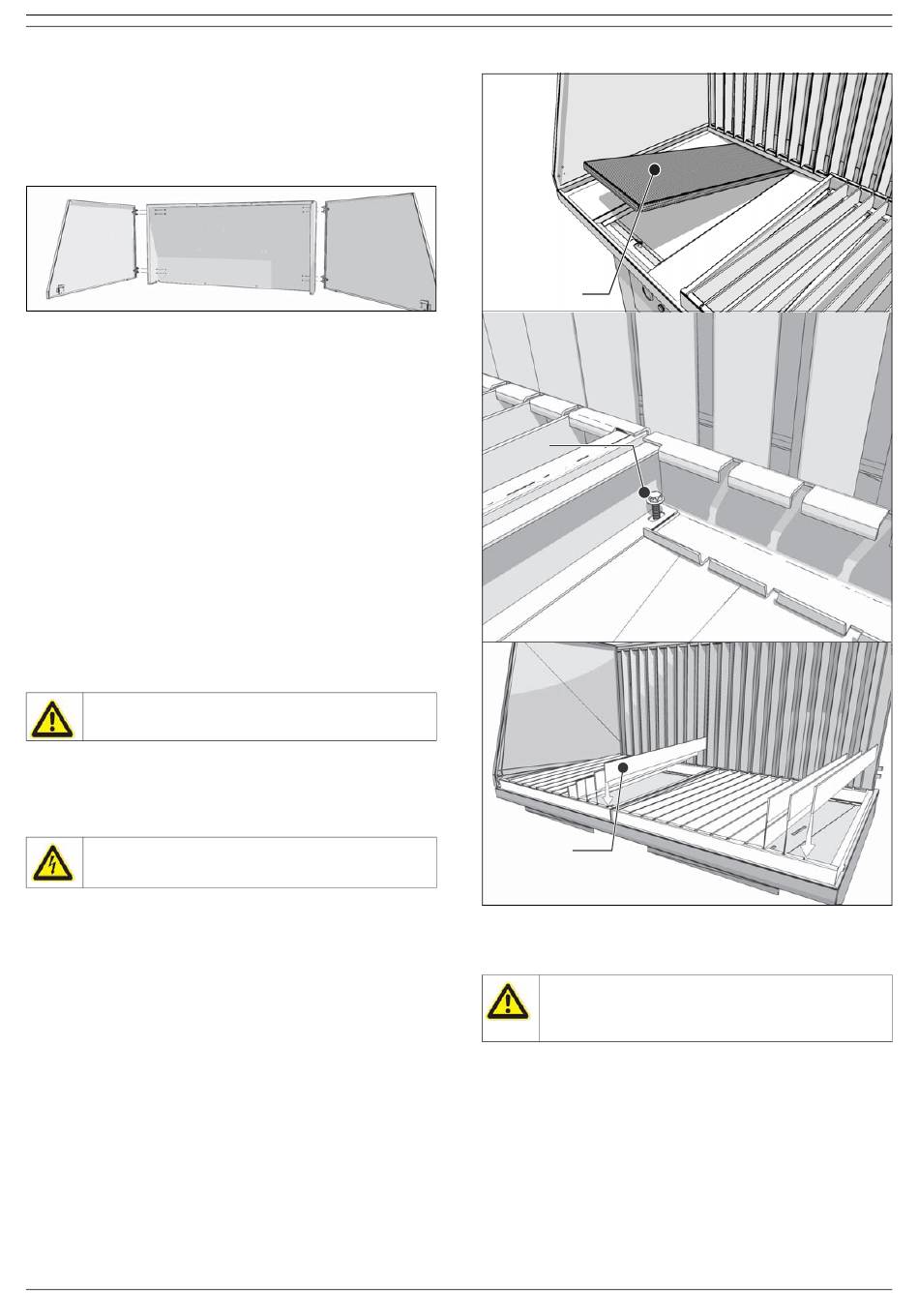

Fig. 4.3: Montaggio dei pannelli laterali
4.2.4 Coprigiunto
Per montare il coprigiunto, procedere come indicato di seguito.
• Svitare il coprigiunto e conservare gli 8 bulloni.
• Posizionare il coprigiunto sulla tavola di aspirazione
discendente.
• Fissarlo usando gli 8 bulloni.
4.2.5 Griglia di lavoro per taglio ad arco-plasma
La griglia di lavoro per taglio ad arco-plasma è composta da:
- 2 cornici per griglia
- 2x13 barre in metallo
- 2 parascintille aggiuntivi in acciaio perforato
Per montare la griglia di lavoro per taglio ad arco-plasma,
procedere come segue.
Fig. 4.4
• Posizionare i parascintille in acciaio perforato sopra i
parascintille preliminari (A). I lati senza bordi devono essere
rivolti verso la parte posteriore.
AVVERTIMENTO!
Non rimuovere i parascintille standard.
• Rimuovere la staffa di terra nella posizione della griglia di
lavoro. Conservare i bulloni.
• Posizionare i telai.
• Serrare i telai usando i 2 bulloni (B).
AVVERTIMENTO!
È necessario applicare i bulloni per mettere a terra le
griglie di lavoro.
• Posizionaire le barre in metallo (C).
La griglia di lavoro standard e la staffa di terra fornite diventano
superflue.
0507060400/151013/G DraftMax Basic | DraftMax Advance | DraftMax Ultra
A
B
C (x26)
Fig. 4.4: Montaggio della griglia di lavoro per taglio ad arco-plasma
4.2.6 Kit HEPA
ATTENZIONE!
Manipolare la scatola HEPA e la cartuccia filtro con
cautela durante il disimballaggio e montaggio per
evitare guasto.
Il kit HEPA è composta da:
- scatola con filtro HEPA
- 2 piedi regolabili
- 4 bulloni M6 di ricambio
- nastro paraspifferi
Per montare il kit HEPA, procedere come indicato di seguito.
Fig. 4.5
• Svitare il pannello di uscita della tavola di aspirazione
discendente e conservare i 4 bulloni.
• Applicare il nastro paraspifferi alla tavola di aspirazione
discendente (A).
