Installations- & Montageanleitung

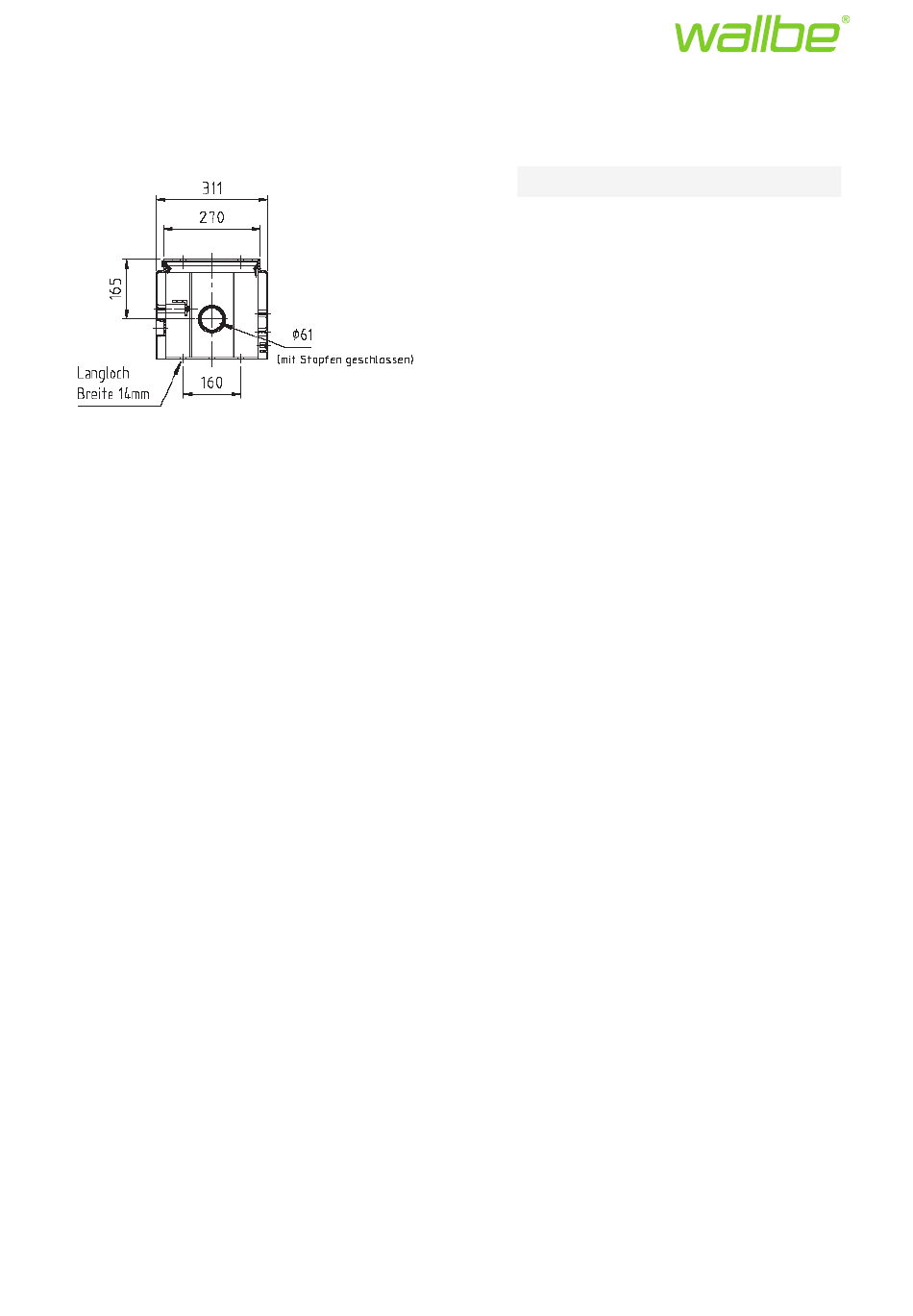

Abbildung 6: Übersicht über den Sockel für die Boden-
montage
Driving eMobility
4 ELEKTRISCHER ANSCHLUSS
Leiter
L1
L2
L3
PEN
Kabelquerschnitte von 25 bis 35 mm² pro Ader sind
möglich.
5 SICHERHEITSPRÜFUNGEN
Führen Sie nach dem elektrischen Anschluss der Lade-
station die notwendigen Sicherheitsprüfungen durch:
• Prüfen Sie vor der Inbetriebnahme der Ladestation
die Wirksamkeit der Schutzmaßnahmen der kom-
pletten Anlage gemäß den örtlich und national gel-
tenden Vorschriften.
• Die verwendeten Messgeräte müssen den nationa-
len Vorschriften entsprechen.
• Für die Prüfung der Ladestation ist unter anderem
das Schutzmaßnahmenprüfgerät Gossen Metra-
watt PROFiTEST MTECH+ mit der Hersteller-Nr.
M520R erforderlich. Alternativ verwenden Sie das
Metrel MI 3152 EurotestXC ST. Steht Ihnen keines
der Prüfgeräte zur Verfügung, dann müssen Sie die
fehlenden Prüfungen von einem wallbe Fachpartner
durchführen lassen.
• Tragen Sie das Ergebnis der Prüfung in ein Prüfpro-
tokoll ein. Ein Prüfprotokoll erhalten Sie auf Anfrage
von wallbe GmbH.
• Übergeben Sie das Prüfprotokoll dem Kunden, der
es zusammen mit der ausgefüllten Garantiekarte an
den Hersteller schickt.
Farbe
braun
schwarz
grau
grün/gelb
