10.6 Montage und Anschluss der Manostate
10.7 Montage und Einstellung der Schrägrohrmanometer
(Filterverlustmanometer)
DUPLEX Multi Eco / Multi Eco-V – Stand 11/2024
...zur Regelung nach konstantem Volumenstrom und Druck
Bei der Montage und dem elektrischen Anschluss der Manostate
(Druckdosen) beachten Sie die Anleitung dieses optionalen Zubehörs.

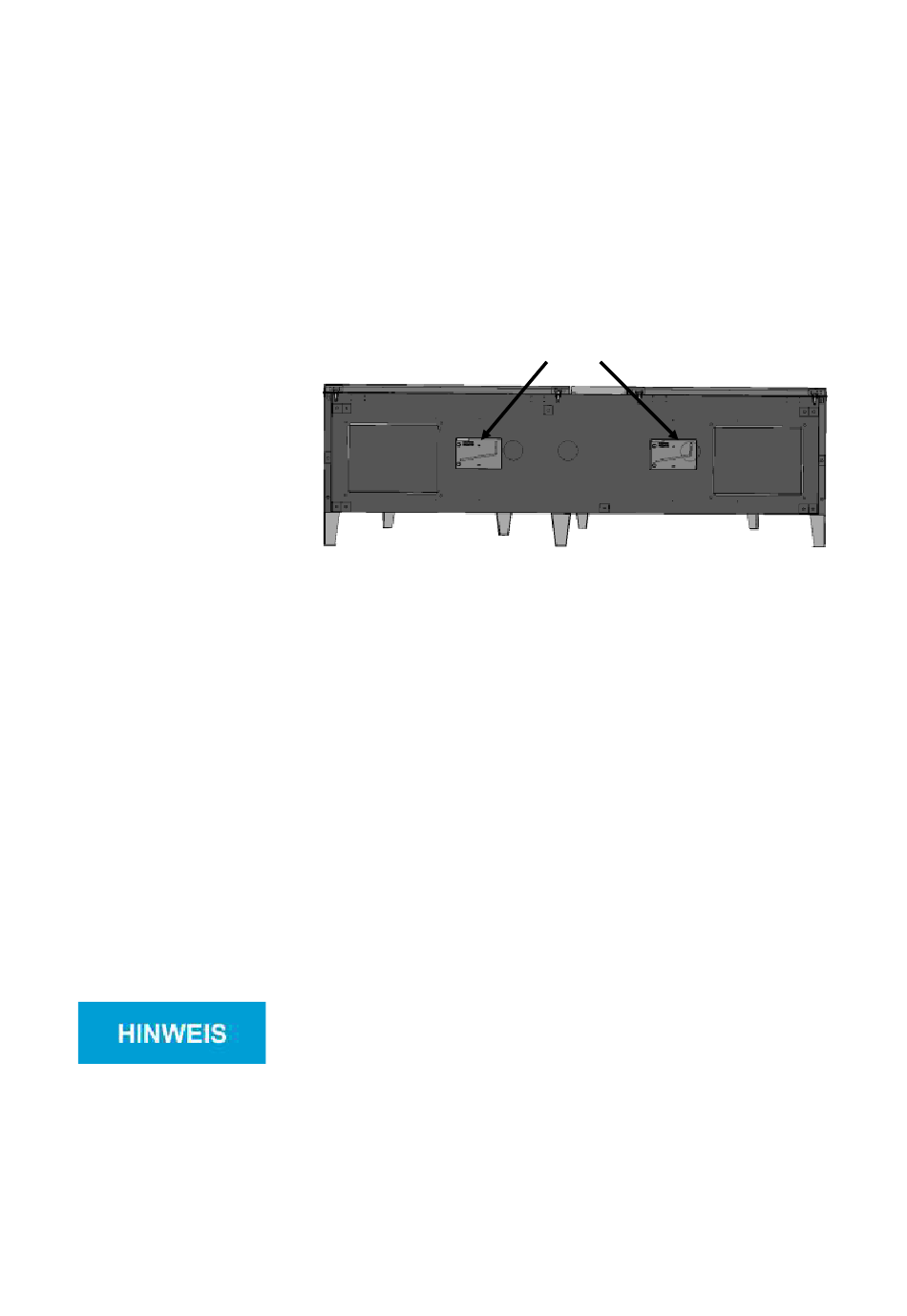

Beispiel einer Manometerinstallation (Bodenausführung)
Wurde das Lüftungsgerät ohne vormontierte Manometer geliefert, so
sind diese an eine passende senkrechte Stelle in Nähe der Druckab-
nahmestutzen zu montieren (Länge des Verbindungs-schlauchs ist
max. 1 m).
Die Platzierung der Manometer sollte eine regelmäßige Sichtkontrolle
der gemessenen Werte ermöglichen.
Hinweis: An den empfohlenen Stellen sind werkseitig Ankörnpunkte
zum Einbringen von Bohrlöchern oder Bohrschrauben vorgesehen.
• Richten Sie die Manometer aus und befestigen Sie diese mit beige-
fügten Blechschrauben.
• Verbinden Sie die Manometer und das Lüftungsgerät mit den mitge-
lieferten Schläuchen.
Schieben Sie hierzu jeweils das eine Ende des Schlauchs auf den
Stutzen des Manometers und das andere Ende auf die Kunststoff-
durchführungshülse des Lüftungsgerätes.
Der Schlauch muss immer mit zwei gleichen Anschlüssen ver-
bunden werden:
- Manometer-Symbol „+" mit Lüftungsgerät-Symbol „+"
- Manometer-Symbol „-" mit Lüftungsgerät-Symbol „-"
• Kleben Sie den mitgelieferten Aufkleber mit der Information des Luft-
filters an das jeweilige Manometer, so dass er jederzeit sichtbar ist.
Die Aufkleber mit den Informationen über die Luftfilter sind dem Lüf-
tungsgerät zusammen mit den Begleitpapieren beigelegt.
Seite 69
