Systeme Standard; Basic; Bedienung - Teiko Standard Basic Bedienungsanleitung

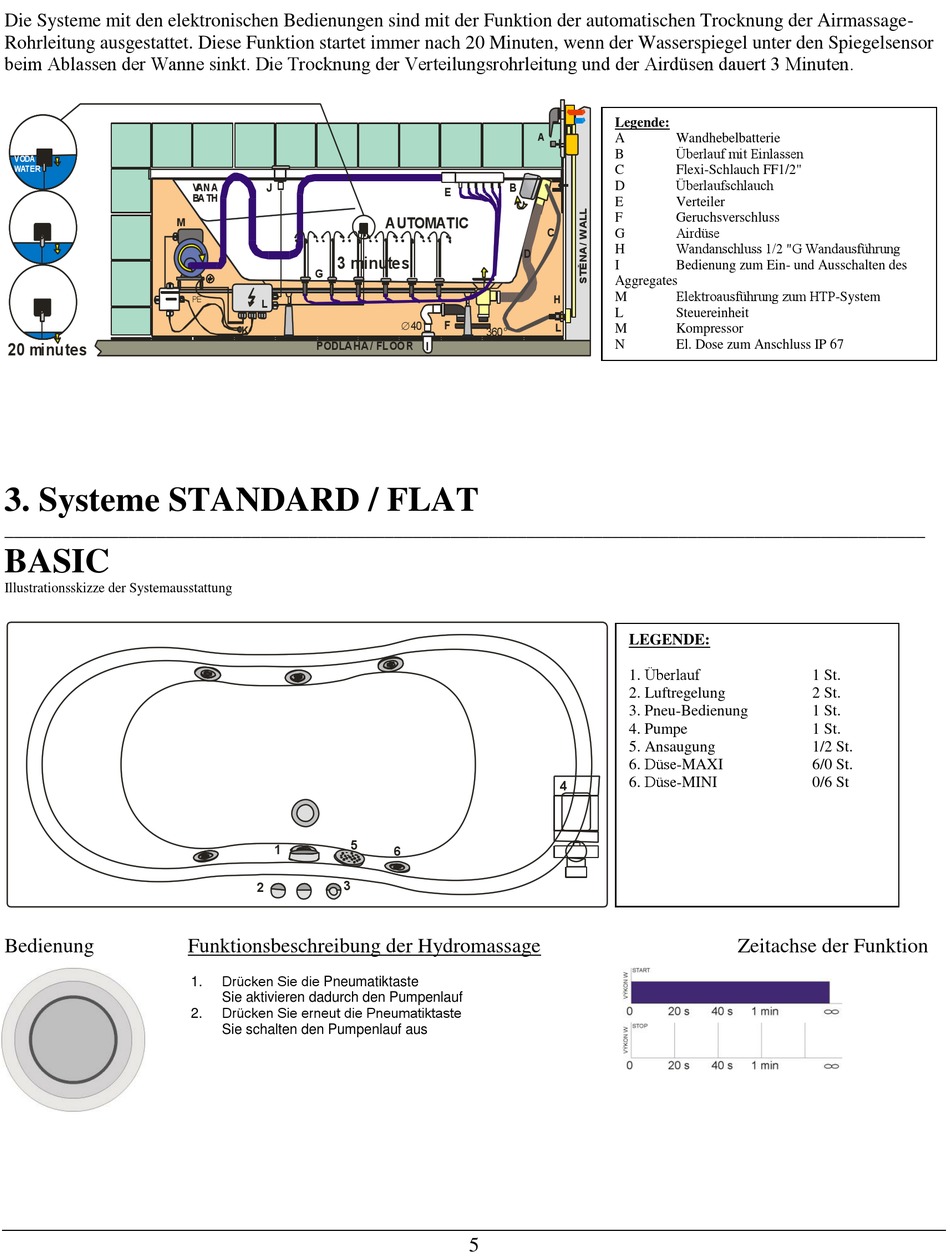

Die Systeme mit den elektronischen Bedienungen sind mit der Funktion der automatischen Trocknung der Airmassage-
Rohrleitung ausgestattet. Diese Funktion startet immer nach 20 Minuten, wenn der Wasserspiegel unter den Spiegelsensor
beim Ablassen der Wanne sinkt. Die Trocknung der Verteilungsrohrleitung und der Airdüsen dauert 3 Minuten.
VODA
WATER
M
20 minutes
3. Systeme STANDARD / FLAT
_________________________________________________________________________________________________

BASIC

Illustrationsskizze der Systemausstattung

Bedienung

V AN A J
BA TH
3 minutes
G
PE
L
K
PODLA HA / FLOOR
5
1
3
2
Funktionsbeschreibung der Hydromassage
Drücken Sie die Pneumatiktaste
1.
Sie aktivieren dadurch den Pumpenlauf
Drücken Sie erneut die Pneumatiktaste
2.
Sie schalten den Pumpenlauf aus
A
B
E
AUTOMATIC
C
D
H
40 F
I
L
360°
I
4
6
5
Legende:
A Wandhebelbatterie
Überlauf mit Einlassen
B
C Flexi-Schlauch FF1/2"
Überlaufschlauch
D
E Verteiler
F Geruchsverschluss
Airdüse
G
Wandanschluss 1/2 "G Wandausführung
H
I Bedienung zum Ein- und Ausschalten des
Aggregates
Elektroausführung zum HTP-System
M
L Steuereinheit
M Kompressor
N El. Dose zum Anschluss IP 67
LEGENDE:
1. Überlauf
2. Luftregelung
3. Pneu-Bedienung
4. Pumpe
5. Ansaugung
6. Düse-MAXI
6. Düse-MINI
Zeitachse der Funktion
1 St.
2 St.
1 St.
1 St.
1/2 St.
6/0 St.
0/6 St
