Verpackungsinhalt; Montage; Funktionsschema; Vorbereitungen Zur Installation Des Systems Hinweis - Nolan N-Com Sicherheit Und Gebrauchsanleitung

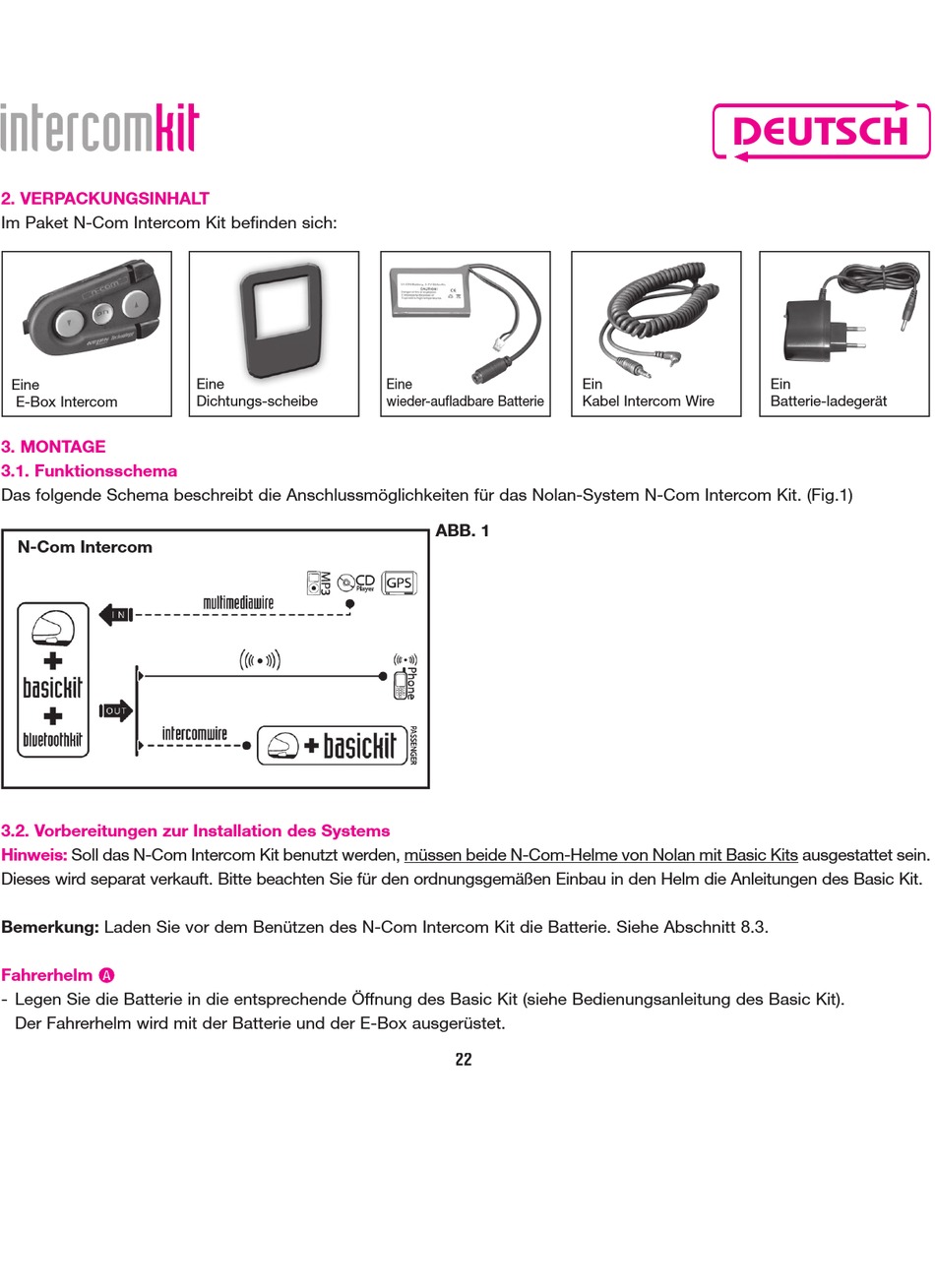

2. VERPACKUNGSINHALT

Im Paket N-Com Intercom Kit befinden sich:
Eine
E-Box Intercom

3. MONTAGE

3.1. Funktionsschema

Das folgende Schema beschreibt die Anschlussmöglichkeiten für das Nolan-System N-Com Intercom Kit. (Fig.1)
N-Com Intercom
3.2. Vorbereitungen zur Installation des Systems
Hinweis:
Soll das N-Com Intercom Kit benutzt werden, müssen beide N-Com-Helme von Nolan mit Basic Kits ausgestattet sein.
Dieses wird separat verkauft. Bitte beachten Sie für den ordnungsgemäßen Einbau in den Helm die Anleitungen des Basic Kit.
Bemerkung: Laden Sie vor dem Benützen des N-Com Intercom Kit die Batterie. Siehe Abschnitt 8.3.
Fahrerhelm �
- Legen Sie die Batterie in die entsprechende Öffnung des Basic Kit (siehe Bedienungsanleitung des Basic Kit).
Der Fahrerhelm wird mit der Batterie und der E-Box ausgerüstet.
10-07-2007
Eine
Dichtungs-scheibe
13:46 Pagina 38
Eine
wieder-aufladbare Batterie
ABB. 1
38
22
DEUTSCH
Ein
Kabel Intercom Wire
Ein
Batterie-ladegerät
