Diese Veröffentlichung darf ohne ausdrückliche schriftliche Genehmigung der Seiko Epson Corporation nicht
reproduziert, in einem Abrufsystem gespeichert oder in beliebiger Form und auf jedwede Weise übermittelt werden,
weder durch Fotokopieren, Aufzeichnen, noch auf elektronische, mechanische oder sonstige Weise. Der Inhalt dieses
Handbuchs kann ohne vorherige Ankündigung jederzeit geändert werden. Obgleich bei der Zusammenstellung dieses
Handbuchs mit Sorgfalt vorgegangen wurde, übernimmt die Seiko Epson Corporation keine Haftung für Fehler und
Auslassungen. Zudem wird keine Haftung übernommen für Schäden, die aus der Verwendung der hierin enthaltenen
Informationen entstehen.
Weder die Seiko Epson Corporation noch ihre Tochtergesellschaften sind dem Käufer dieses Produkts oder Drittparteien
gegenüber für Schäden, Verluste, Kosten oder Ausgaben haftbar, die für den Käufer oder etwaige Drittparteien aufgrund
von Unfall, Mißbrauch oder Zweckentfremdung dieses Produkts, nicht autorisierten Modifikationen, Reparaturen oder
Produktumbauten sowie (mit Ausnahme USA) aufgrund des Versäumnisses anfallen, die Bedienungs- und
Wartungsanleitungen der Seiko Epson Corporation genau einzuhalten.
Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von Optionen oder
Verschleißteilen auftreten, die nicht als Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassenen
Epson Produkte gelten.
Alle Produktname und Firmennamen sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber.
©Seiko Epson Corporation 2024

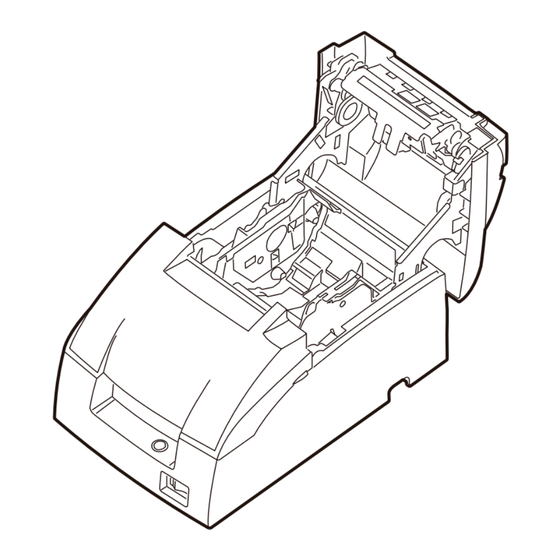

Bedienungsanleitung

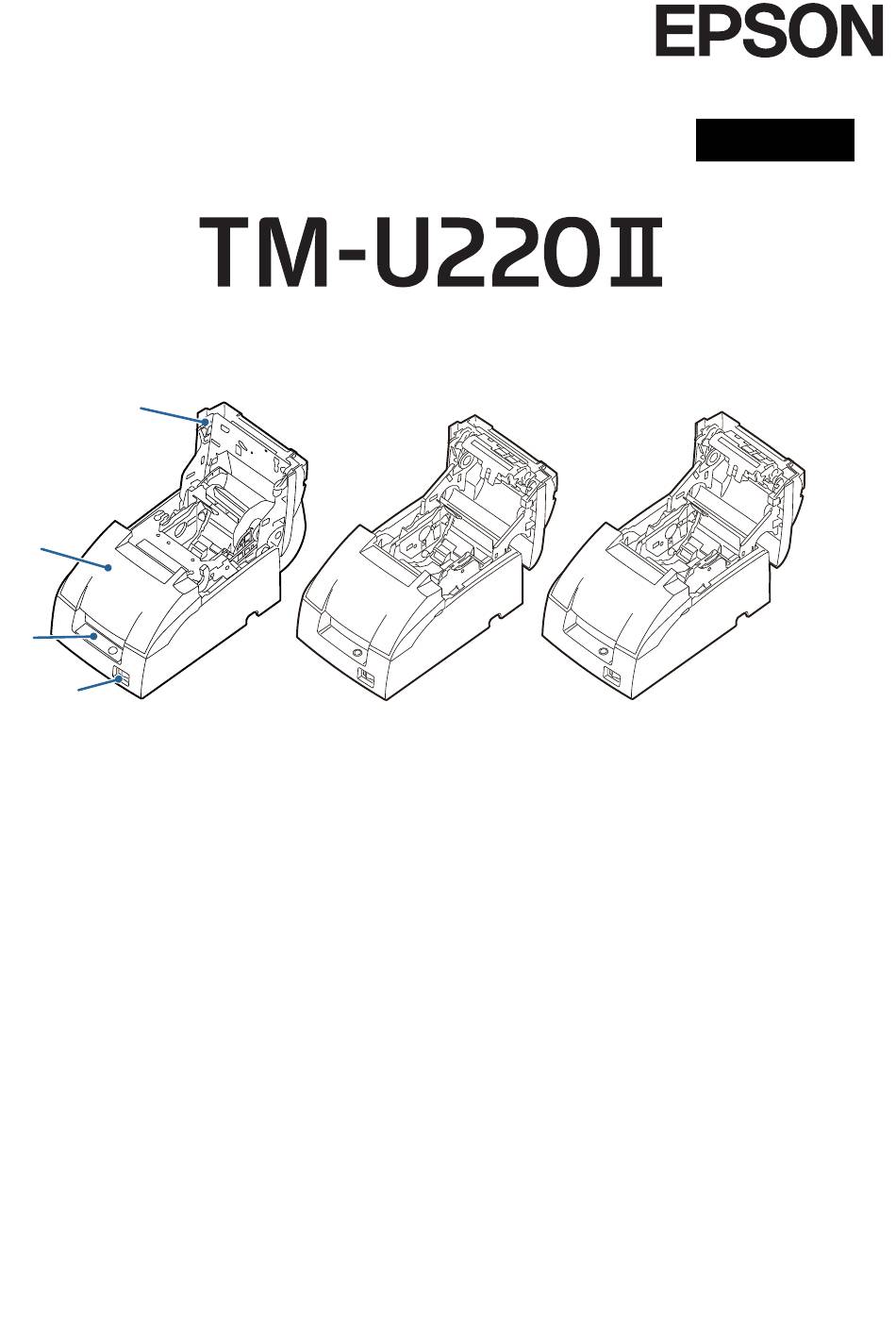

1. Papierrollenabdeckung
2. Farbbandkassettenabdeckung
3. Bedienfeld
4. Ein-/Ausschalter
Typ B
Deutsch
Typ D
M00155900 DE
Inhaltsverzeichnis
Verwandte Anleitungen für Epson TM-U220II
Inhaltszusammenfassung für Epson TM-U220II
- Seite 1 Produktumbauten sowie (mit Ausnahme USA) aufgrund des Versäumnisses anfallen, die Bedienungs- und Wartungsanleitungen der Seiko Epson Corporation genau einzuhalten. Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von Optionen oder Verschleißteilen auftreten, die nicht als Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassenen Epson Produkte gelten.
-
Seite 2: Wichtige Sicherheitshinweise
Verwenden Sie im oder um dieses Produkt keine Aerosol-Spraydosen, die brennbares Gas enthalten. Das kann sonst zu einem Brand führen. VORSICHT: Schließen Sie die Kabel nur wie in den Handbüchern angegeben an. Wenn Kabel anders angeschlossen werden, besteht Brand- und Produktbeschädigungsgefahr. 2 TM-U220II Bedienungsanleitung... -
Seite 3: Sicherheitsaufkleber
❏ Kabel und sonstige Fremdkörper dürfen sich nicht am Drucker verheddern. ❏ Keine übermäßige Kraft auf das Druckergehäuse ausüben. ❏ Keine Speisen oder Getränke (Kaffee usw.) auf das Druckergehäuse stellen. Installationshinweise ❏ Bei Verwendung des Druckers darauf achten, dass der Drucker horizontal installiert ist. TM-U220II Bedienungsanleitung 3... -
Seite 4: Funktionen Der Druckertypen
76/69,5/57,5 76/69,5/57,5 Abbildungen Dieses Handbuch behandelt die drei Typen von Druckern der Serie TM-U220II. Daher können einige der Abbildungen leicht von Ihrem individuellen Drucker abweichen. Sofern nicht anders angegeben, bezieht sich diese Anleitung eisunge auf alle Typen. Verwendungshinweise Wenn dieses Produkt für Anwendungen verwendet wird, bei denen es auf hohe Zuverlässigkeit/Sicherheit ankommt, wie z.B. -
Seite 5: Auspacken
Leuchtet, wenn der Drucker offline ist (wenn die Papierrolle zu Ende ist oder die Druckerabdeckung offensteht). Leuchtet nicht, wenn der Drucker ordnungsgemäß funktioniert. Blinkt beim Auftreten eines Fehlers. (Siehe Abschnitt “Fehlersuche”.) (PAPIERENDEANZEIGE) Leuchtet, wenn die Papierrolle fast oder ganz zu Ende ist. TM-U220II Bedienungsanleitung 5... -
Seite 6: Ein-/Ausschalter Und Schalterabdeckung
Abdeckung stecken und den Schalter damit bedienen. WARNUNG: Wenn bei angebrachter Ein-Ausschalterabdeckung ein Unfall auftritt, sofort das Netzkabel ziehen, um einen Brand zu vermeiden. Wenn Sie den Drucker lagern oder lange Zeit nicht benutzen, den Drucker mit dem vorn angebrachten Ein-Ausschalter ausschalten. 6 TM-U220II Bedienungsanleitung... -
Seite 7: Einlegen Und Auswechseln Der Farbbandkassette
Drehen Sie den Spannknopf der Farbbandkassette nie gegen die auf der Kassette angezeigte Pfeilrichtung, da sonst Gefahr besteht, dass die Farbbandkassette beschädigt wird. Hinweis: Verwenden Sie für Ihren Drucker die EPSON ERC-38 Farbbandkassette. 1. Öffnen Sie die Farbbandkassettenabdeckung mithilfe der seitlich angebrachten Laschen. -
Seite 8: Einlegen Der Papierrolle
Einlegen der Papierrolle VORSICHT: Verwenden Sie nur Papierrollen, die den Spezifikationen entsprechen. Achten Sie darauf, dass Sie den manuellen Papierabschneider nicht berühren, um Verletzungen zu vermeiden. 1. Schneiden Sie das vordere Ende der Papierrolle mit einer Schere ab. 8 TM-U220II Bedienungsanleitung... - Seite 9 Deutsch 2. Schalten Sie den Drucker ein und öffnen Sie die Papierrollenabdeckung mithilfe der Lasche. 3. Nur Typ A: Öffnen Sie die Einheit mit Hilfe des Öffnungshebels. 4. Legen Sie die Papierrolle ein. TM-U220II Bedienungsanleitung 9...
- Seite 10 Sie das Papier mit Hilfe des manuellen Papierabschneiders ab. Die Schritte 6 bis 11 können übergangen werden. 6. Nur Typ A: Bei Verwendung von zweilagigem Papier ziehen Sie das Papier nach vorn bis zur Vorderkante des Druckers. 10 TM-U220II Bedienungsanleitung...
- Seite 11 7. Schließen Sie die Einheit. 8. Führen Sie das Ende des unteren Papiers (Journalpapier) in die Papieraufrollspule ein. 9. Legen Sie die Papieraufrollspule in den Drucker ein. Achten Sie darauf, dass das Papier mit dem Spulenflansch ausgerichtet ist. TM-U220II Bedienungsanleitung 11...
-
Seite 12: Auswechseln Der Papierrolle
Vergessen Sie bei Verwendung des Druckers nicht, das Papier nach erfolgtem Papiervorschub mit Hilfe des manuellen Abschneiders abzureissen. Auswechseln der Papierrolle 1. Öffnen Sie die Papierrollenabdeckung mithilfe der Lasche. 2. Typ B und D: Nehmen Sie den Papierrollenrest heraus.. 12 TM-U220II Bedienungsanleitung... - Seite 13 Falls das richtige Netzteil nicht benutzt wird, kann der Drucker nicht einwandfrei arbeiten. Stellen Sie sicher, dass das richtige Netzteil am Drucker angeschlossen ist, wie in der untenstehende Tabelle dargestellt: TM-U220II (Typen A,B, und D) "AC adapter,C1", "PS-180" oder "PS-190" Auf dem Bedienfeld leuchten keine Lämpchen Kabelverbindungen und Netzanschluss prüfen.
-
Seite 14: Das Messer Des Automatischen Papierabschneiders In Die Normalposition Zurückbringen
Das Messer des Automatischen Papierabschneiders in die Normalposition zurückbringen 1. Öffnen Sie die Papierrollenabdeckung mithilfe der Lasche. 2. Drehen Sie das Zahnrad des Automatischen Papierabschneiders (mithilfe eines Kugelschreibers, einer Pinzette oder Ähnlichem) in Pfeilrichtung, bis Sie einen runden Schaft im Loch sehen. 14 TM-U220II Bedienungsanleitung... -
Seite 15: Entfernen Eines Papierstaus
2. Wenn Sie mit einem Drucker des Typs A arbeiten, nehmen Sie die Papieraufrollspule heraus und öffnen Sie die Einheit mit dem Öffnungshebel. 3. Entfernen Sie das gestaute Papier. 4. Legen Sie die Papierrolle erneut ein und schließen Sie die Papierrollenabdeckung. TM-U220II Bedienungsanleitung 15... -
Seite 16: Einrichten Der Schalter
Beschädigung des Druckers führen. • Achten Sie beim Öffnen der Abdeckung der DIP-Schalter darauf, diese nach Abschluss des Einstellvorgangs wieder zu schließen. Wenn Sie das Produkt mit geöffneter Abdeckung verwenden, kann dies zu Brand oder Stromschlag führen. 16 TM-U220II Bedienungsanleitung... - Seite 17 2. Entfernen Sie die Schraube an der Unterseite des Druckers, um die Abdeckung der DIP-Schalter zu entfernen. 3. Verwenden Sie ein Objekt mit einer dünnen Spitze, um die Einstellungen der DIP-Schalter zu ändern. 4. Schließen Sie die Abdeckung der DIP-Schalter und ziehen Sie die Schraube fest. TM-U220II Bedienungsanleitung 17...
- Seite 18 Verwendet Nicht Undefiniert verwendet Nur intern verwendet (Flash- Aktiviert Deaktiviert Pin 25 Reset-Signal Verwendet Nicht Speicher neu schreiben) verwendet Undefiniert Undefiniert Undefiniert Nur intern verwendet Aktiviert Deaktiviert (Flash-Speicher neu schreiben) Undefiniert Auswahl der seriellen Speicherschalter DIP-Schalter Schnittstelle 18 TM-U220II Bedienungsanleitung...
- Seite 19 Nur intern verwendet Aktiviert Deaktiviert (Flash-Speicher neu schreiben) Undefiniert Auswahl der seriellen Speicherschalter DIP-Schalter Schnittstelle *: Wenn Sie den DIP-Schalter 1-1 auf An (Druckseite oben) stellen, müssen Sie den DIP-Schalter 1-2 auf Aus (Empfangspufferkapazität: 20 KB) stellen. TM-U220II Bedienungsanleitung 19...
- Seite 20 Ändern Sie "Pin 31 Reset-Signal" nicht auf eine andere Einstellung als "Verwendet", weil der Drucker damit nicht mehr arbeitet. • Hinweise zur Empfangspufferkapazität Je nach Modell beträgt die Empfangspufferkapazität 4 KB oder 40 Byte. Um weitere Einzelheiten zu erfahren, wenden Sie sich bitte an Ihr qualifiziertes Servicepersonal. 20 TM-U220II Bedienungsanleitung...
- Seite 21 Deutsch TM-U220II Technische Daten Druckmethode 9-Pin serielle Punktmatrix-Methode Druckschriftart Schriftart (Standard) Schriftart A: 7 × 9, Schriftart B: 9 × 9 Spaltenkapazität 7 × 9/9 × 9: (Spalten) 76 mm: 40/33 69,5 mm: 36/30 57,5 mm: 30/25 Zeichengröße (B H) 1,2 ×...
- Seite 22 *3: Verwenden Sie unbedingt eine den Sicherheitsnormen entsprechende Stromquelle mit den folgenden technischen Eigenschaften. Nennleistung: 24 V/1,3–10,0 A, maximale Leistung: 240 VA oder weniger *4: Durchschnittliche Leistung unter den von Epson verwendeten Betriebsbedingungen. Die Leistung kann je nach den Betriebsbedingungen und dem verwendeten Modell abweichen. 22 TM-U220II Bedienungsanleitung...
