PROLED Smart DMX Bedienungsanleitung Seite 2

Smart Controller DMX PROLED
1. Einführung
Der PROLED Smart DMX Controller ist ein kompakter LED Farbwechselcontroller für
PROLED Flex Strips, der sowohl über ein DMX Lichtsteuergerät als auch StandAlone
betrieben werden kann. Das Gerät verfügt über 83 vorprogrammierte Farbwechsel-
sequenzen mit einstellbarer Geschwindigkeit und kann bis zu 255 Flex IC Einheiten (510
RGB LEDs) ansteuern.
2. Anschluss und Installation
Verbinden Sie zunächst die PROLED Flex Strips mit dem fünfpoligen Signalausgang.
Schließen Sie dann das Netzteil an den mit Power In bezeichneten Gleichspannungs-
eingang an. Achten Sie besonders darauf, bei der Installation keine Kurzschlüsse zu
verursachen.
Wenn der PROLED Smart DMX Controller an eine DMX Lichtsteuerkonsole angeschlossen
wird (DMX In / DMX Out), lassen sich alle Farbwechselfunktionen über das Lichtpult
steuern. Beachten Sie dabei, dass der Steuerkanal für die Farbwechsel der jeweiligen DMX
Adresse entspricht. Der Kanal für die Geschwindigkeit entspricht hingegen der DMX
Adresse +1. Wenn beispielsweise die DMX Adresse einer LED Einheit 1 ist, wird die Farbe
über die DMX Adresse 1 gesteuert und die Geschwindigkeit über die DMX Adresse 2. Je
höher der DMX Kanalwert ist (0 bis 255), desto schneller laufen die Farbwechsel ab.

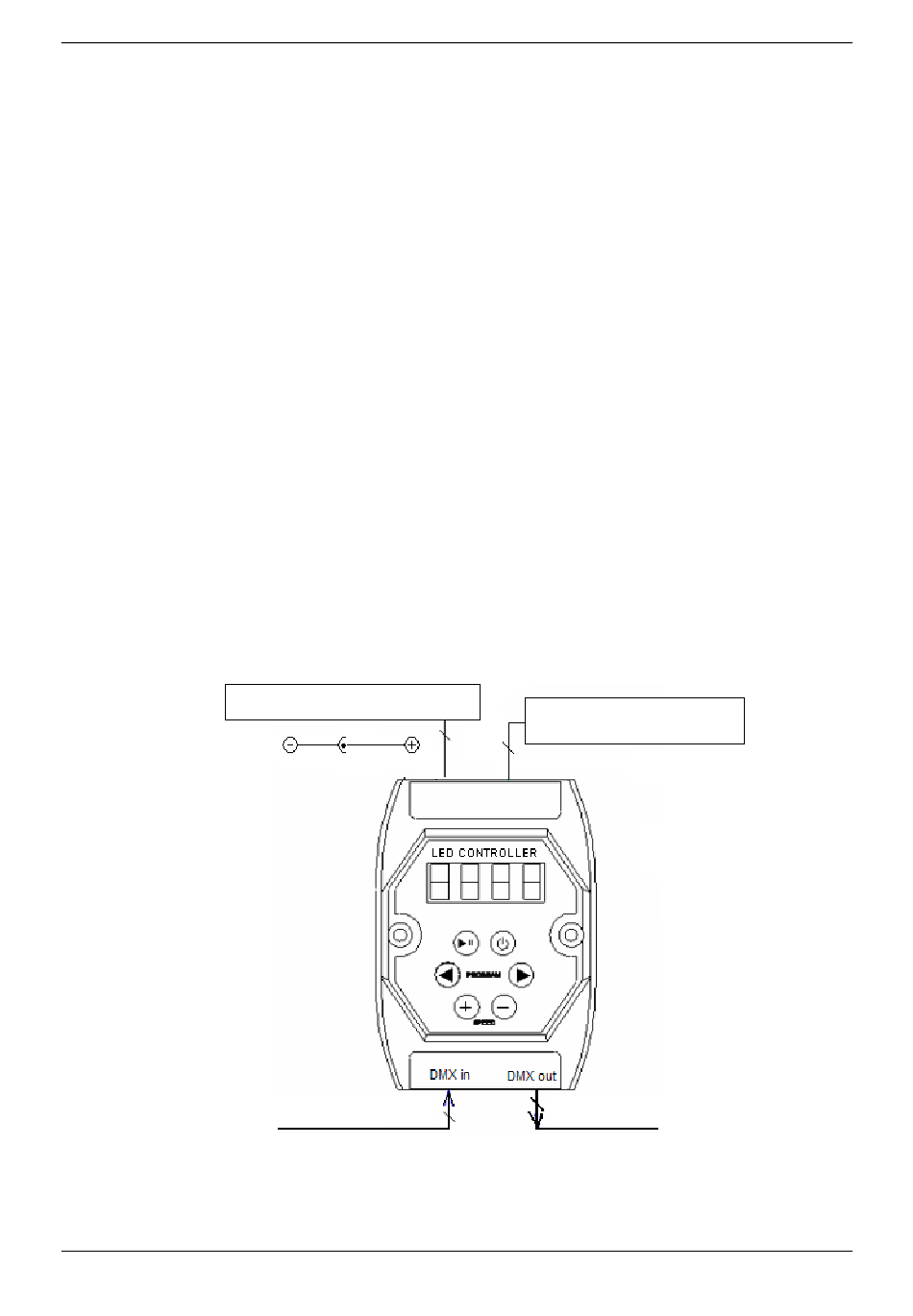

Versorgungsspannung DC 5V
PROLED Flex Strip
Dreipoliger DMX Signaleingang Dreipoliger DMX Signalausgang
Abb.1: Anschlüsse und Bedienungselemente
