Smartwares SH4-99578FR Bedienungsanleitung

SH4-99578FR

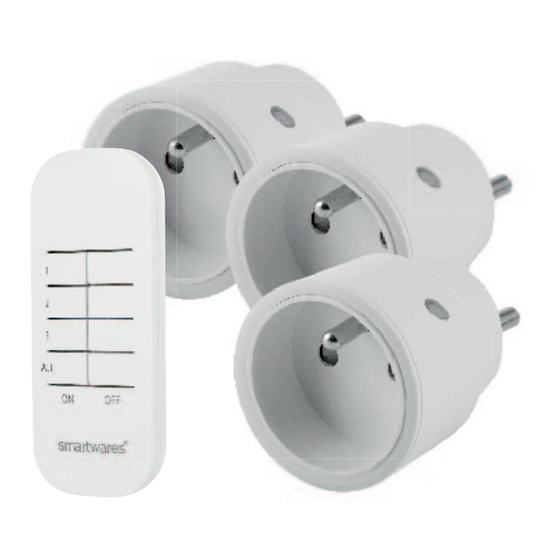

EN Wireless switch set
NL Draadloze schakelset
DE Funkschalter-Set
FR Kit d'interrupteurs sans fil
PL Zestaw bezprzewodowego przełącznika ściennego
Instruction manual
EN
PREPARATION BEFORE USE
Insert battery
• Open the battery lid at the back of the
remote (1) by turning it counter
clockwise.
• Insert the battery with the negative
polarity downward.
To check if the battery is inserted correctly,
briefly press a button on the remote. If the
LED flashes, then the battery is inserted
successful.
• Insert the receiver into the wall outlet.
NOTE: The socket-outlet must be installed
close to the equipment and must be easily
accessible.
PAIRING THE REMOTE TO THE RECEIVER
• Press the button on the receiver (2) for
3 seconds. When the LED starts to
blink, the receiver is in pairing mode.
• Press any of the ON buttons on the
3 sec.
remote. If the LED stops blinking and is
constantly lit, the pairing was
successful.
OPERATING RECEIVERS
A. Press the "ON" button on the remote
Flash
control to turn on the receiver.
B. Press the "OFF" button on the remote
control to turn off the receiver.
C. Press the "ON" button beneath ALL (on
the remote control) to turn on all paired
devices at the same time.
D. Press the "OFF" button beneath ALL (on
the remote control) to turn off all paired
devices at the same time.
Disconnecting a remote
A. Press and hold the button on the
receiver for 3 seconds (3) and then
release it. During this operation the LED
starts to blink. Your receiver is now
switched into the pairing mode.
Attention: the LED should blink only
after releasing the button. If the LED
starts to blink while holding the button,
there will be no pairing.
B. Perform one of the following steps:
– Press an "OFF" button on the row
on the remote you wish to
disconnect from a receiver. During
this operation the LED on the
receiver blinks quickly and then
turns off.
– Press the "OFF" button next to ALL
(on the remote) to disconnect all
links. During this operation the LED
on the receiver turns off.
To remove all pairing memories on the
receiver:
10 sec.
• Press and hold the button for more than
10 seconds (3).
Specifications:
Remote control (SH4-90151)
Battery: 3VDC, type CR 2032 (incl.)
Radio Frequency: 433.92Mhz
Maximum output: 0dBm
Maximum range: 30m
EU plug (SH4-99578FR)
Maximum power: 2300 W
AC input Voltage: 230V ~ 50Hz
Gebruiksaanwijzing
NL
VOORBEREIDING VOOR GEBRUIK
Batterij plaatsen
• Open het batterijdeksel aan de
achterzijde van de afstandsbediening
(1) door het deksel tegen de klok in te
draaien.
• Plaats de batterij met de negatieve pool
naar beneden.
Als u wilt controleren of de batterij correct is
geplaatst, drukt u kort op een knop op de
afstandsbediening. Als het ledlampje
knippert, is de batterij correct geplaatst.
• Doe de ontvanger in het stop contact.
LET OP: De wandcontactdoos moet dicht bij
het apparaat geïnstalleerd worden en moet
gemakkelijk toegankelijk zijn.
DE AFSTANDSBEDIENING KOPPELEN MET
DE ONTVANGER
• Houd de knop op de ontvanger (2)
3 seconden ingedrukt. Als het ledlampje
begint te knipperen, staat de ontvanger
in de koppelingsmodus.
• Druk op een van de knoppen ON op de
afstandsbediening. Als het ledlampje
stopt met knipperen en blijft branden, is
het koppelen gelukt.
DE ONTVANGERS BEDIENEN
A. Druk op de knop ON op de
afstandsbediening om de ontvanger in te
schakelen.
B. Druk op de knop OFF op de
afstandsbediening om de ontvanger uit
te schakelen.
C. Druk op de knop ON onder ALL (op de
afstandsbediening) om alle gekoppelde
apparaten tegelijkertijd in te schakelen.
D. Druk op de knop OFF onder ALL (op de
afstandsbediening) om alle gekoppelde
apparaten tegelijkertijd uit te schakelen.
De verbinding met een ontvanger
verbreken
A. Houd de knop op de ontvanger
3 seconden ingedrukt (3) en laat deze
los. Tijdens deze bewerking gaat het
ledlampje knipperen. De
koppelingsmodus van de ontvanger is
nu actief. Let op: Het ledlampje mag pas
gaan knipperen nadat u de knop hebt
losgelaten. Als het ledlampje al gaat
knipperen terwijl u de knop ingedrukt
houdt, wordt de koppelingsmodus niet
geactiveerd.
B. Voer een van de volgende stappen uit:
– Druk op een knop OFF op de rij van
de afstandsbediening waarvoor u
de verbinding met een ontvanger
wilt verbreken. Tijdens deze
bewerking knippert het ledlampje
op de ontvanger snel. Daarna wordt
het uitgeschakeld.
– Druk op de knop OFF naast ALL
(op de afstandsbediening) om alle
koppelingen te verbreken. Tijdens
deze bewerking wordt het
ledlampje op de ontvanger
uitgeschakeld.
Alle opgeslagen koppelingen verwijderen op
de ontvanger:
• Houd de knop meer dan 10 seconden
ingedrukt (3).
Bedienungsanleitung
DE
VORBEREITUNG
Batterie einsetzen
• Öffnen Sie den Batteriefachdeckel auf
der Rückseite der Fernbedienung (1),
indem Sie ihn gegen den Uhrzeigersinn
drehen.
• Setzen Sie die Batterie mit dem
Minuspol nach unten ein.
Um zu prüfen, ob die Batterie korrekt
eingesetzt ist, drücken Sie kurz eine Taste
auf der Fernbedienung. Wen die LED blinkt,
ist die Batterie korrekt eingesetzt.
• Schließen Sie den Empfänger an der
Wandsteckdose an.
HINWEIS: Die Steckdose muss nahe der
Einrichtung angebracht und leicht zugänglich
sein.
FERNBEDIENUNG UND EMPFÄNGER
SYNCHRONISIEREN
• Halten Sie die Taste am Empfänger (2)
3 Sekunden lang gedrückt. Wenn die
LED zu blinken, ist der Empfänger im
Synchronisierungsmodus.
• Drücken Sie eine der Tasten „ON" auf
der Fernbedienung. Wenn die LED
aufhört zu blinken und konstant
leuchtet, war die Kopplung erfolgreich.
EMPFÄNGERBETRIEB
A. Drücken Sie die Taste „ON" auf der
Fernbedienung, um den Empfänger
einzuschalten.
B. Drücken Sie die Taste „OFF" auf der
Fernbedienung, um den Empfänger
auszuschalten.
C. Drücken Sie die Taste „ON" unter „ALL"
(auf der Fernbedienung), um alle
synchronisierten Geräte gleichzeitig
einzuschalten.
D. Drücken Sie die Taste „OFF" unter „ALL"
(auf der Fernbedienung), um alle
synchronisierten Geräte gleichzeitig
auszuschalten.
Empfänger trennen
A. Halten Sie die Taste am Empfänger
3 Sekunden (3) lang gedrückt und
lassen Sie sie dann wieder los. Während
dieses Vorgangs beginnt die LED zu
blinken. Ihr Empfänger wechselt nun in
den Synchronisierungsmodus. Achtung:
Die LED sollte erst blinken, nachdem Sie
