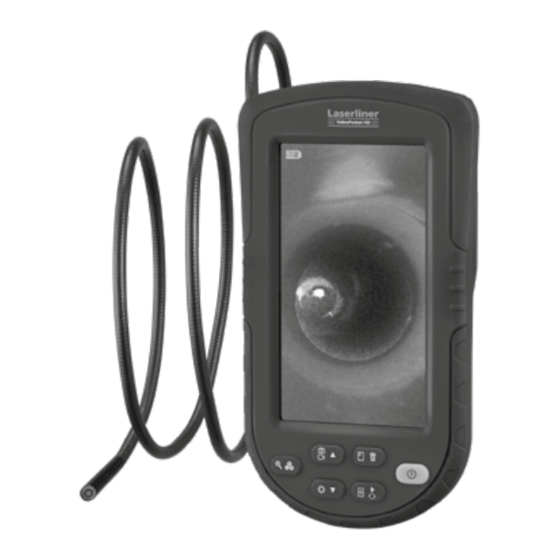

- Seite 1 VideoPocket HD FLEXIBLE CAMERA SD-CARD HIGH TUBE Ø 5.2 MM INCLUDED DEFINITION...
- Seite 2 Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommen. – Der Kamerakopf ist nicht säurebeständig oder feuerfest. – Es ist unbedingt darauf zu achten, das die VideoPocket HD nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
- Seite 3 Beeinflussung oder Störung von und durch elektro- nische Geräte ist gegeben. VideoPocket A quality product from GmbH & Co. KG Donnerfeld 2, 59757 Arnsberg, Germany Tel.: +49 2932 638-300, www.laserliner.com 1 LC-Display 4 Batteriefach 2 Direkttasten 5 Steckplatz Micro-SD-Karte 3 ON / OFF...
- Seite 4 Kamera a 4-fach Zoom b Bild- und Videoaufnahme / Menüsteuerung „zurück“ Bilder- und Video-Galerie / Bildvergleichsfunktion d Helligkeitseinstellung / Menüsteuerung „vor“ e Kontrasteinstellung ON/OFF 1 Kamerakopf 2 LED 3 Linse Symbole Werkzeuge Batteriestatus Helligkeitsanzeige Kontrastanzeige Zoom-Stufe 3.0X Interne Speicherkarte voll g Haken h Magnet Spiegel...
- Seite 5 A quality product from GmbH & Co. KG GmbH & Co. KG Donnerfeld 2, 59757 Arnsberg, Germany Donnerfeld 2, 59757 Arnsberg, Germany Tel.: +49 2932 638-300, www.laserliner.com Tel.: +49 2932 638-300, www.laserliner.com ON/OFF Micro-SD-Karte einlegen 3 sec Befestigung der Werkzeuge...
- Seite 6 Bildaufnahme 1x Taste drücken Bildvergleichsfunktion 1. Referenzbild aufrufen durch Drücken der Galerie-Taste. 2. Referenzbild mit der „Vor-“ und „Zurück“-Taste auswählen. 3. Ausgewähltes Referenzbild (A) mit Galerie-Taste bestätigen. 4. Ausgewähltes Referenzbild (A) erscheint auf dem Display, im Hintergrund läuft die Liveansicht (B) zum Vergleich.
- Seite 7 VideoPocket HD Bild/Video löschen 1. Gespeicherte Medien aufrufen durch Drücken der Galerie-Taste. 2. Bild/Video mit der „Vor-“ und „Zurück“-Taste auswählen. 3. Zum Löschen die Galerie-Taste gedrückt halten. Zoom (4 Stufen) Umschalten Farbe/SW Taste 3 Sek. Taste drücken gedrückt halten. Helligkeit (10 Stufen)
- Seite 8 Technische Daten (Technische Änderungen vorbehalten Rev21W46) Auflösung Display 480 x 272 Pixel Auflösung Kamera 1280 x 720 Pixel Länge Sonde Durchmesser Sonde 5 mm Min. Biegeradius Sonde 30 mm Länge Kamerakopf 35 mm Durchmesser Kamerakopf ø 5,2 mm Sichtfeld (FOV) 65°...
- Seite 9 – The camera head is not acid-resistant or fireproof. – It is absolutely vital to ensure that the VideoPocket HD does not come into contact with chemicals, voltage, moving or hot objects. This can damage the device and put its user at risk of serious injury.
- Seite 10 VideoPocket A quality product from GmbH & Co. KG Donnerfeld 2, 59757 Arnsberg, Germany Tel.: +49 2932 638-300, www.laserliner.com 1 LCD 4 Battery compartment 2 Hot keys 5 Micro SD card slot...
- Seite 11 VideoPocket HD Camera a 4x zoom b Take photos and videos 'Back' menu function Photo and video gallery Compare image function d Brightness adjustment 'Next' menu function e Contrast adjustment ON/OFF 1 Camera head 2 LED 3 Lens Symbols Tools...
- Seite 12 A quality product from GmbH & Co. KG GmbH & Co. KG Donnerfeld 2, 59757 Arnsberg, Germany Donnerfeld 2, 59757 Arnsberg, Germany Tel.: +49 2932 638-300, www.laserliner.com Tel.: +49 2932 638-300, www.laserliner.com ON/OFF Inserting micro-SD card 3 sec Fixing for tools...
- Seite 13 VideoPocket HD Take photo Press button once Compare image function 1. Retrieve reference image by pressing the gallery button. 2. Select reference image by pressing 'next' and 'back' button. 3. Confirm selected reference image (A) with the gallery button. 4. Selected reference image (A) appears on the display, the live view is running in the background (B) for comparison.
- Seite 14 Delete image/video 1. Retrieve saved media by pressing the gallery button. 2. Select image/video with the 'next' and 'back' button. 3. To delete, hold down the gallery button. Switch between Zoom (4 steps) colour/bw Hold button down Press button for 3 seconds Brightness (10 steps) Contrast (10 steps) Press button...
- Seite 15 VideoPocket HD Technical data (Technical revisions reserved. Rev21W46) Display resolution 480 x 272 Pixel Camera resolution 1280 x 720 Pixel Probe length Probe diameter 5 mm Probe min. bending radius 30 mm Length camera head 35 mm Camera head diameter ø...
- Seite 16 VideoPocket HD SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333...
