5.2.3 Zonen-Kacheln
In diesem Bereich sind maximal 4 Zonen zu sehen, die auf jeweils einer Zonen-Kachel angezeigt
werden. Von jeder Zonen-Kachel aus können über ein Untermenü verschiedene Menüpunkte
aufgerufen werden. Eine Zone kann ein kleinerer Raum oder ein Teil eines größeren Raums sein,
in dem sich Innengeräte befinden, die z. B. kühlen oder heizen und damit die gewünschte Tempe-
ratur im Raum erreichen. Jede Zone enthält ein oder mehrere Innengeräte.
Auf jeder Zonen-Kachel werden wichtige Parameter der Zone angezeigt. Je nach Einstellung sind
die Ist-Temperatur und die Soll-Temperatur oder der Kühlgrenzwert und der Heizgrenzwert zu
sehen. Zudem werden verschiedene Status wie die Ventilatorstufe mit Symbolen angezeigt.
Hinweis
Nach dem ersten Öffnen der Benutzeroberfläche der CompTrol 4Web NOVA RC sind auf den
●
Zonen-Kacheln erst dann der Status, die Temperaturen und der Temperaturverlauf zu sehen,
wenn die Zonen aktiviert und die grundlegenden Einstellungen vorgenommen sind.
1
6

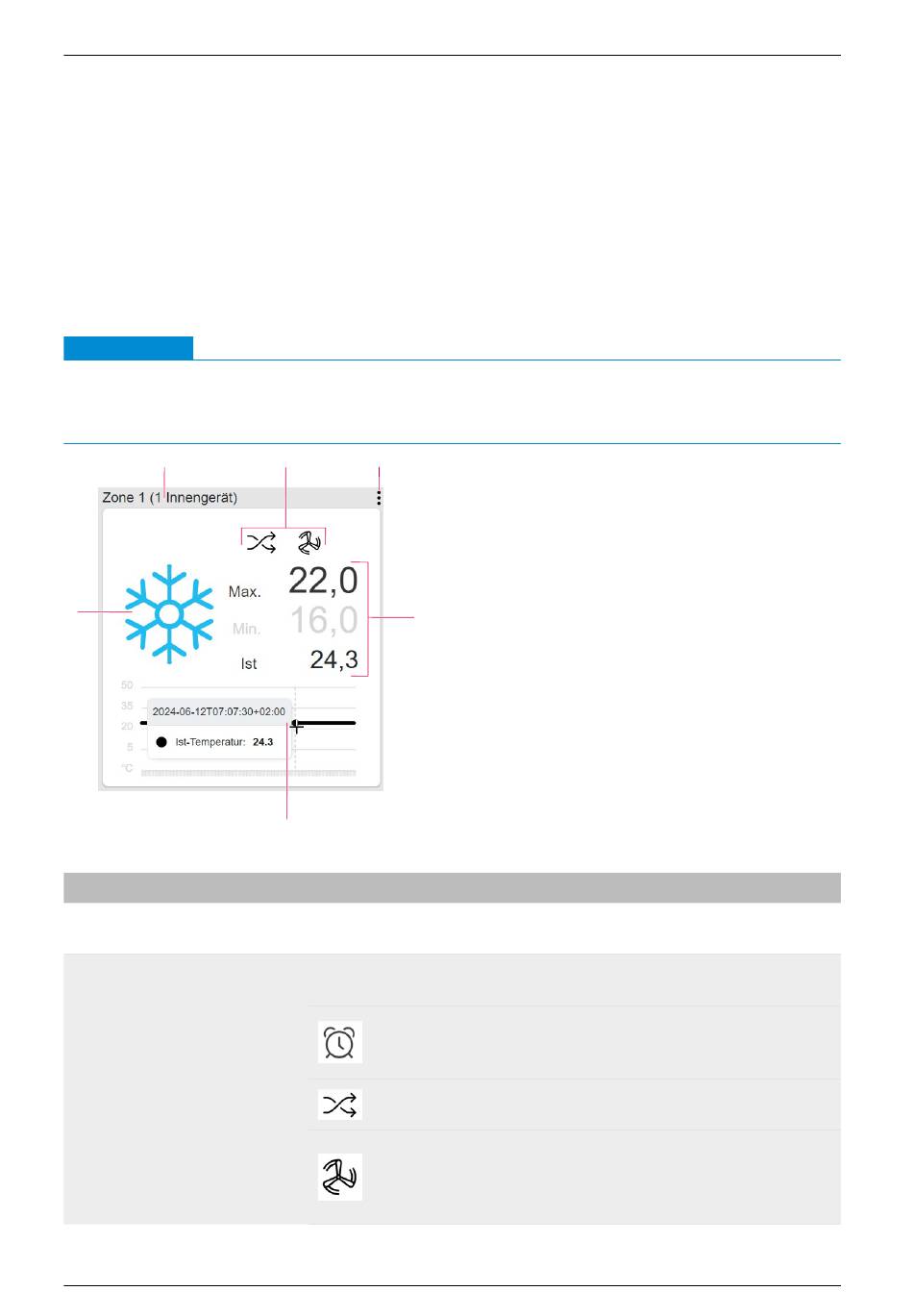

Abbildung 11: Anzeigen einer Zone auf der Zonen-Kachel
Pos.
Benennung
Anzeigen des Namens
1
und der Innengeräte
Anzeigen aktivierter
2
Funktionen
Bedienungsanleitung CompTrol 4Web NOVA RC | Ausgabe 28-06-2024 | Stand 08-08-2024 | 20014393
Benutzeroberfläche der CompTrol 4Web NOVA RC
2
3
4
5
Beschreibung
Anzeigen des Namens der Zone und der Anzahl der angeschlossenen
Innengeräte.
Anzeigen von Symbolen, die von den gewählten Funktionen
abhängen.
Temperaturautomatik
(siehe „6.1 Temperaturautomatik einrichten" auf
Seite 30)
Sequencing
(siehe „6.2 Sequencing einrichten" auf Seite 38)
Ventilatorstufe
(siehe „6.4 Manuelle Bedienung einrichten" auf
Seite 54 und „6.1.2 Szenen einrichten" auf Seite 33
bzw. „6.2 Sequencing einrichten" auf Seite 38)
