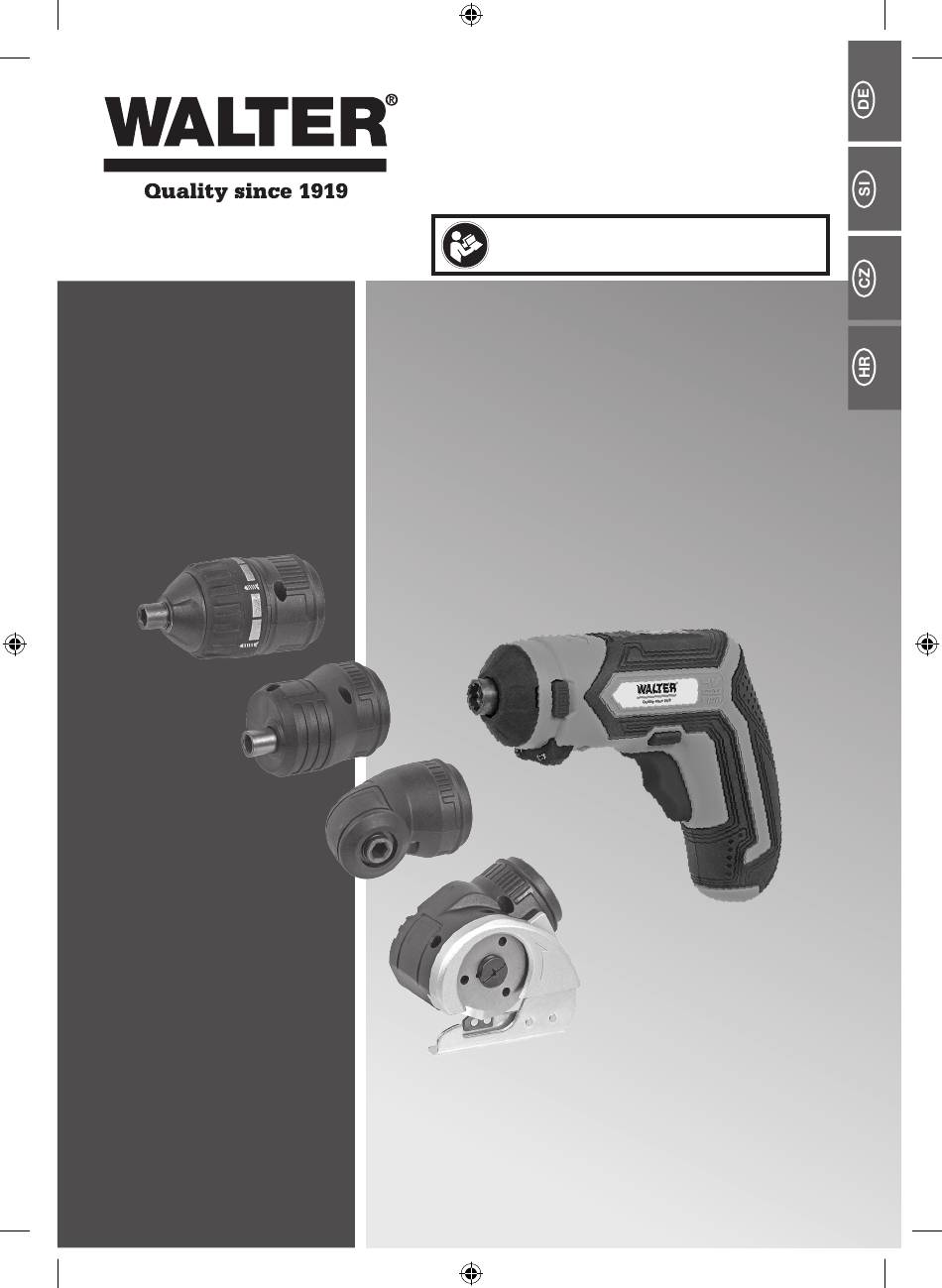

- Seite 1 Bedienungs- anleitung Bitte lesen und aufbewahren 4-in-1 Li-Ion Akku- Multifunktions- werkzeug 4 V Art. Nr.: 620259 Modell: WWS-AS4 ORIGINALBETRIEBSANLEITUNG 620259_Buch.indb 1 10.08.2018 12:59:43...
- Seite 2 Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ............................. Allgemeines ..........................................Bedienungsanleitung lesen und aufbewahren ..................... Zeichenerklärung ......................................Sicherheit ............................................Bestimmungsgemäße Verwendung ............................. Allgemeine Sicherheitshinweise für Elektrowerkzeuge ................Restrisiken ..........................................Sicherheitshinweise für Schrauber ............................ Sicherheitshinweise für Ladegeräte ..........................Ergänzende Sicherheitshinweise ............................Vor Verwendung ....................................... Multifunktionswerkzeug und Lieferumfang prüfen ..................
- Seite 3 Technische Daten ......................................Geräusch- und Vibrationsinformation ......................... Geräuscheemissionswerte ................................Vibrationsinformation ....................................Entsorgung ..........................................Verpackung entsorgen ..................................Multifunktionswerkzeug entsorgen ..........................CE-Konformitätserklärung ................................620259_Buch.indb 3 10.08.2018 12:59:43...
- Seite 4 Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung Gummiabdeckung Sägeblatt Befestigungsfreigabetasten 10. Flanschschraube Ladekontrollleuchte 11. Schneideaufsatz Umschalter Rechts-/Linkslauf 12. Winkelaufsatz Ein-/Aus-Schalter 13. Eckaufsatz Ladeanschluss 14. Drehmomentaufsatz LED-Arbeitsleuchte Magnetischer Bithalter 620259_Buch.indb 4 10.08.2018 12:59:44...
- Seite 5 Lieferumfang / Teilebezeichnung 15. Batterieladegerät 16. Tragetasche Accessories: 17. Bithalter Verlängerung 18. 50 mm Bits, 2x 19. 25 mm Bits, 26x 620259_Buch.indb 5 10.08.2018 12:59:45...
- Seite 6 Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem 4-in-1 Li-Ion Akku- Multifunktionswerkzeug 4 V (im Folgendem nur "Multifunktionswerkzeug" genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Multifunktionswerkzeug verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen.
- Seite 7 Sicherheit Lesen Sie die Bedienungsanleitung. Das Ladegerät entspricht der Schutzklasse 2 (Doppelisolierung). Betreiben Sie das Ladegerät nur in Innenräumen. Gleichspannung. Kurschlussfester Transformator Schaltnetzteil Positive Polarität Sicherheit Bestimmungsgemäße Verwendung Dieses Multifunktionswerkzeug ist ausschließlich für den Privatgebrauch im Hobby- und Do-it-yourself Bereich für folgende Zwecke geeignet: - zum Schrauben in Holz, Plastik und Metall.
- Seite 8 Allgemeines Verwenden Sie Zubehör entsprechend diesen Anweisungen. Fehler bei der Einhaltung der in dieser Bedienungsanleitung enthaltenen Anweisungen können zu schweren Verletzungen und zum Verlust der Garantie führen. Halten Sie die geltenden lokalen oder nationalen Bestimmungen zu Verwendung dieses Multifunktionswerkzeugs ein. Nehmen Sie niemals Veränderungen an dem Multifunktionswerkzeug vor.
- Seite 9 Allgemeines 1) Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
- Seite 10 Allgemeines Fehlerstromschutzschalter. Der Einsatz eines Fehlerstrom- schutzschalters vermindert das Risiko eines elektrischen Schlages. 3) Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
- Seite 11 Allgemeines 4) Verwendung und Behandlung des Elektrowerkzeuges a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.
- Seite 12 Weise beschädigten Akku-Pack niemals mit dem Ladegerät. Es besteht sonst Stromschlaggefahr. b) Zweckentfremden Sie das Ladegerät nicht! Das Ladegerät dient nur zum Aufladen des Multifunktionswerkzeugs Mod. WWS-AS4, 1500 mAh. Zweckentfremdeter Gebrauch kann zu Brand oder tödlichem Stromschlag führen. c) WARNUNG! Laden Sie keine nicht-wiederaufladbaren Batterien auf.
- Seite 13 Allgemeines d) Beschädigte Netzstecker oder Anschlussleitungen müssen vom Hersteller des Elektrowerkzeugs oder von seinem Kundendienst ersetzt werden um Gefährdungen zu vermeiden. e) Das Batterieladegerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Ladegerätes unterwiesen wurden und...
- Seite 14 Allgemeines i) Vermeiden Sie ungeschickte Handpositionen, bei denen durch plötzliches Abrutschen eine oder beide Hände in das Sägeblatt geraten können. j) Verwenden Sie die Säge niemals zum Schneiden anderer als der vom Hersteller angegebenen Werkstoffe. k) Entfernen Sie keine Schnittreste oder sonstige Werkstückteile aus dem Schnittbereich, solange die Maschine läuft.
- Seite 15 Vor Verwendung Vor Verwendung Multifunktionswerkzeug und Lieferumfang prüfen • Nehmen Sie das Multifunktionswerkzeug und das Zubehör aus der Verpackung. • Prüfen Sie, ob der Lieferumfang vollständig ist (siehe Kapitel "Lieferumfang / Teilebezeichnung"). • Kontrollieren Sie, ob das Multifunktionswerkzeug oder das Zubehör Schäden aufweisen.
- Seite 16 Vor Verwendung Aufsätze montieren Dem Multifunktionswerkzeug sind vier Aufsätze für unterschiedliche Anwendungsfälle beigelegt: - Schneideaufsatz - zum Schneiden weicher Materialien wie Karton, Textilien oder Leder. - Winkelaufsatz – zum Schrauben im 90 ° -Winkel. - Eckaufsatz - zum Verschrauben an kantennahen Stellen. - Drehmomentaufsatz –...
- Seite 17 Verwendung Bit oder Bithalter einsetzen Das Multifunktionswerkzeug ist mit einem integrierten, magnetischen Bithalter ausgestattet. • Wählen Sie einen passenden Bit und setzen Sie diesen in den magnetischen Bithalter ein. Setzen Sie bei Bedarf zusätzlich die Bithalter Verlängerung den magentischen Bithalter beziehugnsweise die Bitaufnahme des montierten Aufsatzes oder .
- Seite 18 Verwendung LED-Arbeitsleuchte Das Multifunktionswerkzeug ist mit einer LED-Arbeitsleuchte ausgestattet, die das Arbeiten in unzugänglichen, dunklen Stellen vereinfacht. • Die LED-Arbeitsleuchte leuchtet sofort nach Drücken des Ein-/Ausschalters auf und erlischt sobald Sie den Schalter wieder los lassen. Umschalten Rechts-/Linkslauf HINWEIS! Führen Sie Drehrichtungswechsel nur bei Stillstand des Multifunktionswerkzeugs durch.
- Seite 19 Verwendung Schrauben HINWEIS! Verwenden Sie für jeden Arbeitsvorgang den richtigen Aufsatz sowie Bit (siehe Kapitel "Aufsätze montieren") Führen Sie Wechsel der Aufsätze nur bei Stillstand des Multifunktionswerkzeugs durch. • Wählen und montieren Sie gegebenenfalls einen passenden Werkzeugaufsatz oder zum Schrauben mit Drehmomentvorwahl oder für spezielle Winkel (siehe Kapitel "Aufsätze montieren").
- Seite 20 Verwendung Schneiden WARNUNG! Benutzen Sie den Schneideaufsatz immer in der markierten Drehrichtung am Sägeblattaufsatz. Korrigieren Sie dies gegebenenfalls durch drücken des Umschalters Kontrollieren Sie vor jedem Schneidevorgang ob der Schneideaufsatz für das gewünschte Material geeignet ist. Kontrollieren Sie vor jedem Schneidevorgang den Schneideaufsatz und das Sägeblatt auf mögliche Beschädigungen.
- Seite 21 Wartung, Reinigung, Lagerung und Transport Wartung, Reinigung, Lagerung und Transport WARNUNG! Ziehen Sie den Netzstecker des Ladegerätes und entfernen Sie jegliche Werkzeugaufsätze des Multifunktionswerkzeugs vor jeglicher Einstellung, Instandhaltung oder Instandsetzung. Wartung Das Multifunktionswerkzeug und die Werkzeugaufsätze sind weitgehend wartungsfrei. Verwenden Sie nur Ersatzteile / Zubehör vom Hersteller bzw. von ermächtigen Fachwerkstätten.
- Seite 22 Mittelstellung. Rechts-/Linkslauf vollständig in die gewünschte Richtung. Akku wird nicht Ladegerät defekt. Tauschen Sie das Ladegerät. geladen. Technische Daten Multifunktionswerkzeug Modell WWS-AS4 Bemessungsspannung Akkukapazität 1500 mAh Leerlaufdrehzahl 200 min Werkzeugaufnahme 1/4" (6,35 mm) Sechskant Sägeblatt Ø 44 mm Sägeleistung...
- Seite 23 Geräusch- und Vibrationsinformation Geräusch- und Vibrationsinformation Geräuscheemissionswerte Gemessen gemäß EN 60745. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). Schalldruckpegel: L 66,2 dB(A) Schallleistungspegel: L 77,2 dB(A) Unsicherheit: K 3 dB(A) Die oben genannten Werte sind Geräuschemissionswerte und müssen daher...
- Seite 24 Geräusch- und Vibrationsinformation • Befindet sich das Multifunktionswerkzeug in einem guten Zustand bzw. wurde es ordnungsgemäß gewartet • Wie und für welches Material das Multifunktionswerkzeug verwendet wird • Verwendung des richtigen Zubehörs und dessen einwandfreier Zustand • Fester Halt des Multifunktionswerkzeugs durch den Anwender •...
- Seite 25 Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Multifunktionswerkzeug entsorgen Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden.
- Seite 26 620259_Buch.indb 26 10.08.2018 12:59:50...
- Seite 99 620259_Buch.indb 99 10.08.2018 13:00:28...
- Seite 100 00 Brno, CZECH REPUBLIC Alati Milic d.o.o Service Hotline: 01 222 56 93 Service Walter Werkzeuge E-Mail: service@walteronline.com Mirka Viriusa 2, 10090 Zagreb, CROATIA © Copyright Walter Werkzeuge Salzburg GmbH 2016 - 2018. All rights reserved. 620259_Buch.indb 100 10.08.2018 13:00:28...
