Inhaltszusammenfassung für Walter N620195
- Seite 1 Bedienungs- anleitung Bitte lesen und aufbewahren Bau- und Montage- schrauber Diese Bedienungsanleitung ist eine Art.-Nr. N620195 Original-Bedienungsanleitung N620195_Anleitung.indd 1 21.08.14 10:05...
-
Seite 2: Inhaltsverzeichnis
inhaltsverZeichnis inhalt Allgemeine Sicherheits hinweise für Elektrowerkzeuge ..................Sicherheitshinweise für die Benutzung Ihres Bau- und Montageschraubers ......... Teilebezeichnung ..................................Technische Daten ..................................Bestimmungsgemäßer Gebrauch ..........................Netzspannung ....................................Inbetriebnahme ....................................Ein-/Ausschalten / Drezahlregulierung ........................Dauerlauf ......................................Umschalten der Drehrichtung ............................Tiefenanschlag .................................... -
Seite 3: Allgemeine Sicherheits Hinweise Für Elektrowerkzeuge
allgemeine sicherheits zeugen. Unveränderte Stecker und passende Steckdosen verringern das hinweise für Risiko eines elektrischen Schlages. elektrowerkzeuge b. Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen wie von Rohren, Warnung Heizungen, Herden und Kühlschrän- lesen sie alle sicherheitshin ken. Es besteht ein erhöhtes Risiko weise und anweisungen. - Seite 4 Alkohol oder Medikamenten stehen. vergewissern Sie sich, dass diese Ein Moment der Unachtsamkeit beim angeschlossen sind und richtig ver- Gebrauch des Elektrowerkzeuges kann wendet werden. Verwendung einer zu ernsthaften Verletzungen führen. Staubabsaugung kann Gefährdung durch Staub verringern. b. Tragen Sie persönliche Schutzaus- 4) verwendung und Behandlung des rüstung und immer eine Schutzbrille.
-
Seite 5: Sicherheitshinweise Für Die Benutzung Ihres Bau- Und Montageschraubers
f. Halten Sie Schneidewerkzeuge scharf führende Tätigkeit. Der Gebrauch von und sauber. Sorgfältig gepflegte Elektrowerkzeugen für andere als die Schneidewerkzeuge mit scharfen vorgesehenen Anwendungen können Schneidkanten verklemmen sich weni- zu gefährlichen Situationen führen. ger und sind leichter zu führen. 5) service g. -
Seite 6: Teilebezeichnung

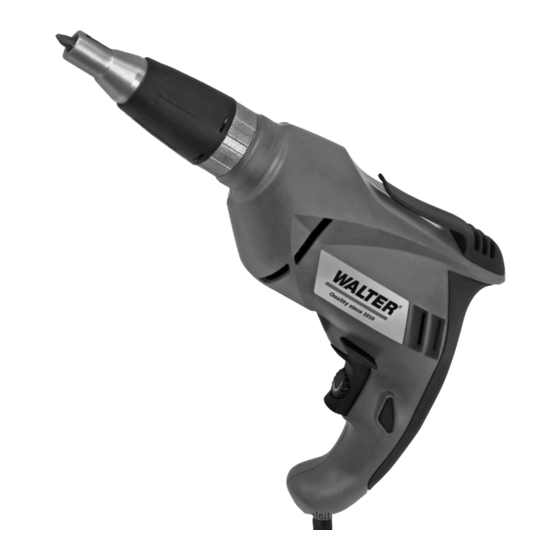

teileBeZeichnung 1 Schraubendrehereinsatz (Bit nicht im Lieferumfang) 2 Schraubtiefenanschlag 3 Stellring 4 Gürtelclip 5 Feststellknopf für EIN/AUS-Schalter 6 Drehrichtungsumschalter 7 EIN/Aus-Schalter mit Einstellrad Drehzahl 8 Netzkabel Technische DaTen Bau- unD MOnTageschrauBer / 1905a technische Daten Nennspannung: 230 V~ / 50 Hz Aufnahmeleistung: 600 W Leerlaufdrehzahl:... -
Seite 7: Bestimmungsgemäßer Gebrauch
Faktoren, welche den jeweiligen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Spezifikation des Arbeitsraumes und der Umgebung, die Dauer der Einwirkungen, andere Geräuschquellen u.a. Bitte berücksichtigen Sie bei den zuverlässigen Arbeitsplatzwerten auch mögliche Abweichungen in den nationalen Regelungen. Die oben genannten Informationen ermöglichen dem Anwender jedoch, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen. -
Seite 8: Netzspannung
netZsPannung Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Leistungsschild auf der Maschine übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch mit 220 V betrieben werden. inBetrieBnahMe ein/ausschalten / DreZahlregulierung - Zur Inbetriebnahme des Geräts den Ein-/Aus -Schalter (7) drücken. -
Seite 9: Umschalten Der Drehrichtung
uMschalten Der Drehrichtung Durch Umstellen der Drehrichtung können Schrauben ein- und ausgedreht werden. achtung! Den umschalter (6) nur bei völligem still stand der Maschine betätigen! Den Drehrichtungsumschalter (6) durch Eindrücken auf Rechtslauf () oder Links- lauf () stellen. Der Schrauber funktioniert nur, wenn der Umschalter vollständig nach rechts bzw. -
Seite 10: Einsetzen Und Auswechseln Der Schraubendreherklinge
einsetZen unD ausWechseln Der schrauBenDreherklinge Die Bits werden durch den magnetischen Bithalter gehalten. - Drehen Sie den Stellring (3) solange im Uhrzeigersinn bis die Bit-Aufnahme am Rand des Schraubtiefenanschlags steht. Stecken Sie den Bit in die Bitaufnahme. Zum Aus wechseln des Bits, verstellen Sie den Schraub tiefen anschlag durch Drehen des Stellrings im Uhrzeigersinn, bis der Bit aus dem Schraubtiefenanschlag... -
Seite 11: Herausdrehen Von Schrauben
herausDrehen von schrauBen - Zum Lösen von Schrauben Drehrichtungsumschalter (5) auf Linkslauf stellen und Schraubtiefenanschlag (2) nach hinten drehen bis der Bit aus dem Schraubtiefen- anschlag heraussteht. Mit dem Gurthalteclip (4) kann die Maschine an einem Gurt eingehängt werden. Sie haben dadurch beide Hände frei und die Maschine jederzeit griffbereit. -
Seite 12: Teilezeichnung
teileZeichnung N620195_Anleitung.indd 12 21.08.14 10:05... -
Seite 13: Ersatzteilliste
BauschrauBer art.nr. n620195 Tiefenanschlag Gehäuse links Einstellhülse Induktivität Einstellgriff Kugellager Mitnehmer Bürstenhalterstift Abtriebswelle Kohlebürste Kupplungsscheibe Bürstenführungshülse Sicherungsring Bürstenhalter Sicherungsring Schalter R + L Kugellager Arretierknopf Antriebswelle Schalter EIN/AUS Zahnrad Kondensator Kugellager Kabeltülle Kugellager Kabel mit Stecker Lagerkugel Zugentlastung Lagerplatte... -
Seite 14: Ec-Konformitätserklärung
Hiermit erklären wir, Walter WerkZeuge salZBurg gmbh, gewerbeparkstrasse 9, 5081 anif, austria dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung, den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. -
Seite 15: Garantiekarte
Bürozeiten erreichbar sind) und der artikel nummer Ihres Gerätes zu senden. Bitte senden Sie das Produkt gut verpackt mit einer kurzen Fehlerbeschreibung sowie Ihrer Adresse (Inkl. Telefonnummer) an uns ein. Die gesetzliche Gewährleistungspflicht des Übergebers wird durch die Garantie nicht eingeschränkt. Art.-Nr. N620195 N620195_Anleitung.indd 15 21.08.14 10:05... - Seite 16 Service Österreich: Walter Werkzeuge Salzburg GmbH Gewerbeparkstrasse 9, 5081 Anif, Austria Servicehotline: 0043 6246 72091-60 Service Deutschland: Walter Service Deutschland Chiemseestrasse 220, 83278 Traunstein Kostenlose Servicehotline: Tel.: 00800 925 837 88 (nur deutsches Festnetz, nicht alle Mobilfunkbetreiber) Servicefax: 0043 6246 72091-15 Email: service@walter-werkzeuge.com...
