1
WARNUNG: Tragen Sie immer Augen- und Handschutz!
WARNUNG: Verwenden Sie immer geeignetes Werkzeug!

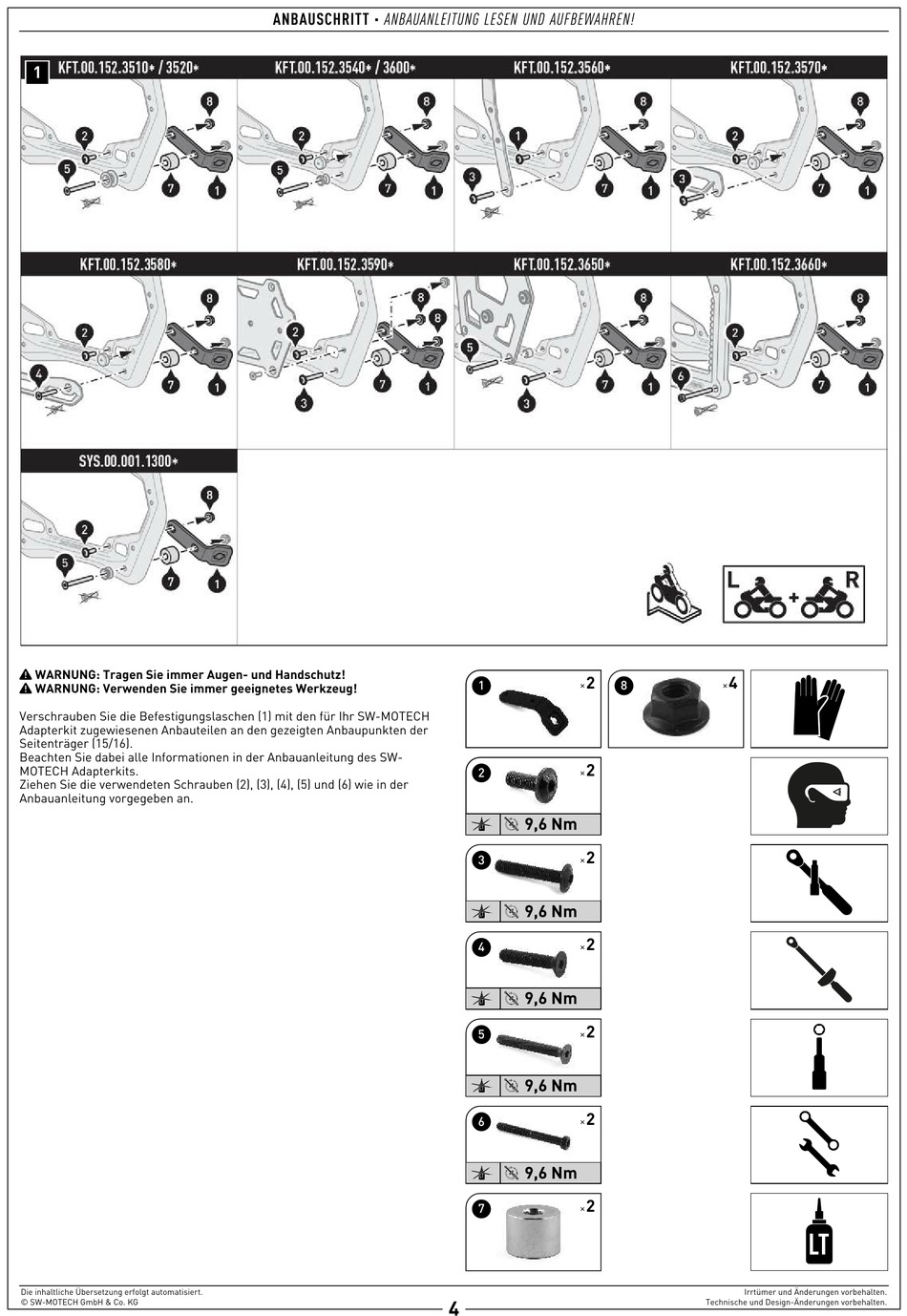

Verschrauben Sie die Befestigungslaschen (1) mit den für Ihr SW-MOTECH
Adapterkit zugewiesenen Anbauteilen an den gezeigten Anbaupunkten der
Seitenträger (15/16).
Beachten Sie dabei alle Informationen in der Anbauanleitung des SW-
MOTECH Adapterkits.
Ziehen Sie die verwendeten Schrauben (2), (3), (4), (5) und (6) wie in der
Anbauanleitung vorgegeben an.
Die inhaltliche Übersetzung erfolgt automatisiert.
© SW-MOTECH GmbH & Co. KG
ANBAUSCHRITT · ANBAUANLEITUNG LESEN UND AUFBEWAHREN!
2
1
×
2
2
×
9,6 Nm
2
3
×
9,6 Nm
2
4
×
9,6 Nm
2
5
×
9,6 Nm
2
6
×
9,6 Nm
2
7
×
4
4
8
×
Irrtümer und Änderungen vorbehalten.
Technische und Design-Änderungen vorbehalten.
