7

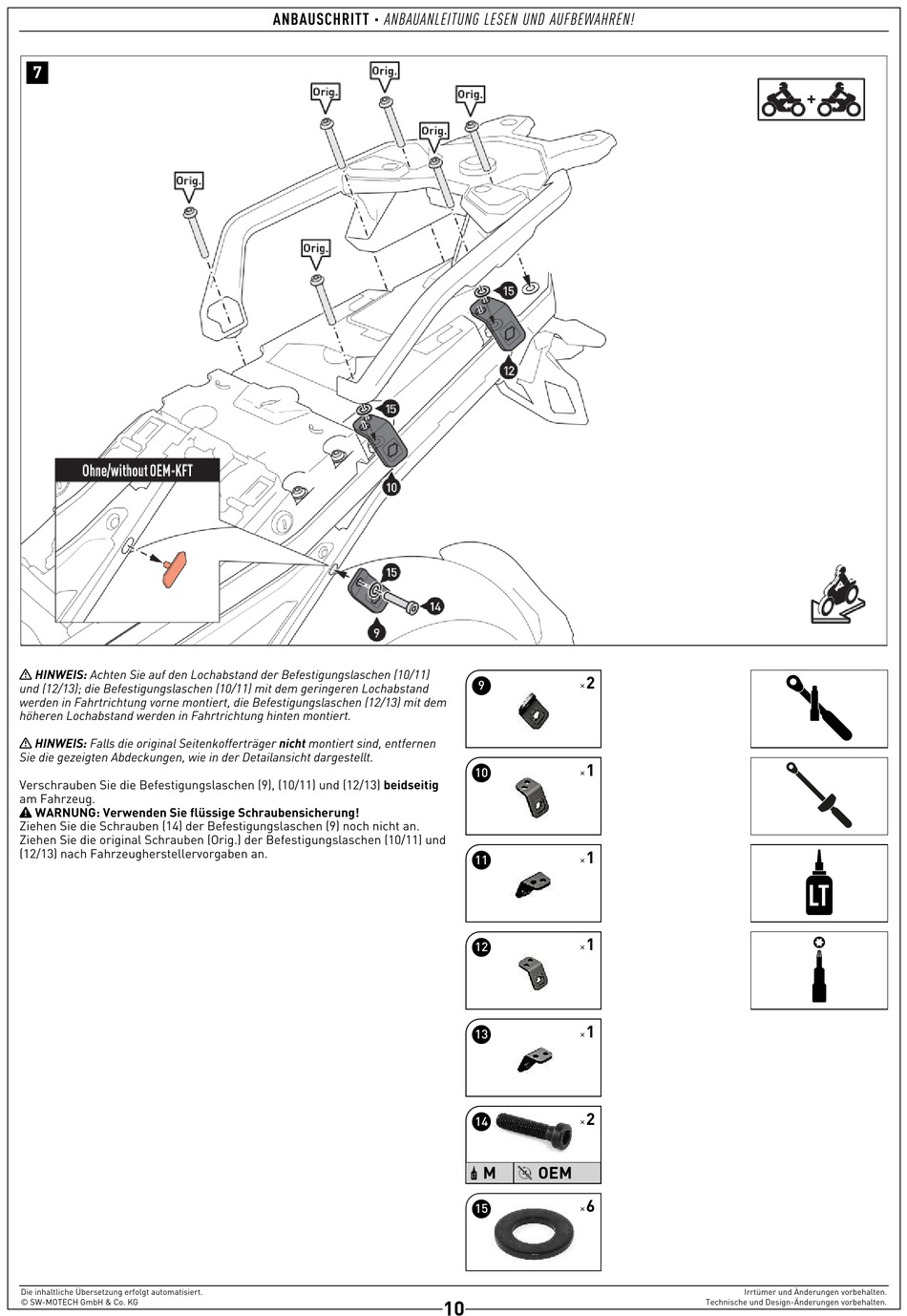

HINWEIS: Achten Sie auf den Lochabstand der Befestigungslaschen (10/11)
und (12/13); die Befestigungslaschen (10/11) mit dem geringeren Lochabstand
werden in Fahrtrichtung vorne montiert, die Befestigungslaschen (12/13) mit dem
höheren Lochabstand werden in Fahrtrichtung hinten montiert.
HINWEIS: Falls die original Seitenkofferträger nicht montiert sind, entfernen
Sie die gezeigten Abdeckungen, wie in der Detailansicht dargestellt.
Verschrauben Sie die Befestigungslaschen (9), (10/11) und (12/13) beidseitig
am Fahrzeug.
WARNUNG: Verwenden Sie flüssige Schraubensicherung!
Ziehen Sie die Schrauben (14) der Befestigungslaschen (9) noch nicht an.
Ziehen Sie die original Schrauben (Orig.) der Befestigungslaschen (10/11) und
(12/13) nach Fahrzeugherstellervorgaben an.
Die inhaltliche Übersetzung erfolgt automatisiert.
© SW-MOTECH GmbH & Co. KG
ANBAUSCHRITT · ANBAUANLEITUNG LESEN UND AUFBEWAHREN!
10
2
9
×
1
10
×
1
11
×
1
12
×
1
13
×
2
14
×
M
OEM
6
15
×
Irrtümer und Änderungen vorbehalten.
Technische und Design-Änderungen vorbehalten.
