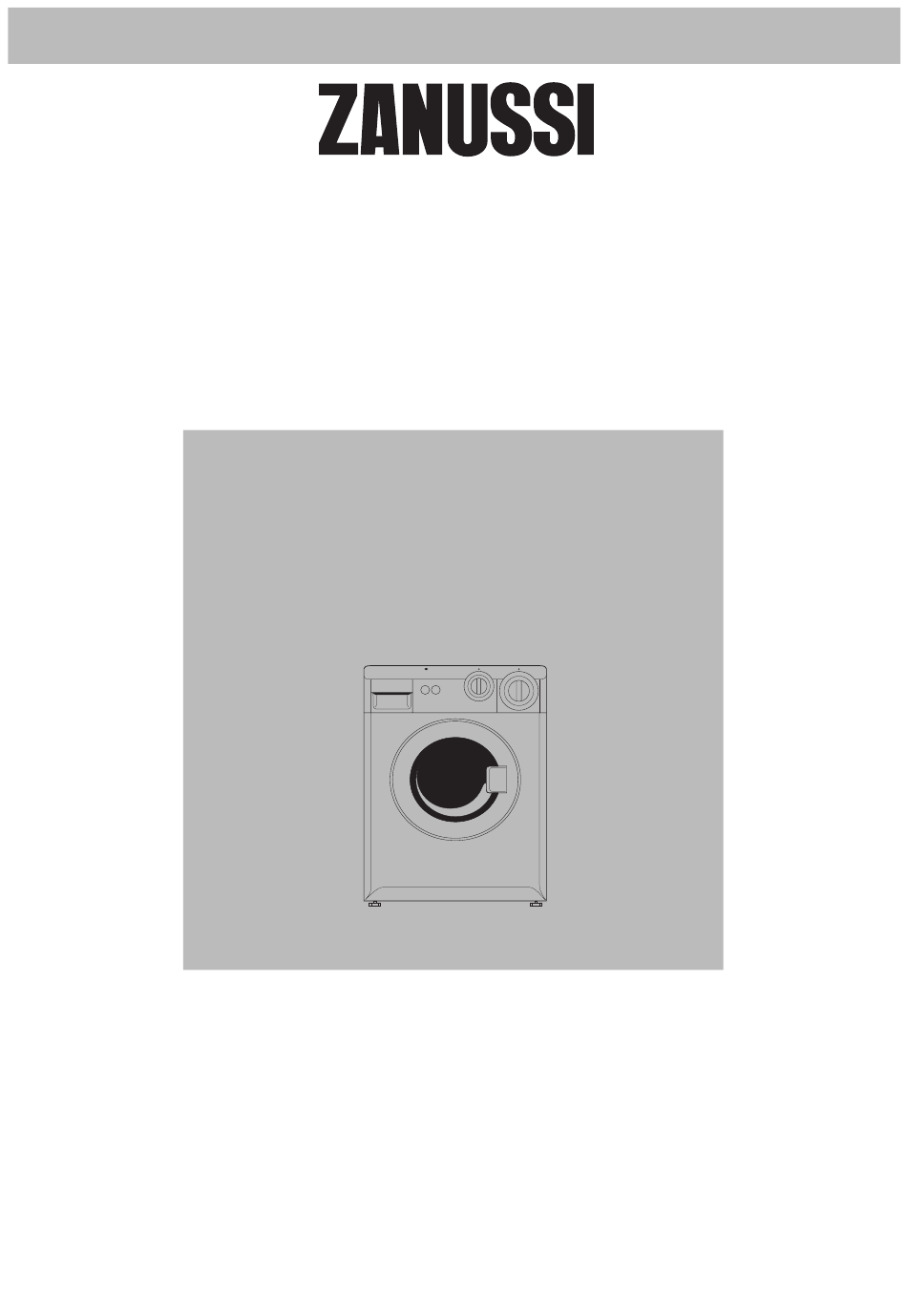

- Seite 1 WASCHMASCHINE F CS 8 72 C INSTALLATIONS- UND GEBRAUCHSANLEITUNG 822 90 14-54...
-
Seite 2: Inhaltsverzeichnis
Inhalt Für den Bediener Für den Installateur Sicherheitsinformation Technische daten Auspacken der Maschine Installation -Schäden -Niveaujustierung -Anheben der Maschine -Wasseranschluss -Transportsicherungen -Wasserablauf -Elektroanschluss -Materialkennzeichnungen Beschreibung der Maschine -Vorderseite, Rückseite -Bedienungsfeld Bedienung -Einfüllen der Wäsche -Dosierung von Wasch- und Weichspülmittel -Start der Maschine Programmübersicht Wartung -Gehäuse... -
Seite 3: Sicherheitsinformation
Sicherheitsinformation Vor Installation und Betrieb der Maschine sollten Sie Vermeiden Sie das Waschen von fransigen und diese Gebrauchsanweisung mit den Ratschlägen und abgetragenen Textilien. Warnhinweisen sorgfältig lesen. Dann wird Ihnen die Textilien, die in Kontakt mit Chemikalien wie Maschine lange Zeit gute Dienste leisten. Fleckenentferner, leicht entzündlichen Reinigungs- Alle Personen, die die Maschine benutzen, sollten mit mitteln und ähnlichem gekommen sind, dürfen nicht... -
Seite 4: Auspacken Der Maschine
Auspacken der Maschine Schäden Etwaige Schäden sofort dem für den Transport Verant- wortlichen melden. Kontrollieren, daß die Waschmaschine unbeschädigt ist. Eventuelle Schäden, Fehler oder fehlende Teile sofort dem Verkäufer melden. Niemals Verpackungs- material unbeaufsichtigt lassen, so daß Kinder damit spielen können. Anheben der Maschine Die Maschine vorsichtig anheben. -
Seite 5: Beschreibung Der Maschine
Beschreibung der Maschine Vorderseite Bedienungsfeld Türgriff Tür Alle Füße sind höhenverstellbar Rückseite Zulaufschlauch Anschlußkabel Ablaufschlauch Transportsicherungsschrauben - 5 -... -
Seite 6: Bedienungsfeld
Beschreibung der Maschine Bedienungsfeld Drucktasten Drehknöpfe und Waschmittelfach (EIN/AUS) – Wird betätigt, um die Maschine Temperaturwähler - Einstellung der Temperatur zu starten, nachdem Waschprogramm und bis 90˚, beachten Sie Pflegehinweise in Temperatur gewählt wurden. (Siehe auch Punkt den Textilien. Signalleuchte.) Programmwähler - Einstellung des Wasch- –... -
Seite 7: Bedienung
Bedienung Bevor die Maschine benutzt werden kann, muß ein Waschprogramm ohne Wäsche durchlaufen, um etwaige bei der Herstellung entstandene Verun- reinigungen zu beseitigen. Etwa 1 dl Waschmittel in die Trommel einfüllen und Programm G (40°) starten. Nachdem das Programm beendet ist, kann die Maschine benutzt werden. -
Seite 8: Programmübersicht
Programmübersicht Baumwollwäsche (3.0 kg Trockengewicht) Wäsche- Verschmut- Programm- Tempera- Progr. dauer Programm- zungsgrad wahl turwahl in Minuten inhalt Waschprogramm 90˚ Koch- Stark mit Vorwäsche. ~147 wäsche verschmutzt 3 Spülgänge und Schleudern 800 U/Min. Waschprogramm 90˚ Koch- Normal ohne Vorwäsche. ~135 wäsche verschmutzt 3 Spülgänge und... -
Seite 9: Synthetik- Und Feinwäsche (1.5 Kg Trockengewicht) Wolle (1.0 Kg Trockengewicht)
Synthetik- und Feinwäsche (1.5 kg Trockengewicht) Wolle (1.0 kg Trockengewicht) Verschmut- Programm- Tempera- Progr. dauer Programm- Wäsche- zungsgrad wahl turwahl in Min. inhalt Waschprogramm 60˚ ohne Vorwäsche. Normal Pflegeleicht 3 Spülgänge und verschmutzt Schleudern 600 U/Min. Abpumpen. Waschprogramm 40˚ ohne Vorwäsche. Leicht Pflegeleicht 3 Spülgänge und... -
Seite 10: Wartung
Wartung Gehäuse Die Maschine außen mit einem milden Reinigungs- Alkoholhaltige Reinigungsmittel, Verdünner oder mittel reinigen und danach mit einem feuchten Tuch ähnliche Mittel dürfen nicht verwendet werden. nachwischen. Waschmittelfach Nach einiger Zeit lagern sich Wasch- und Weichspül- mittelreste im Waschmittelfach ab und sollten daher regelmäßig durch Ausspülen mit Wasser entfernt werden. -
Seite 11: Allgemeine Informationen Zur Wäsche
Allgemeine Informationen zur Wäsche Wasch- und Weichspülmittel Flüssige Waschmittel Statt Waschpulver kann bei Programmen mit niedriger Ein gutes Waschergebnis hängt unter anderem von Art oder hoher Temperatur auch ein geeignetes Flüssig- und Dosierung des Waschmittels ab. Zu viel Waschmittel waschmittel verwendet werden. In diesem Fall wählen ist unnötig und schadet der Umwelt. -
Seite 12: Wenn Die Maschine Nicht Funktioniert
Wenn die Maschine nicht Funktioniert Fehler Kontrollieren Die Maschine startet nicht. Ist die “EIN/AUS”-Taste gedrückt? Ist der Netzstecker in der Steckdose? Ist die Sicherung rausgesprungen? Ist die Tür richtig verschlossen? Ist der Programmwähler korrekt eingestellt? Ist der Wasserhahn geöffnet? Die Maschine füllt kein Wasser ein. Ist der Wasserhahn geöffnet? Ist die Wasserzufuhr im Haus zeitweilig unterbrochen? Ist der Zulaufschlauch gebogen oder hat er Knicke? -
Seite 13: Service
Technische daten Abmessungen Höhe 67 cm Breite 49,5 cm Tiefe 51,5 cm Gewicht (netto) 54 kg Empfohlene Baumwolle 3.0 kg kapazität trockengewicht Synthetik/Feinwäsche 1.5 kg Wolle 1.0 kg Wasserdruck Minimum 5 N/cm (0,5 kp/cm Maximum 100 N/cm (10 kp/cm Trommelvolumen 27 Liter Schleudern Maximum... -
Seite 14: Installation
Installation Niveaujustierung Die Maschine muß auf einem festen, ebenen Untergrund stehen und darf nicht an Wände oder Möbel stoßen. Justieren Sie die Stellfüße so, daß die Maschine waagerecht und auf allen vier Füßen steht. Die Stellfüße sind mittels der vorhandenen Konterscheiben, nach der Aufstellung des Gerätes, zu fixieren (Abb. -
Seite 15: Wasserablauf
Wasserablauf Der Ablaufschlauch kann auf drei verschiedene Arten montiert werden: Über den Rand eines Ausgusses: In diesem Fall ist sicherzustellen, daß sich der Schlauch nicht bewegen kann, wenn das Wasser abgepumpt wird. Er kann beispielsweise an einem Wandhaken befestigt werden oder mit einer Schnur am Wasserhahn (Abb.1).
