Für Wasserpumpe: Spannung 230V, Kapazität ≤500W
Trennschalter/Sicherung
(Vorbereitung von Kunden)
Erdend
Stromversorgung
230V~/50Hz
Trennschalter/Sicherung
(Vorbereitung von Kunden)
Stromversorgung
230V~/50Hz
Erdend
Die potentialfreien Kontakte P1/P2 können benutzt werden für eine selbsttätige Zuschaltung der Filterpumpe durch die
Wärmepumpe. Wenn die Leitung der Filterpumpe ca. 500 Watt übersteigt, muss diese über ein externes Relais bzw.
Schütz angesteuert werden, um eine Überlastung der internen Schaltkontakte zu vermeiden.
Die Kontakte P1/P2 können auch unbenutzt bleiben. In diesem Fall registriert der in der Wärmepumpe vorhandene
Flusswächter (Flow-Switch), ob Durchfluss vorhanden ist und schaltet dann erst die Wärmepumpe zu. Wenn von der
Filterpumpe kein Durchfluss kommt, wird im Display E3 angezeigt - dies ist normal und kein Fehler. Sobald wieder
Durchfluss vorhanden ist, startet die Wärmepumpe automatisch.
Wenn die Wärmepumpe nicht selbsttätig bei Bedarf die Filterpumpe zuschalten kann, müssen Sie für ausreichend lange
Filterlaufzeiten sorgen. Ansonsten kann die Wärmepumpe den Pool nicht ausreichend beheizen.
Bei Frostgefahr muss die Wärmepumpe entweder ununterbrochen durchströmt werden oder sie wird außer Betrieb
genommen und entleert. Ansonsten drohen Frostschäden, welche von der Garantie nicht gedeckt sind.

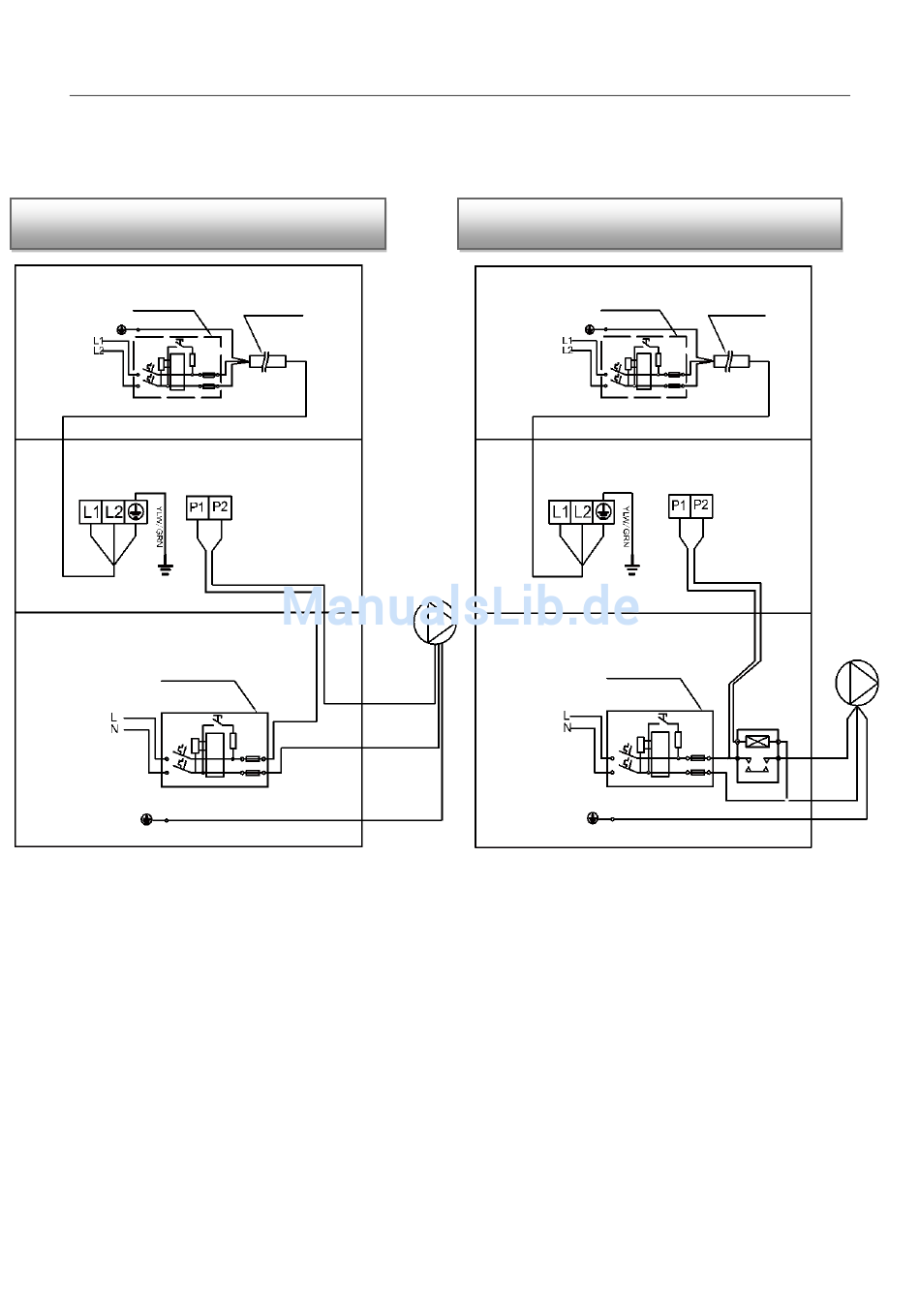

Anhang 1: Heizpriorität Schaltplan (Optional)
Stromversorgung
skabel
Wasserpumpe
Wasserpump
ü
F
Für Wasserpumpe: Spannung 230V, Kapazität >500W
Trennschalter/Sicherung
(Vorbereitung von Kunden)
Erdend
Stromversorgung
230V~/50Hz
e
Trennschalter/Sicherung
(Vorbereitung von Kunden)
Stromversorgung
230V~/50Hz
Erdend
Seite 16
r Installateure und Fachleute
Stromversorgung
skabel
Wasserpump
e
Schaltschütz
e
Wasserpump
