Technisches Handbuch
Wetterstation [SCN-WS3HW.01]
2.4 Aufbau & Bedienung

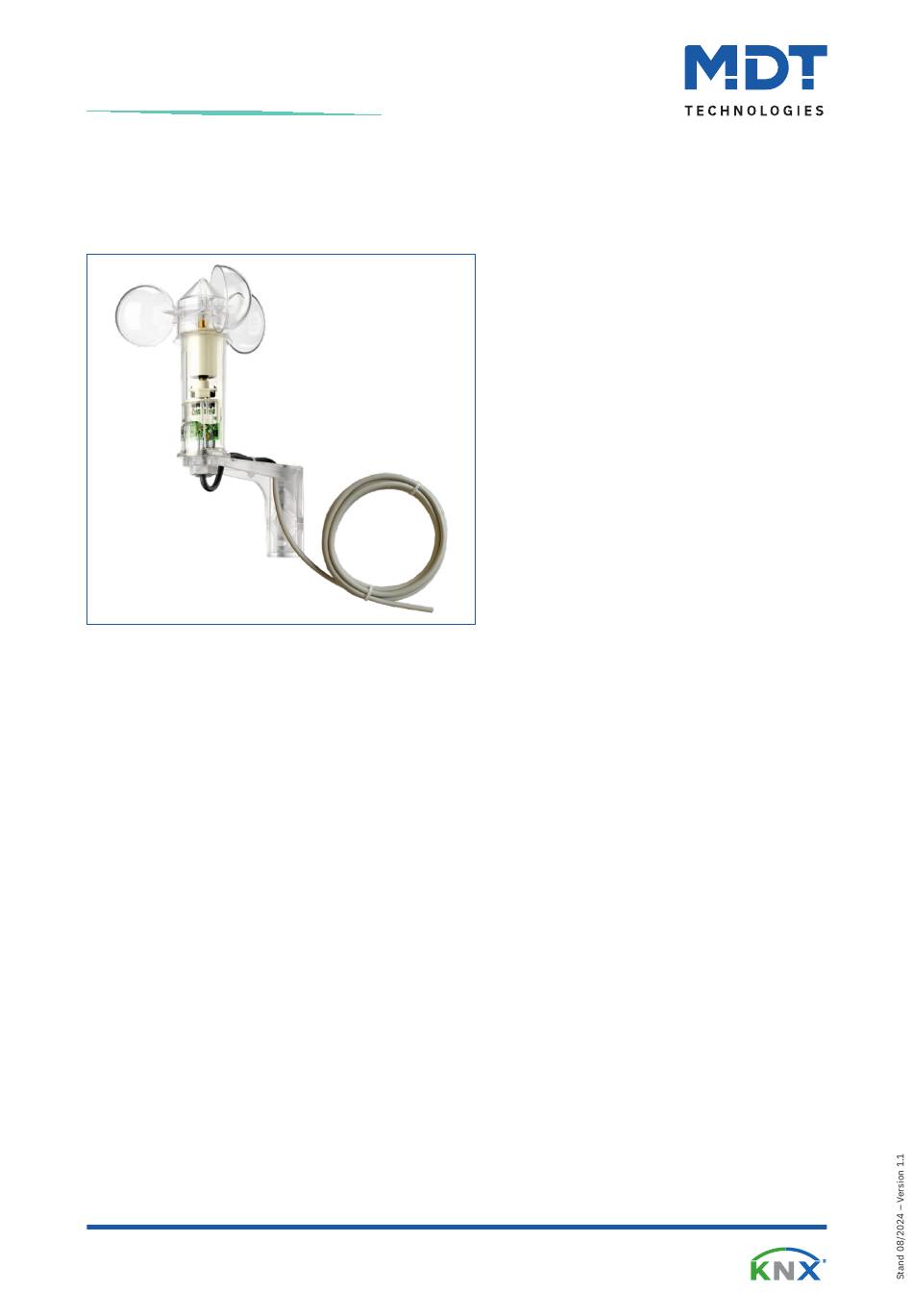

Das folgende Bild zeigt den Aufbau des Gerätes:
2
3
Abbildung 2: Aufbau & Bedienung
1 = Anschlusskabel
2 = Programmiertaste (Reedkontakt)
3 = Programmier LED
2.5 Inbetriebnahme
1. Verdrahtung des Gerätes nach Anschlussschema.
2. Schnittstelle an den Bus anschließen.
3. Busspannung zuschalten.
4. Programmiermodus am Gerät mit Hilfe des mitgelieferten Magneten aktivieren
(rote Programmier-LED leuchtet dauerhaft).
5. Physikalische Adresse in der ETS einstellen und programmieren (Programmier-LED erlischt).
6. Einstellungen im Applikationsprogramm vornehmen und programmieren.
