Technisches Handbuch
Wetterstation [SCN-WS3HW.01]
2.2 Funktionen
Helligkeitssensor
Jeder der 3 Himmelsrichtungen Ost, Süd und West, stehen ein eigener Helligkeitssensor mit zwei separat
einstellbaren Schwellwerten und einer eigenen Fassadensteuerung zur Verfügung. Dadurch können
sowohl der Helligkeitswert, 2 Schwellwerte, als auch absolute Höhen- und Lamellenpositionen oder
Szenen zur Beschattung an einem Jalousieaktor weiterverarbeitet werden. Beide Schwellwerte und die
Fassadensteuerung können per Objekt gesperrt werden.
Dämmerungssensor
Der Dämmerungssensor stellt das „Tag/Nacht Objekt" über einstellbare Lux Werte für den KNX Bus bereit.
Dadurch können andere KNX Komponenten automatisch in den Nachtmodus wechseln. Das zusätzliche
Auf/Ab Objekt kann dazu verwendet werden Jalousien oder Rollladen morgens und abends helligkeitsab-
hängig auf und ab zu fahren.
Windsensor
Zwei einstellbare Schwellwerte lassen Markisen und Jalousien sowie Rollladen bei zu starkem Wind in ihre
Schutzpositionen fahren. Die Mindestdauer für das Über- und Unterschreiten der eingestellten Windge-
schwindigkeit kann angepasst werden. Die Windgeschwindigkeit [m/s] kann beispielsweise in einer
Visualisierung oder an einem Taster mit Display dargestellt werden.
Temperatursensor
Die gemessene Außentemperatur kann über einen der beiden einstellbaren Schwellwerte, beispielsweise
die Beschattung der MDT Jalousieaktoren sperren bzw. freigeben.
Teach-in und Testfunktion
Ist die Fassadensteuerung eingerichtet, können die Beschattungspositionen jeder Zeit einfach und
komfortabel über das Teach-In Objekt verändert werden. Die integrierte Testfunktion erleichtert die
Inbetriebnahme mit der ETS.
2.3 Anschlussschema

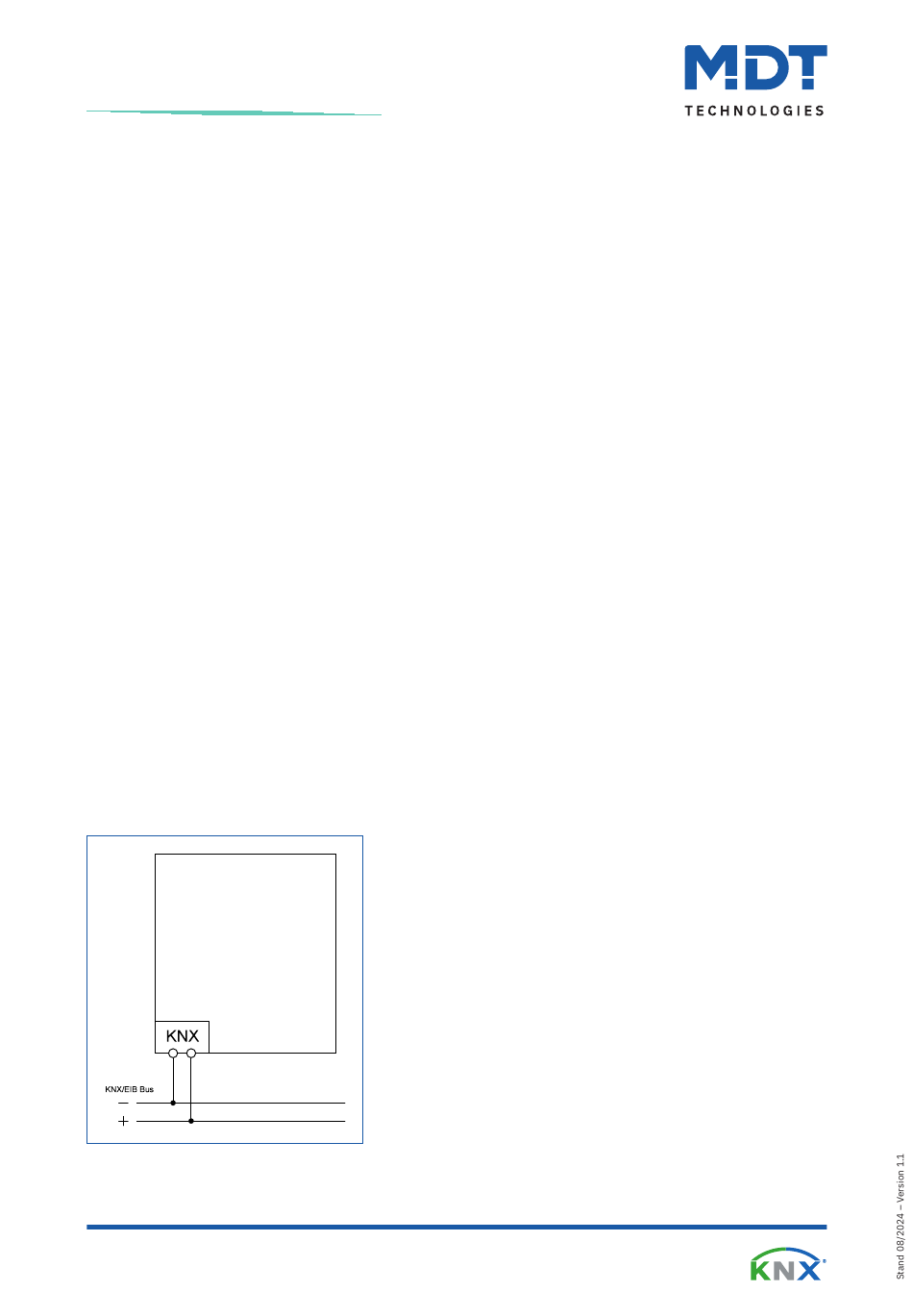

Das folgende Bild zeigt das exemplarische Anschlussschema:
Abbildung 1: Anschlussschema
