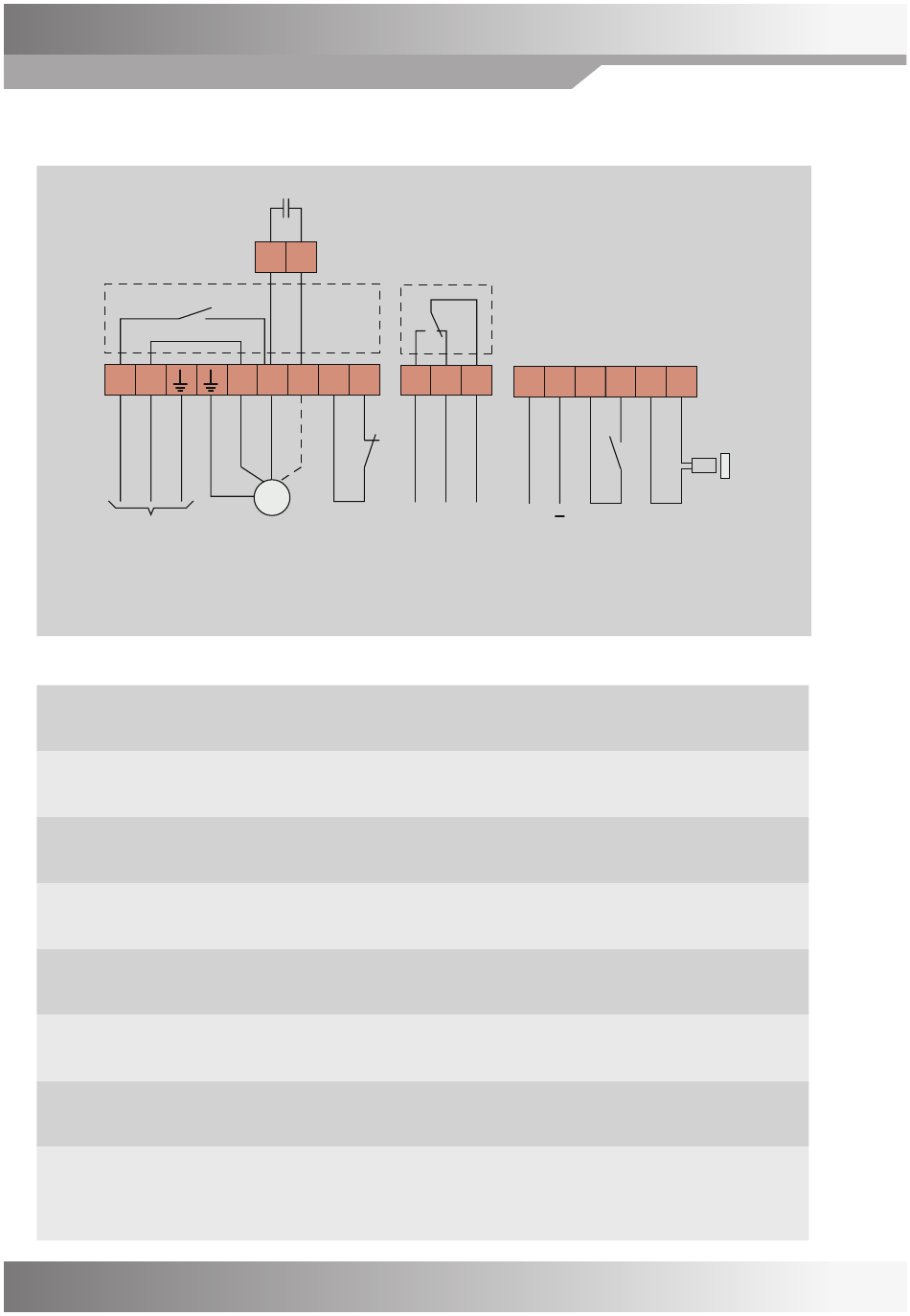

ANSCHLUSSSCHEMA
Stromanschluss
Kondensator wird an
Motorgröße angepasst
L N
1x 230 V
EINSCHALTUNGEN
Versorgungsspannung
(L-N)
Motor
(U-V-W)
Kondensator
(C-C)
Thermokontakt
(T-T)
Alarmrelais
(13-14-15)
Eingangssignal
(2-3)
Betrieb
(5-6)
Umdrehungswächter
(9-10)
C C
U V W
T
T
13 14 15
M
1 ~
1x230 V
Termo-
kontakt
(Max 2 A / 250 V AC)
1x230 V +/-10 %, 50 Hz.
1-phasiger Motor 230 V.
Siehe hierzu auch gesonderten Schaltplan, Seite 5.
Nach Empfehlungen des Motorherstellers.
Muss überbrückt werden, wenn der Thermokontakt im Motor nicht
angeschlossen wird.
Schließt zwischen 14-15 bei Alarm nach Stromausfall.
Max. 2 A / 250 V AC
0-10 V.
Plus anschließen an Klemme 2, minus an Klemme 3.
Muss überbrückt werden, wenn externer Start nicht angewendet wird.
Weißes Kabel anschließen an Klemme 9, minus an Klemme 10.
Magnet mit der Südseite (S) zum Geber montieren.
Abstand max. 15 mm.
Signale
2 3 5 6 9 10
+
Eingangssignal
Alarmrelais
0-10 V
4
w
br
S
Betrieb Umdrehungs-
wächter
