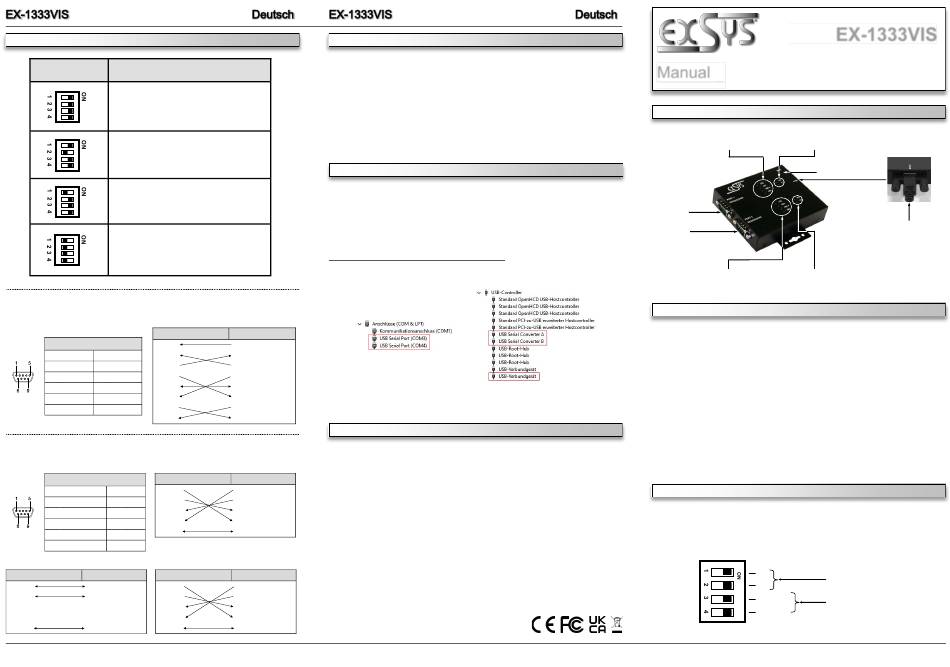

DIP-SCHALTER & ANSCHLÜSSE
DIP-Schalter
Beschreibung
RS-485 2-Draht Mode
(Werkseinstellung)
RS-485 4-Draht Mode
RS-422 Mode
RS-232 Mode
(Bemerkung: Pin 1 und Pin 2 müssen
auf OFF gestellt werden um im
RS-232 Mode zu arbeiten)
RS-232 Anschlussbelegung:
Verdrahtung RS-232
DB 9M
DB9 (EX-1333VIS)
9 Pin Stecker Seriell
1 DCD
Pin
Signal
Pin
Signal
2 RXD
3 TXD
1
DCD
6
DSR
4 DTR
2
RXD
7
RTS
5 GND
3
TXD
8
CTS
6 DSR
4
DTR
9
RI
7 RTS
5
GND
8 CTS
RS-422/485 Anschlussbelegung:
DB 9M
Verdrahtung RS-422:
DB9 (EX-1333VIS)
9 Pin Stecker Seriell
1 TXD-
Pin
Signal
Pin Signal
2 TXD+
1
TXD- (DATA-)
6
NC
3 RXD+
2
TXD+ (DATA+)
7
NC
4 RXD-
3
RXD+
8
NC
5 GND
4
RXD-
9
NC
5
GND
Verdrahtung RS-485 2-Draht
Verdrahtung RS-485 4-Draht
DB9 (EX-1333VIS)
RS-485 (Endgerät)
DB9 (EX-1333VIS)
1 TXD-
1 TXD-
1 TXD-
2 TXD+
2 TXD+
2 TXD+
3 RXD+
3 RXD+
3 RXD+
4 RXD-
4 RXD-
4 RXD-
5 GND
5 GND
5 GND
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-1333VIS geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des EX-1333VIS.
2.
Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-
Buchse an Ihrem PC.
3.
Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation" fortfahren.
TREIBER INSTALLATION
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter
und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, laden Sie bitte als
erstes den Treiber auf unserer Homepage (www.exsys.de / www.exsys.ch) herunter. Nun wählen
Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber. Folgen Sie den
Installationsanweisungen und schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach
der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „USB-Controller" folgende Einträg sehen:
RS-232 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
Sind diese oder ähnliche Einträge vorhanden, ist der EX-1333VIS richtig installiert.
7 RTS
8 CTS
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
RS-422 (Endgerät)
1 TXD-
2 TXD+
3 RXD+
4 RXD-
5 GND
RS-485 (Endgerät)
1 TXD-
2 TXD+
3 RXD+
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
4 RXD-
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
5 GND
www.exsys.de
www.exsys.ch
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
3
Manual
Anleitung
Vers. 1.1 / 22.08.24
Vers. 1.0 / 06.03.24
Vers. 1.0, 21.12.22
LAYOUT
Mode LED for Port 1
TX/RX LED for Port 1
Power LED
Port 1
Port 2
Mode LED for Port 2
TX/RX LED for Port 2
DESCRIPTION & TECHNICAL INFORMATION
The EX-1333VIS USB to Serial RS-232/422/485 converter in a metal case provides two high
performance RS-232, 422 or 485 serial UART 16C550 interfaces with 15KV ESD surge
protection and 2.5KV isolation. It is designed to connect serial devices to the USB 1.1 to 3.2
Gen 2 bus of a PC, server or workstation. The supplied EX-K1542V cable can be attached to
the EX-1333VIS using knurled screws without the need for a screwdriver. It is therefore
impossible to disconnect the cable yourself. Thanks to the simple installation on the USB port,
there is no need to open the computer and the converter can be installed while the computer is
running. With the optional DIN-Rail kit (EX-6099), the EX-1333VIS can be mounted on a DIN-
Rail in a 19" rack.
Compatibility:
USB 1.1, 2.0 & 3.2
Operating Systems:
Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /
Linux / MAC
Connectors:
2x 9 Pin Connector Serial RS-232/422/485, 1x USB 2.0 B-Port
Extent of delivery:
EX-1333VIS, USB 2.0 Cable (screw lock), Manual
DIP-SWITCH & CONNECTORS
There are two 4-pin DIP switches on the bottom of the EX-1333VIS. Each DIPswitch is
responsible for one serial port. Pin 1 and pin 2 (marked M1 and M0) have the function to switch
between the three modes RS-232, RS-422 and RS-485. Pin 3 and pin 4 (marked TERM ON)
have the function to switch the terminating resistors for the RS-422/485 modes on or off.
M1
RS-232/422/485 Mode Switch
M0
TERM ON
Switch for terminating resistors
TERM ON
4
EX-1333VIS
USB B-Port
(screw lock)
