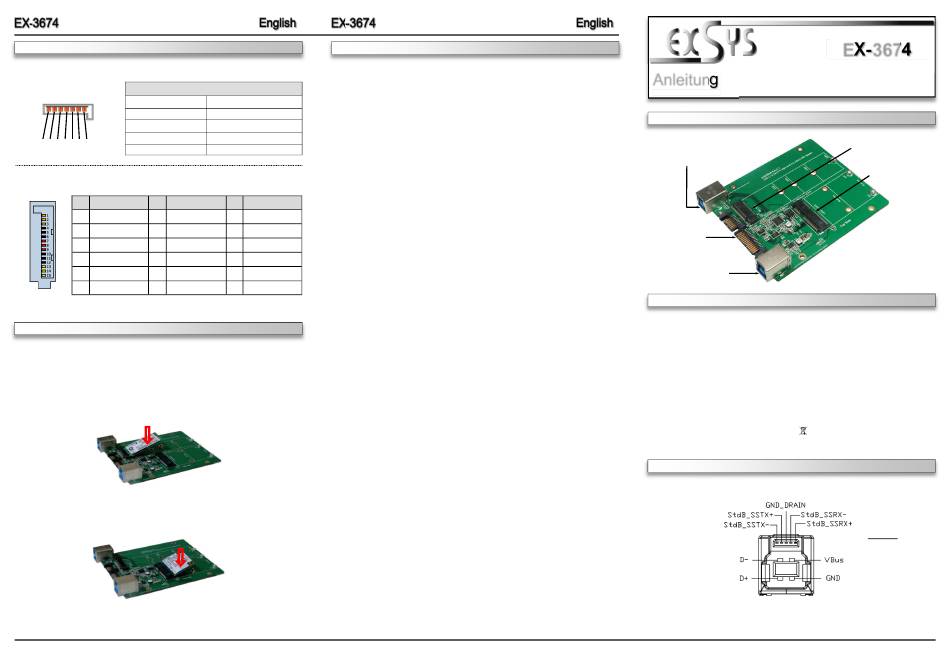

Exsys EX-3674 Anleitung

CONNECTORS
SATA 3 (Data):
SATA 3 Connector
Pin Signal
1 GND
2 A+ (Transmit)
3 A- (Transmit)
7 6 5 4 3 2 1
4 GND
SATA 3 (Power):
Pin Assignment Pin Assignment
1 3.3 Volt (Orange) 7 5 Volt (pre-charge)
2 3.3 Volt (Orange) 8 5 Volt (Red)
3 3.3 Volt (pre-charge) 9 5 Volt (Red)
4 Ground (Black) 10 Ground (Black)
5 Ground (Black) 11 Reserved
6 Ground (Black) 12 Ground (Black)
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between
PC's, we can give you only a general installation guide for the EX-3674. Please refer your comput-
er's reference manual whenever in doubt.
1. Attach the EX-3674 with the included M3x5mm screws.
2. Now insert your M.2 NGFF module into the M.2 NGFF slot. At first
the pins into the slot and then press the module from above onto the board
After them attach the module with the included screws. (If you do not have a M.2 NGFF
module, continue with point 3.)
3. Now insert your mSATA module into the mSATA slot. At first
into the slot and then press the module from above onto the board
attach the module with the included screws.
5
HARDWARE INSTALLATION
4. Now connect the EX-3674 with an USB 3.1 port or SATA connector at your PC.
5. Now you can start your PC.
Pin Signal
5 B- (Receive)
6 B+ (Receive)
7 GND
Pin Assignment
13 12 Volt (pre-charge)
14 12 Volt (Yellow)
15 12 Volt (Yellow)
insert the module with
(see picture).
insert the module with the pins
(see picture). After them
AUFBAU
USB 1:
USB 3.1 (Gen2) A-Buchse
für den Anschluss am PC
22 Pin SATA und
Power Anschluss
USB 2:
USB 3.1 (Gen2) A-Buchse
für den Anschluss am PC
BESCHREIBUNG & TECHNISCHE DATEN
Der EX-3674 Konverter ist eine Platine die als Ersatz für eine 2.5-zoll Festplatte und SSD
dienen soll. Die EX-3674 ist mit zwei USB 3.1 (Gen2) Buchsen und einem SATA 3 Stecker zum
Anschluss an den PC ausgestattet. Auf der Platine stellt die EX-3674 Ihnen einen M.2 NGFF
Slot und einen mSATA Slot zur Verfügung. Die EX-3674 gewährleistet eine sichere Datenüber-
tragung und exzellente Performance von bis zu 10Gbit pro Sekunde! Er unterstützt den Self
Powered und Bus Powered Modus.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
USB 3.1 (Gen1) B-Buchse:
6
Anleitung
Vers. 1.0 / 01.12.16
USB 2.0, 3.0 & 3.1 & SATA 2 & 3
Windows 7, 8.x/ 10/ Linux 3.19 oder höher
2x USB 3.1 (Gen2) A-Buchse, 1x SATA 3 Stecker, 1x 67 Pin M.2 NGFF,
1x 16 Pin mSATA
EX-3674, Anleitung, Schrauben für M.2 und mSATA Module
CE / FCC / RoHS / WEEE DE97424562 / WHQL
1
EX-3674
Slot für M.2 NGFF Modul
(B-Key oder B+M-Key)
Slot für mSATA Modul
(Half Size und Full Size)
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
