Einbauanleitung Primor 1000
5.1 Einbau Eingabeeinheit FL (Frontbefestigung)
Notbestromung

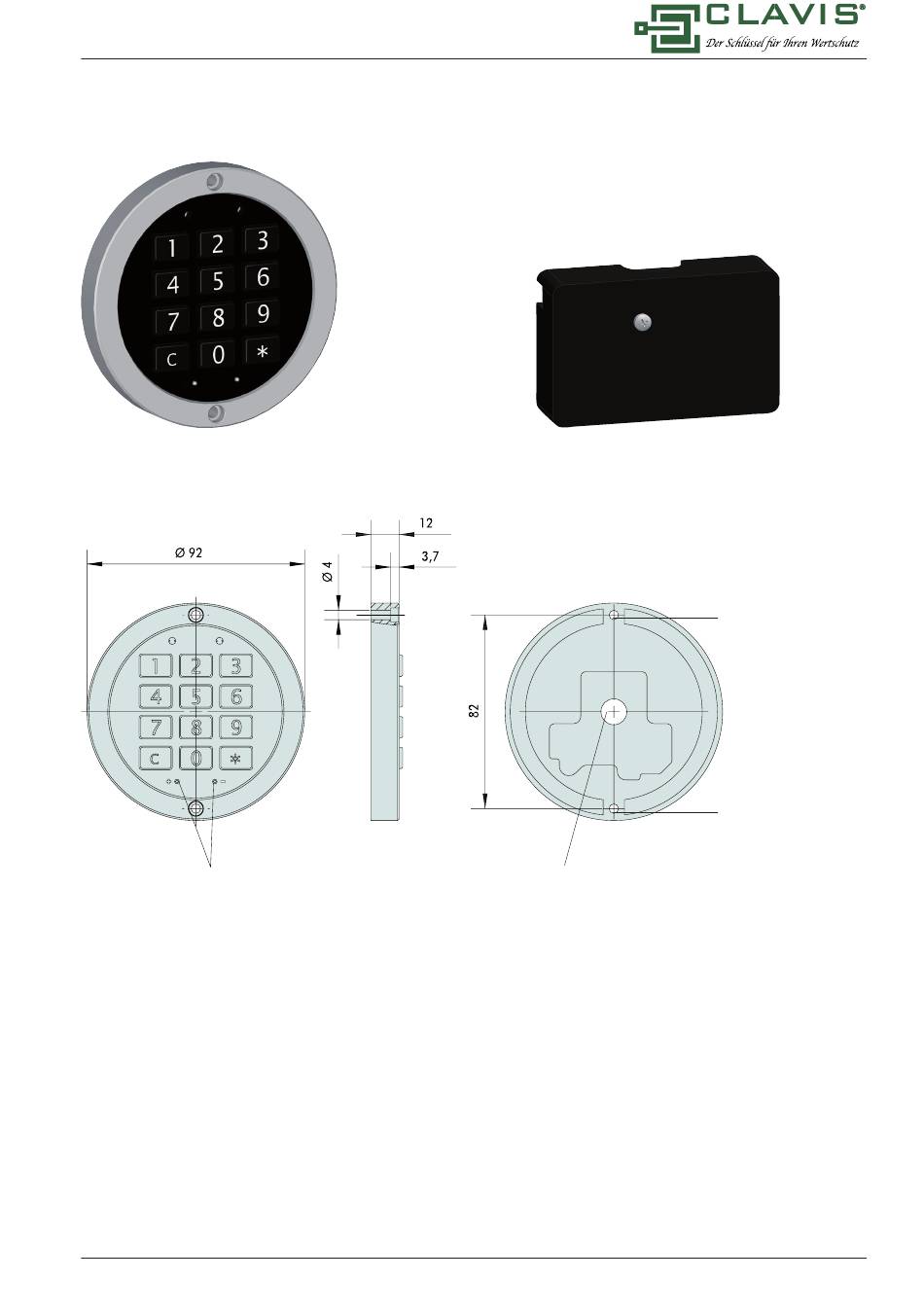

Abb. 13: Einbaumaße Frontbefestigung Eingabeeinheit FL
• Frontbefestigung:
Bei der Frontbefestigung der Eingabeeinheit, sind auf der Vorderseite der Tresortür 2 Gewinde-
bohrungen M3 einzubringen. (EN 1300 A - VdS Klasse 1)
• Für das Verbindungskabel (Eingabeeinheit - Schloss) ist eine Durchgangsbohrung Ø 8 mm in der Tür, mittig zur Eingabeeinheit
erforderlich. Es ist darauf zu achten, dass durch diese Bohrung und auch durch die Befestigungsbohrungen der Eingabeein-
heit kein Zugang zu sicherheitsrelevanten Teilen möglich ist. Es muss darauf geachtet werden, dass die Eingabeeinheit nicht
beschädigt wird.
5.2 Einbau Batteriefach
Das Batteriefach ist auf der Innenseite der Tür zu befestigen. Es wird empfohlen, das Batteriefach so anzubringen, dass es
ohne Abschrauben der Türinnenverkleidung zugänglich ist. Um einen Kurzschluss bzw. eine Selbstentladung zu vermeiden,
darf keine Verbindung der Anschlüsse des Batteriefachs mit anderen Bauteilen bestehen.
09.11.2012
externes Batteriefach
Kabeldurchlass
Befestigungsposition
für Schrauben M3
Bohrmittelpunkt
identisch für Front-
und Innenbefestigung
Befestigungsposition
für Schrauben M3
