Kurzbedienungsanleitung
EN 45011
0908/HSL09-04 Hochsicherheitsschloss Klasse B
0908/HSL09-05 Hochsicherheitsschloss Klasse C
DIN EN 1300
M109316 Hochsicherheitsschloss – Klasse 2
M109318 Hochsicherheitsschloss – Klasse 3
G106016 / G106015 Sperreinrichtung - Klasse C
G105133 / G102013 Schalteinrichtung - Klasse C
G108061 Überfallmelder – Klasse C
G108062 Überfallmelder – Klasse C
CLAVIS Deutschland GmbH
Schillerstraße 47-51
34117 Kassel
High Security Lock Class B (TwinLock 7260 Business)
High Security Lock Class C (TwinLock 7220 Business)
High Security Lock Class EN B (TwinLock 7260 Business)
High Security Lock Class EN C (TwinLock 7220 Business)
Blocking Device TwinXT Class C
ACE Arming Device Class C
Hold-Up Detector TwinXT
Hold-Up Detector TwinAlarm
Telefon:
+49 (0)561 988 499-0
Fax:
+49 (0)561 988 499-99
E-Mail:
info@tresore.eu
Internet:
www.tresore.eu
www.tresorschloss.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Clavis TwinLock 7220 Business
Inhaltszusammenfassung für Clavis TwinLock 7220 Business
- Seite 1 M109316 Hochsicherheitsschloss – Klasse 2 High Security Lock Class EN B (TwinLock 7260 Business) M109318 Hochsicherheitsschloss – Klasse 3 High Security Lock Class EN C (TwinLock 7220 Business) G106016 / G106015 Sperreinrichtung - Klasse C Blocking Device TwinXT Class C...
-
Seite 2: Inhaltsverzeichnis
TwinLock 7220 / 7260 Business Inhaltsverzeichnis – Table of Contents Deutsch German Zu dieser Dokumentation................. 5 Inhalt und Nutzung................ 5 Benutzerqualifikation..............5 Textauszeichnungen und Formatierung ........5 Bedienung....................7 Allgemein ..................7 Autorisierung der Benutzer ............8 Menüführung in Bedieneinheit FlatControl........9 PIN-Codes .................. - Seite 3 TwinLock 7220 / 7260 Business Inhaltsverzeichnis Kurzbedienungsanleitung Zu dieser Dokumentation................. 5 Inhalt und Nutzung................ 5 Benutzerqualifikation..............5 Textauszeichnungen und Formatierung ........5 1.3.1 Sicherheitshinweise..............5 1.3.2 Symbolbedeutungen..............6 1.3.3 Handlungsanweisungen ............6 Bedienung....................7 Allgemein ..................7 2.1.1 Der Systemstatus ................8 Autorisierung der Benutzer ............8 Menüführung in Bedieneinheit FlatControl........
-
Seite 4: Zu Dieser Dokumentation
- Business IP und soll Sie beim Öffnen und Schließen der Wertbehältnisse unterstützen. Es beschreibt die Abläufe für die Systemvarianten der VdS-Klassen 2 (TwinLock 7260 Business und – Business IP) und 3 (TwinLock 7220 Business und – Business IP). -
Seite 5: Symbolbedeutungen
TwinLock 7220 / 7260 Business 1.3.2 Symbolbedeutungen Benützen Sie die Bedieneinheit FlatControl. Nach 30 Sekunden ohne Eingabe begibt sich diese in den Ruhezustand. Für die folgenden Schritte benötigen Sie Werkzeug. Für die folgenden Schritte benötigen Sie einen PIN-Code für Benutzer. Für die folgenden Schritte benötigen Sie einen Mastercode. -
Seite 6: Bedienung
Bedienung TwinLock 7220 / 7260 Business So formatierter Text fordert Sie auf, etwas zu tun. Er kann Bezeichnungen von Tasten und Menüpunkten enthalten. So formatierter Text enthält Resultate, die die Folge davon sind, dass Sie einen Handlungsschritt ausgeführt haben. So formatierter Text am Ende einer Handlungsanweisung zeigt Ihnen, dass Sie das Ziel Ihrer Handlung erreicht haben. -
Seite 7: Autorisierung Der Benutzer
TwinLock 7220 / 7260 Business Bedienung 2.1.1 Der Systemstatus Der Systemzustand ist abhängig davon, ob die Option ‘Zwangsfolge’ (ZF) aktiviert ist oder nicht. Näheres siehe im Handbuch. Mögliche Zustände des Systems: Ungesichert: Schloss 1 (ohne ZF) / alle Schlösser (mit ZF) offen, Anzeige aller Menüs, Systemeinstellungen sind änderbar. -

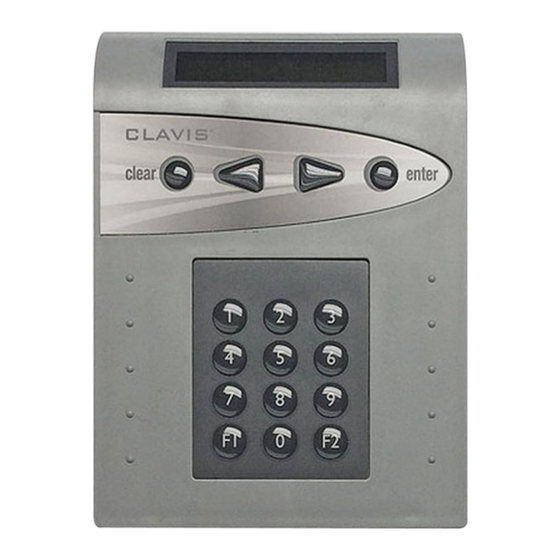

Seite 8: Menüführung In Bedieneinheit Flatcontrol
Bedienung TwinLock 7220 / 7260 Business Menüführung in Bedieneinheit FlatControl (bei geöffnetem System) Systemmenü mit Anzeige 22.08.10 09.30 ▼ Oeffnen Schliessen Scharfschalten (optional) Status / Info ► Mastercode Einstellungen ▼ ► Managercode ► PIN-Code ► Anmelden ▼ ► Abmelden ► Benutzer Anzeige ►... -
Seite 9: Pin-Codes
TwinLock 7220 / 7260 Business Bedienung PIN-Codes Vorsicht Codes mit Ziffern, die persönlichen Daten wie dem Ge- burtsdatum entsprechen, könnten erraten werden. Gefahr der unberechtigten Öffnung. Wählen Sie keine Ziffern, die jemand, der Ihre persönlichen Daten kennt, erraten könnte. Vorsicht Durch die Anmeldung nicht wiederholbarer Codes ist eine Schlossöffnung nicht mehr möglich. -
Seite 10: Pin-Code Eingeben
Bedienung TwinLock 7220 / 7260 Business Der dem Benutzer 225 zugeordnete Managercode aller Schlösser / System- managercode des Schlosses Nr.01 ist werkseingestellt ‘1 1 1 1 1 1 1 1’. Bei Systemen 7260 der VdS Klasse 2 sind die Codes ab Werk ganz ähnlich, siehe Tabelle oben. -
Seite 11: Pin-Code Anmelden (Pin-Code Ändern)
TwinLock 7220 / 7260 Business Bedienung 2.4.3 PIN-Code anmelden (PIN-Code ändern) Der Schlossmaster meldet PIN-Code für Benutzer am Schloss an. Jeder Benutzer kann bei ungesichertem System seinen PIN-Code ändern. Abhängig von der Konfiguration zeigt das Display trivialer Code, wenn ein Anwender Code mit nur einer Ziffer (1,1,1,1,1…) oder als auf- oder absteigende Ziffernfolge (1,2,3,4,5,…... -
Seite 12: Codekarten
Bedienung TwinLock 7220 / 7260 Business Codekarten 2.5.1 Codekarte TwinCard code access Optionale Codekarten (TwinCard code access) können nur vom Schlossmaster an- und abgemeldet werden. Dieser kann für bis zu 99 Benutzer pro Schloss je eine Chipkarte mit Benutzercode anmelden. Werksseitig sind die Kartencodes für die Benutzer 01 –... -
Seite 13: Öffnen Und Schließen
TwinLock 7220 / 7260 Business Bedienung Öffnen und Schließen 2.6.1 Schloss mit PIN-Code öffnen Vorbedingungen Für Sie sind in der Benutzermatrix die Kontrollkästchen PIN- Code, Freigabe, Öffnen und gegebenenfalls Unscharf akti- viert. Der Schlossmaster hat für Sie PIN-Code angemeldet. Drücken Sie kurz die Taste Enter. Der Systemstatus wird geprüft. -
Seite 14: Beim Öffnen Stillen Alarm Auslösen
Bedienung TwinLock 7220 / 7260 Business Wählen Sie gegebenenfalls mit < oder >das Schloss und Enter. Das Display zeigt Code-Eingabe | Benutzer: Master. Wenn Sie Enter drücken, zeigt das Display Master | PIN-Code und Sie können Codekarte wählen und als Schlossmaster öffnen. Wählen Sie mit den Zifferntasten oder mit <... -
Seite 15: Schloss Mit Codeverknüpfung Öffnen
TwinLock 7220 / 7260 Business Bedienung Bestätigen Sie mit Enter. Das Display zeigt Benutzer Nr., gegebenenfalls 0123456789 und Code:. Aus der Anzeige ist ablesbar, wie der Code - hier der Alarmcode - einzugeben ist. Siehe Abschnitt ‘PIN-Code eingeben’. Geben Sie alle Ziffern Ihres Codes außer der letzten ein. Wählen Sie statt der letzten Ziffer (z.B. -
Seite 16: Schloss Mit Öffnungsverzögerung Öffnen
Bedienung TwinLock 7220 / 7260 Business 2.6.5 Schloss mit Öffnungsverzögerung öffnen Vorbedingungen Auf Registerkarte ‘Schlösser’ von TwinComm USB ist ein Wert größer ‘0’ für ‘Öffnungsverzögerung’ gesetzt. Für Sie sind in der Benutzermatrix Freigabe, Öffnen, PIN- Code und / oder Chipkarte sowie gegebenenfalls Unscharf aktiviert. -
Seite 17: Schlösser Mit Parallelcode Öffnen
TwinLock 7220 / 7260 Business Bedienung Geben Sie Ihre(n) Code(s) ein. Siehe Schritt 5 der vorhergehenden Anleitung. Ein akustisches Signal ertönt wiederholt. Das Display zeigt Oeffnen | Bitte warten. Der Riegel fährt ein. Das Display zeigt Oeffnen | Schloss auf: Nr.. Sie haben das Schloss erfolgreich geöffnet. -
Seite 18: Schloss Schließen
Bedienung TwinLock 7220 / 7260 Business 2.6.9 Schloss schließen Vorbedingungen Der Riegelwerkskontakt ist nicht so eingerichtet, dass er ein Schließen Schlosses verhindert. Über Software TwinComm USB ist nicht eingestellt, dass die Schlösser automatisch schließen / nur mit Code-Eingabe geschlossen werden können. Drücken Sie kurz die Taste Enter. -
Seite 19: Schloss Mit Türschalter Automatisch Schließen
TwinLock 7220 / 7260 Business Bedienung 2.6.11 Schloss mit Türschalter automatisch schließen Diese Funktion kann mit Software TwinComm USB eingestellt werden. Vorbedingungen TwinXT oder TwinAlarm sind angeschlossen und aktiviert. In TwinComm USB ist auf Registerkarte ‘Einstellungen’ Option ‘Automatisches Schließen mit Türschalter’ aktiviert. Der Riegelwerkskontakt ist nicht so eingerichtet, dass er automatisches Schließen verhindert. -
Seite 20: Service
Bedienung TwinLock 7220 / 7260 Business Service 2.7.1 System bei Netzausfall mit Spannung versorgen Batteriehersteller bieten passende 9 Volt Blockbatterien unter den Bezeichnun- gen 6LR61 (Alkali-Mangan), 6F22 (Zink-Kohle), 6AM6, 522 an. Sie benötigen ein Adapterkabel (im Lieferumfang), eine aufgeladene 9 Volt Blockbatterie und Zugriff auf die Bedieneinheit. -
Seite 21: Störungsabhilfe
TwinLock 7220 / 7260 Business Störungsabhilfe Störungsabhilfe Fehlermeldungen Autorisierung Codekarte Freigabe Öffnen PIN-Code Schließen&Code Service Unscharfschalten Benutzer ist für den gewählten Vorgang nicht autorisiert. Nach einer Sekunde zeigt das Display, welche Art der Autorisierung dem Benutzer in der Benutzermatrix von TwinComm USB nicht verliehen wurde (siehe unten, ‘Codekarte’, ‘Freigabe’…). - Seite 22 Störungsabhilfe TwinLock 7220 / 7260 Business Codes identisch! Ein neuer Code entspricht dem bisherigen, der zu ändern war. Melden Sie einen anderen Code an. COM-Fehler Fehler Antwort In der Kommunikation zwischen der Bedieneinheit und einer anderen Systemkomponente (z.B. einem Schloss) ist ein Fehler aufgetreten. Die Bedieneinheit hat einen nicht vorgesehenen Befehl empfangen.
- Seite 23 TwinLock 7220 / 7260 Business Störungsabhilfe Fehler Karte In der Kommunikation zwischen Ihrer Bedieneinheit FlatControl und einer Chipkarte ist ein Fehler aufgetreten. Wiederholen Sie den Vorgang. Setzen Sie sich bitte mit dem Support in Verbindung, wenn die Fehlermeldung weiterhin angezeigt wird. Fehler Motor A Fehler Motor B Der Riegel des Schlosses TwinLock kann nicht über Bus A / nicht über...
- Seite 24 Störungsabhilfe TwinLock 7220 / 7260 Business ! Manipulation ! Ein Code wurde mehr als dreimal falsch eingegeben. Kontrollieren Sie im Protokoll, welcher Benutzer dies verursacht hat. Motorfehler Der Riegel eines Schlosses kann nicht bewegt werden. Eventuell ist die Platine oder der Motor des Schlosses defekt oder der Riegel erreicht die Endposition wegen eines mechanischen Problems nicht.
- Seite 25 TwinLock 7220 / 7260 Business Störungsabhilfe Überprüfen sie das Protokoll. Lassen Sie vom für die Sicherheit zuständigen Personal prüfen, ob am System manipuliert wurde. Terminal-Wechsel Die Bedieneinheit wurde gewechselt oder zurückgesetzt. Nach der Öffnung des Schlosses wird die Meldung nicht mehr angezeigt. ...
