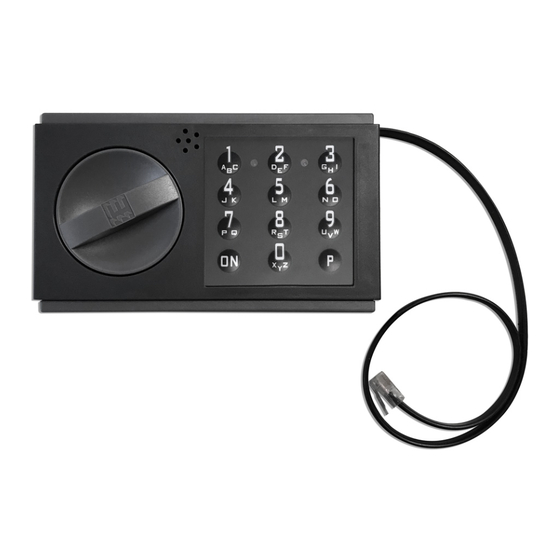

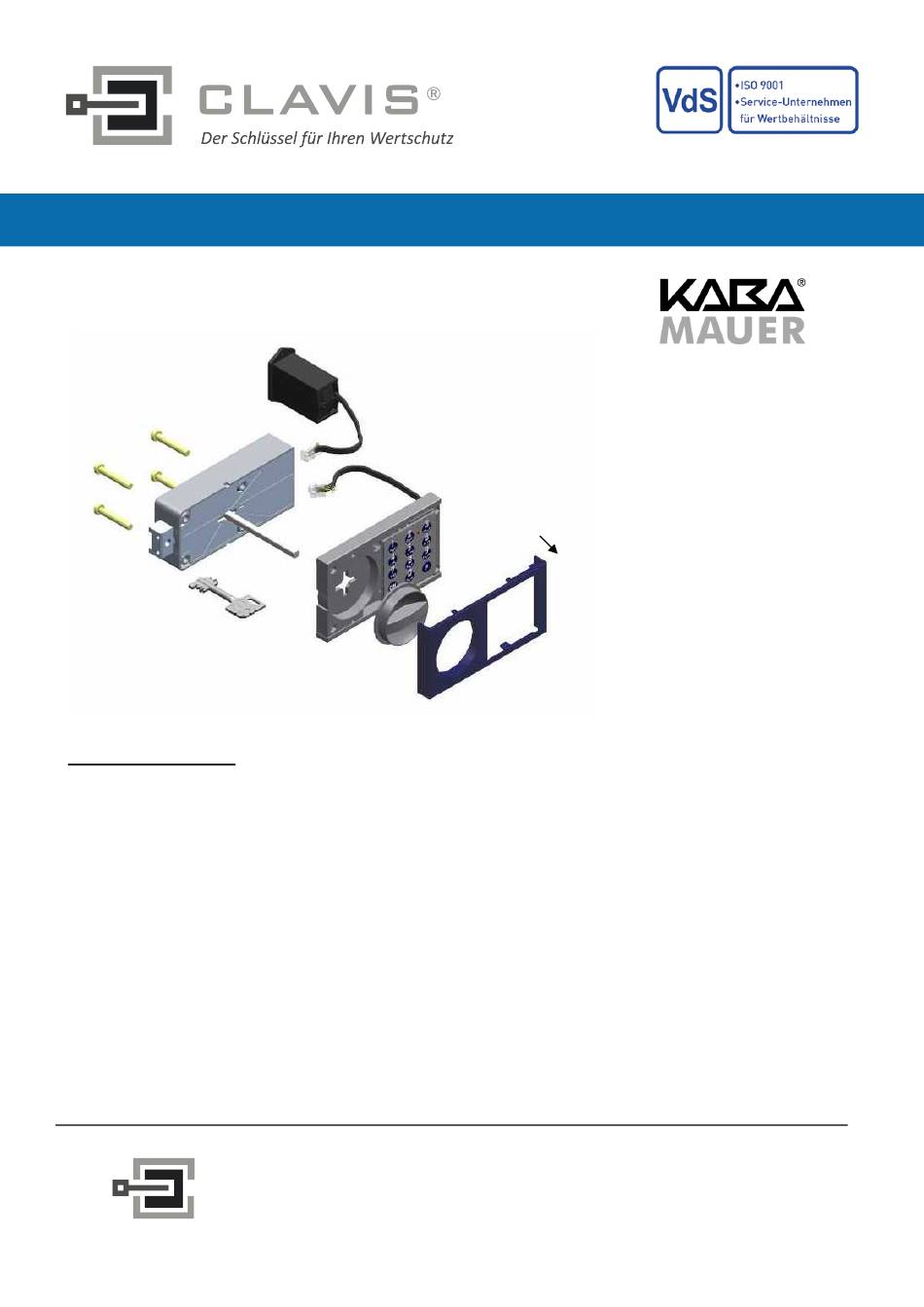

Kaba Mauer Code-Combi B Montageanleitung
82132/33 mit Kunststoffbedieneinheit
1 Allgemeine Hinweise
Diese Montageanleitung ist Grundlage für die ECBS-, VdS-, A2P (CNPP)-, DNV-, UL- Anerkennung. Der Einbau des
Schlosses ist ausschließlich gemäß dieser Anleitung vorzunehmen.
Es sind außerdem die Richtlinien der nationalen Zertifizierungsinstitute zu berücksichtigen und einzuhalten.
•
Setzen Sie nur hochwertige Alkali/Mangan-Blockbatterien ein. Minderwertige Batterien können Oxidationen auslösen, die
zum Funktionsausfall des Schlosses führen.
•
Im Schrank sind kristalline Restfeuchte oder aggressive Gasdämpfe (z.B. vom Lackieren) zu vermeiden, damit die
elektrischen Kontaktflächen nicht angegriffen werden.
•
Beim Einbau ist darauf zu achten, dass keine Verschmutzungen oder Reinigungsmittel (z.B. Reste von Füllstoffen oder
Kaltreiniger) in das Schloss geraten.
•
Schloss/Schlüssel darf nicht gefettet/geölt werden.
CLAVIS Deutschland GmbH
Grüner Weg 38
34117 Kassel
Telefon:
+49 (0)561 988 499-0
E-Mail:
info@tresore.eu
Internet:
www.tresore.eu
www.tresorschloss.de
Seite 1
Stand 27.05.2014
Werbung
Verwandte Anleitungen für Clavis Kaba Mauer Code-Combi B
Inhaltszusammenfassung für Clavis Kaba Mauer Code-Combi B
- Seite 1 Kaba Mauer Code-Combi B Montageanleitung 82132/33 mit Kunststoffbedieneinheit 1 Allgemeine Hinweise Diese Montageanleitung ist Grundlage für die ECBS-, VdS-, A2P (CNPP)-, DNV-, UL- Anerkennung. Der Einbau des Schlosses ist ausschließlich gemäß dieser Anleitung vorzunehmen. Es sind außerdem die Richtlinien der nationalen Zertifizierungsinstitute zu berücksichtigen und einzuhalten.
- Seite 2 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 2 Hinweise zur Schloss- und Bedieneinheitsmontage Ausführung rechts (Standardausführung): Einbauposition Schloss Riegel links, Schlüsselloch waagerecht Riegel unten, Schlüsselloch senkrecht Riegel oben, Schlüsselloch senkrecht Ausführung links Einbauposition Schloss Riegel rechts, Schlüsselloch waagerecht • Veränderungen an Schloss oder Schlüssel können zu Funktionsstörungen führen und sind deshalb zu unterlassen. Ebenso erlöschen hierbei Garantie- und Gewährleistungsansprüche.
- Seite 3 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 25,5 1 2,75 Skizze 1: Schlüsselführung 86101 • Bei Nichtverwendung der Kaba Mauer Schlüssel- oder Schlüsselträgerführung darf der maximale Lochquerschnitt in der Tür des Wertbehältnisses bzw. Schlosspanzerung die in Skizze 2 angegebenen Maße unter der Berücksichtigung der DIN 2768-mH nicht überschreiten.
- Seite 4 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 3 Montage der Eingabeeinheit Verbindungskabel der Bedieneinheit durch die Tür zum Schloss führen. • Es muss sichergestellt sein, dass das Verbindungskabel beim Einbau nicht beschädigt wird. Kabelschutzummantelung oder Litzen dürfen nicht beeinträchtigt werden, da sonst Kurzschlussgefahr besteht.
- Seite 5 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit Antriebswelle mit der gebohrten Seite voraus ins Schloss bis zum Anschlag einführen (nur so ist die Schlossfunktion sichergestellt). Ablängen der Antriebswelle (vor der Montage): das notwendige Längenmaß ergibt sich aus „Abstandsmaß zwischen Montageebene Schloss zu Montageebene Bedieneinheit“ + „40 mm“ (Toleranz: - 0,5 mm). Ablängen nur auf der nicht gebohrten Seite! Abb.
- Seite 6 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6 Montageskizzen 6.1 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98851/0001 Einbaulage Schloss Einbaulage Bedieneinheit 23,5 83 ,5 Türdurchbrüche Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 mm Schlüsselloch (im Schloss) 1 1 ,3 34,5 Separates Batterieschubfach Seite 6...
- Seite 7 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6.2 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98851/0002 Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 mm 23,5 83 ,5 Türdurchbrüche Schlüsselloch (im Schloss) 1 1 ,3 34,5 Separates Batterieschubfach Batteriefachtiefe ca.
- Seite 8 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6.3 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98852/0001 Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 mm Türdurchbrüche Schlüsselloch (im Schloss) 3 ,2 34,5 Separates Batterieschubfach Batteriefachtiefe ca. 60 mm Seite 8 Stand 27.05.2014...
- Seite 9 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6.4 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98852/0002 Einbaulage Schloss Einbaulage Bedieneinheit Türdurchbrüche Kabeldurchführung ⍁ 10 mm oder Ø 11,25 mm ± 0,05 Schlüsselloch (im Schloss) 34,5 Separates Batterieschubfach Batteriefachtiefe ca. 60 mm Seite 9 Stand 27.05.2014...
- Seite 10 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6.5 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98852/0003 Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Ø 11,25 mm ± 0,05 mm Türdurchbrüche Schlüsselloch (im Schloss) 1 1 ,3 34,5 Separates Batterieschubfach Batteriefachtiefe ca. 60 mm Seite 10 Stand 27.05.2014...
- Seite 11 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6.6 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98852/0004 Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Ø 11,25 mm ± 0,05 mm Türdurchbrüche Schlüsselloch (im Schloss) 1 1 ,3 34,5 Separates Batterieschubfach Batteriefachtiefe ca. 60 mm Seite 11 Stand 27.05.2014...
