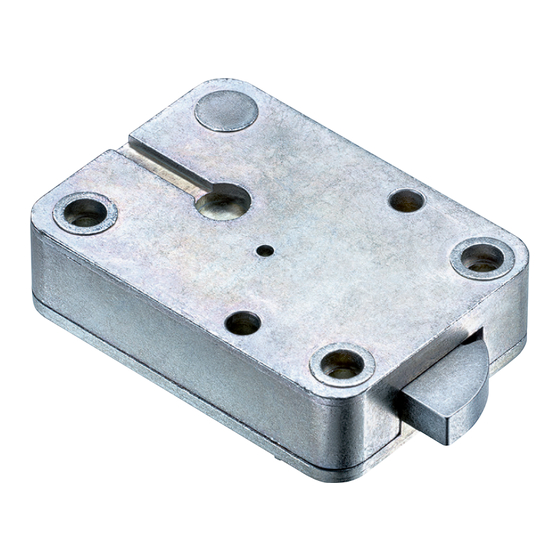

Clavis Primor 1000 Einbauanleitung
Vorschau ausblenden Andere Handbücher für Primor 1000:

Werbung

Einbauanleitung
Primor 1000
Inhaltsverzeichnis
1 Hinweise ������������������������������������������������������������� 2
1.1 Haftungshinweise ������������������������������������������������������ 2
2 Einbau Schloss �������������������������������������������������������� 2
2.1 Schlossmontage ������������������������������������������������������� 2
2.2 Einbau Eingabeeinheit�������������������������������������������������� 3
2.3 Verbindung Eingabeeinheit/Schloss �������������������������������������� 3
2.4 Funktionsprüfung ������������������������������������������������������ 3
3 Einbaubeispiele Schloss/Eingabeeinheit ������������������������������� 4
4 Einbau Eingabeeinheit RO �������������������������������������������� 5
4.1 Einbauübersicht ������������������������������������������������������� 5
4.2 Achslängenberechnung������������������������������������������������� 5
4.3 Montage Befestigungsring ���������������������������������������������� 6
4.4 Aufsetzen der Eingabeeinheit RO ���������������������������������������� 6
4.4.1 Kabelführung Eingabeeinheit RO (drehbar) ������������������������������ 7
4.5 Einbau Eingabeeinheit RO (festgesetzt) ������������������������������������ 7
5 Einbau Eingabeeinheit FL (Innenbefestigung) ���������������������������� 8
5.1 Einbau Eingabeeinheit FL (Frontbefestigung) ������������������������������� 9
5.2 Einbau Batteriefach ���������������������������������������������������� 9
6 Einbau Eingabeeinheit FS ��������������������������������������������10
6.1 Kabelführung Eingabeeinheit FS ����������������������������������������11
Clavis-Deutschland GmbH
Schillerstrasse 47-51, 34117 Kassel
Tel: +49(0)561-988499-0
Fax: +49(0)561-988499-99
Irrtümer und Änderungen vorbehalten
Einbauanleitung Nr. 9999-118-1
web: www.tresore.eu
mail: info@tresore.eu

Werbung

loading

Inhaltszusammenfassung für Clavis Primor 1000

  • Seite 1 Einbauanleitung Primor 1000 Inhaltsverzeichnis 1 Hinweise ������������������������������������������������������������� 2 1.1 Haftungshinweise ������������������������������������������������������ 2 2 Einbau Schloss �������������������������������������������������������� 2 2.1 Schlossmontage ������������������������������������������������������� 2 2.2 Einbau Eingabeeinheit�������������������������������������������������� 3 2.3 Verbindung Eingabeeinheit/Schloss �������������������������������������� 3 2.4 Funktionsprüfung ������������������������������������������������������ 3 3 Einbaubeispiele Schloss/Eingabeeinheit ������������������������������� 4 4 Einbau Eingabeeinheit RO �������������������������������������������� 5 4.1 Einbauübersicht �������������������������������������������������������...
  • Seite 2 Einbauanleitung Primor 1000 1 Hinweise • Lesen Sie bitte vor Inbetriebnahme des Schlosses sorgfältig diese Einbauanleitung. 1.1 Haftungshinweise • Der Einbau des Schlosses und der Eingabeeinheit ist gemäß dieser Einbauanleitung vorzunehmen. • Wir weisen darauf hin, dass die Einbauanleitung Teil der VdS-Anerkennung ist und die Nichtbeachtung zum Verlust dieser Anerkennung führt.
  • Seite 3 Einbauanleitung Primor 1000 2.2 Einbau Eingabeeinheit (siehe ab Seite 5) 2.3 Verbindung Eingabeeinheit/Schloss • Verbindungsstecker des Kabels von/zur Eingabeeinheit in die äußere Steckerposition am Schloss klemmen und Arretierung prüfen (siehe Abb. 3). Zum Lösen den Stecker vorsichtig anheben und herausziehen.
  • Seite 4 Einbauanleitung Primor 1000 3 Einbaubeispiele Schloss/Eingabeeinheit Eingabeeinheit RO (drehbar) als Riegel- werksantrieb S. 5 Eingabeeinheit RO (festgesetzt) S. 7 Eingabeeinheit FL Innenbefestigung/ Frontbefestigung mit externem Batteriefach S. 8 Eingabeeinheit FS S.10 09.11.2012...
  • Seite 5 Einbauanleitung Primor 1000 4 Einbau Eingabeeinheit RO Abb. 4: Maße Eingabeeinheit RO 4.1 Einbauübersicht Befestigungsring für Eingabeeinheit 4 Zylinderschrauben M4 x 10 Verbindungsachse für drehbare Eingabeeinheit Verbindungskabel Eingabeeinheit Abb. 5: Explosionszeichnung Primor RO 4.2 Achslängenberechnung Primor 1000/3000 Um die Länge für die Verbindungsachse (Spindel) als Riegelwerksantrieb zu berechnen, muss die Gesamtlänge mit der not- wendigen Eingriffstiefe im Riegelwerk abgestimmt werden.
  • Seite 6 Einbauanleitung Primor 1000 4.3 Montage Befestigungsring • Zur Montage des Befestigungsrings sind 4 Gewindebohrungen M4 und 1 Bohrung max. Ø 11,4 mm/min. Ø 10,5 mm in die Tresortür einzubringen. Bei Einbau der Eingabeeinheit RO (festgesetzt) ist eine Türlochbohrung von Ø 9 mm ausrei- chend.
  • Seite 7 Einbauanleitung Primor 1000 4.4.1 Kabelführung Eingabeeinheit RO (drehbar) • Verbindungskabel mit Stecker durch die Verbindungsachse führen. • Verbindungskabel mit Stecker durch die Eingabeeinheit führen. • Verbindungsachse von hinten in die Eingabeeinheit stecken und die Eingabeeinheit zu dem verriegelten Elektronikschloss/ Riegelwerk ausrichten.
  • Seite 8 Einbauanleitung Primor 1000 5 Einbau Eingabeeinheit FL (Innenbefestigung) externes Batteriefach Befestigungsposition für Schrauben M5 Bohrmittelpunkt identisch für Front- und Innenbefestigung Befestigungsposition für Schrauben M5 Notbestromung Kabeldurchlass Abb. 12: Einbaumaße Innenbefestigung Eingabeeinheit FL • Innenbefestigung: Die Eingabeeinheit für Innenbefestigung hat auf der Rückseite zwei Gewindebohrungen M5.
  • Seite 9 Einbauanleitung Primor 1000 5.1 Einbau Eingabeeinheit FL (Frontbefestigung) externes Batteriefach Befestigungsposition für Schrauben M3 Bohrmittelpunkt identisch für Front- und Innenbefestigung Befestigungsposition für Schrauben M3 Kabeldurchlass Notbestromung Abb. 13: Einbaumaße Frontbefestigung Eingabeeinheit FL • Frontbefestigung: Bei der Frontbefestigung der Eingabeeinheit, sind auf der Vorderseite der Tresortür 2 Gewinde- bohrungen M3 einzubringen.
  • Seite 10 Einbauanleitung Primor 1000 6 Einbau Eingabeeinheit FS Befestigungsposition für Schrauben M5 Abb. 14: Einbaumaße Eingabeeinheit FS Kabeldurchlass • Für die Befestigung der Eingabeeinheit an der Tresortür müssen von der Vorderseite 2 Gewindebohrungen M5 in die Tür eingebracht werden. • Für das Verbindungskabel (Eingabeeinheit - Schloss) ist eine Durchgangsbohrung mit min. Ø 8 mm und max. Ø 11 mm mittig zur Eingabeeinheit erforderlich.
  • Seite 11 Einbauanleitung Primor 1000 6.1 Kabelführung Eingabeeinheit FS Die Verbindungskabel sind gemäß nachfolgender Abbildungen zu verlegen: Befestigungsschrauben M5 Gehäuseunterteil Verbindungskabel (Eingabeeinheit - Schloss) Batterieclip Verbindungskabel unter der Klemme durchziehen Klappeinheit Abb. 15: Kabelführung Eingabeeinheit FS (Eingabeeinheit - Batterie) Abb. 16: Verlegung Kabel...
