  • Seite 1 LAVAMAT 14810-16810 TURBO ELECTRONIC Der umweltschonende Waschtrockner Benutzerinformation SCHONSCHLEUDERN LAVAMAT TURBO VOR- 1600 TÜR VORWÄSCHE WÄSCHE SCHLEUDERN 1200 START/PAUSE HAUPTWÄSCHE ENERGIESPAREN PUMPEN EIN- SPÜLEN TROCKENZEIT STÄRKEN 40 - 60 MIX WEICHEN SPÜLEN + FEINSPÜLEN KALT SCHLEUDERN ZEIT LAUF- TROCKNEN ZEIT SPAREN SPÜLSTOPP...
  • Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanwei- sung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.
  • Seite 3: Inhaltsverzeichnis

    INHALT Gebrauchsanweisung ........6 Sicherheitshinweise.
  • Seite 4 Inhalt Trockengang vorbereiten........23 Füllmengen.
  • Seite 5 Inhalt Was tun, wenn…..........39 Störungsbehebung .
  • Seite 6: Gebrauchsanweisung

    GEBRAUCHSANWEISUNG Sicherheitshinweise Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherungsgesetz. Dennoch sehen wir uns als Hersteller veranlasst, Sie mit den nachfolgenden Sicher- heitshinweisen vertraut zu machen. Allgemeine Sicherheit • Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt wer- den.
  • Seite 7: Sicherheit Von Kindern

    Sicherheitshinweise Sicherheit von Kindern • Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Gerät spie- len - es besteht die Gefahr, dass Kinder sich einschließen. •...
  • Seite 8: Entsorgung

    Entsorgung Verpackungsmaterial entsorgen! Entsorgen Sie das Verpackungsmaterial Ihres Geräts sachgerecht. Alle Verpackungsmaterialien sind umweltverträglich und können gefahrlos deponiert werden oder in der Müllverbrennungsanlage verbrannt wer- den. Die Kunststoffe können auch wiederverwendet werden und sind gekenn- zeichnet: >PE<=für Polyethylen >PS<=für Polystyrol >PP<=für Polypropylen Die Kartonteile sollten der Altpapiersammlung beigegeben werden.
  • Seite 9: Umwelttipps

    Umwelttipps • Bei durchschnittlich verschmutzter Wäsche kommen Sie ohne Vor- waschgang aus. So sparen Sie Waschmittel, Wasser und Zeit (und scho- nen die Umwelt!) • Besonders sparsam arbeitet das Gerät dann, wenn Sie die angegebenen Füllmengen für Waschen und Trocknen ausnutzen. •...
  • Seite 10: Die Wichtigsten Merkmale Ihres Geräts

    Die wichtigsten Merkmale Ihres Geräts • Programm- und Temperatureinstellung über den Programmwähler. . • Fleckenprogramm zur wirksamen Behandlung verfleckter Wäsche. • Energiesparprogramm für leicht bis normal verschmutzte Kochwä- sche. • Maximale Schleuderdrehzahl 1400 bzw. 1600 Umdrehungen pro Minute (je nach Modell), Drehzahl für das Endschleudern je nach Waschprogramm automatisch angepasst: - KOCHWÄSCHE/BUNTWÄSCHE 1400 bzw.
  • Seite 11: Gerätebeschreibung

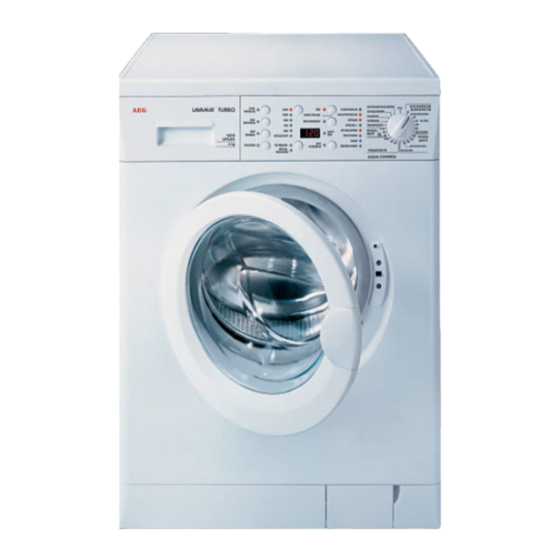

    Gerätebeschreibung Vorderansicht Waschmittelschublade Bedienblende SCHONSCHLEUDERN VOR- LAVAMAT TURBO 1600 TÜR VORWÄSCHE WÄSCHE SCHLEUDERN 1200 START/PAUSE HAUPTWÄSCHE ENERGIESPAREN PUMPEN EIN- SPÜLEN TROCKENZEIT STÄRKEN 40 - 60 MIX WEICHEN SPÜLEN + FEINSPÜLEN KALT SCHLEUDERN ZEIT LAUF- TROCKNEN SPAREN ZEIT SPÜLSTOPP TROCKNEN KALT 16810 ENDE ZEIT-...
  • Seite 12: Bedienblende

    Gerätebeschreibung Bedienblende SCHONSCHLEUDERN VOR- 1600 TÜR VORWÄSCHE WÄSCHE SCHLEUDERN ENERGIESPAREN 1200 HAUPTWÄSCHE START/PAUSE PUMPEN EIN- SPÜLEN STÄRKEN 40 - 60 MIX TROCKENZEIT WEICHEN SPÜLEN + FEINSPÜLEN KALT SCHLEUDERN LAUF- TROCKNEN ZEIT ZEIT SPÜLSTOPP TROCKNEN SPAREN KALT ENDE ZEIT- SCHRANK- FLECKEN ÜBERDOSIERT VORWAHL LEICHTBÜGELN...
  • Seite 13 Gerätebeschreibung Position ENERGIESPAREN: Energiesparendes Programm bei ca. 67°C für leicht bis normal verschmutzte Kochwäsche, verlängerte Waschzeit (nicht mit ZEIT SPAREN kombinierbar). 40-60 MIX im Programm Koch-/Buntwäsche Hauptwaschgang für Buntwäsche und Mischwäsche mit Synthetikzu- satz (Waschen bei 43°C - Spülen/ Weichspülen - Schleudern). TROCKNEN (Koch-/Buntwäsche) Trocknungsprogramm mit voller Heizleistung für Koch-/Buntwäsche.
  • Seite 14: Taste "Start/Pause

    Gerätebeschreibung SCHONSCHLEUDERN Schonendes Schleudern, bzw. separates schonendes Schleudern von handgewaschenen, empfindlichen Textilien (pflegeleichte Wäsche, Feinwäsche, Wolle). Annullierung des eingestellten Programms, Ausschalten der Maschine. Taste "START/PAUSE" Diese Taste hat drei Funktionen: a) Start Durch Drücken der Taste wird das eingestellte Programm gestartet. Wurde eine Startzeitvorwahl eingestellt, so wird diese gestartet.
  • Seite 15: Taste "Trockenprogramme

    Gerätebeschreibung Bei Annullierung der Verzögerungszeit wird im Display wieder die Dauer des vorher gewählten Waschprogramms angezeigt. SCHRANK- Taste "TROCKENPROGRAMME" (elektronische Trocknung) BÜGEL- TROCKEN Durch Drücken dieser Taste wählen Sie den gewünschten Trockengrad für Koch-/Büntwäsche und pflegeleichte Textilien: - schranktrocken - bügeltrocken (nicht wählbar für pflegeleichte Gewebe) Beim Starten des Trocknungsprogramms reguliert die Maschine die Trockenzeit automatisch: die Wäsche wird solange getrocknet bis sie den gewünschten Trockengrad erreicht hat.
  • Seite 16: Einweichen

    Gerätebeschreibung EINWEICHEN Ca. 30 Minuten bei 30°C. Mit Taste ZEITVORWAHL verlängerbar bis max. 10 Stunden. Danach folgt automatisch der Hauptwaschgang. Nicht wählbar bei Einstellung Wolle und zusammen mit VORWÄSCHE und FLECKEN. Das Einweichen endet mit einem kurzen Schleudergang bei den Pro- grammen Koch-/Buntwäsche und Pflegeleicht und nur mit Abpumpen bei Feinwäsche.
  • Seite 17: Multidisplay

    Gerätebeschreibung Dazu gibt es drei Möglichkeiten: • START/PAUSE-Taste drücken; die Maschine führt nach dem Abpumpen den für die jeweilige Wäscheart vorgesehenen Schleudergang durch • Schleuderdrehzahl wählen und START/PAUSE-Taste drücken; • das Programm PUMPEN wählen, um das Wasser abzupumpen, ohne zu schleudern.
  • Seite 18: Programmablauf-Anzeige

    Gerätebeschreibung Programmablauf-Anzeige VORWÄSCHE Diese zeigt vor Programmstart die gewählten Pro- HAUPTWÄSCHE grammschritte an. Während des Waschprogramms SPÜLEN leuchtet die Anzeige des aktuellen Programmschrittes. SPÜLEN + Leuchtet ÜBERDOSIERT auf, bedeutet dies, dass im SCHLEUDERN TROCKNEN abgelaufenen Waschprogramm zuviel Waschmittel ver- ENDE wendet wurde und/oder das Flusensieb verstopft ist.
  • Seite 19: Schublade Für Wasch- Und Pflegemittel

    Gerätebeschreibung Schublade für Wasch- und Pflegemittel Einspülfach für Vorwaschmittel/Einweichmittel oder Fleckensalz. Das Vorwaschmittel/Einweichmittel wird ganz zu Beginn des Waschpro- gramms eingespült. Das Fleckensalz wird beim Programm FLECKEN zeitoptimiert während des Hauptwaschgangs eingespült. Einspülfach für pulverförmiges oder flüssiges Hauptwaschmittel. Wird zu Beginn des Hauptwaschgangs eingespült. Einspülfach für flüssige Pflegemittel (Weichspüler, Formspüler, Stärke).
  • Seite 20: Waschgang Vorbereiten

    Waschgang vorbereiten Wäsche sortieren und vorbereiten • Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe “Wäschearten und Pflegekennzeichen"). • Taschen leeren. • Metallteile (Büroklammern, Sicherheitsnadeln usw.) entfernen. • Zur Verhinderung von Wäscheschäden und Wäscheknäueln: Reißver- schlüsse schließen, Bett- und Kissenbezüge zuknöpfen, lose Bänder, etwa von Schürzen, zusammenbinden.
  • Seite 21: Wäschearten Und Pflegekennzeichen

    Waschgang vorbereiten Wäschearten und Pflegekennzeichen Die Pflegekennzeichen helfen bei der Wahl des richtigen Waschpro- gramms. Die Wäsche sollte nach Art und Pflegekennzeichen sortiert wer- den. Die Temperaturangaben in den Pflegekennzeichen sind jeweils Maximal- angaben. Kochwäsche Textilien aus Baumwolle und Leinen mit diesem Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung und hohen Temperaturen.
  • Seite 22: Wasch- Und Pflegemittel

    Wasch- und Pflegemittel Welches Wasch- und Pflegemittel? Nur Wasch- und Pflegemittel verwenden, die für den Einsatz in Wasch- automaten geeignet sind. Grundsätzlich die Angaben der Hersteller beachten. Wieviel Wasch- und Pflegemittel? Die Menge der einzusetzenden Mittel ist abhängig • von der Füllmenge: Wenn der Waschmittelhersteller keine Dosierangabe für Minderbela- dungen macht, bei halber Beladung ein Drittel weniger, bei Kleinst- beladungen nur die Hälfte der Waschmittelmenge zugeben, die für...
  • Seite 23: Trockengang Vorbereiten

    Trockengang vorbereiten Der Waschtrockner arbeitet nach dem Kondensationsverfahren. Deshalb muss auch beim Trocknen der Wasserhahn geöffnet sein und der Ablaufschlauch in ein Wasch- oder anderes Auffangbecken führen. Füllmengen Max. Füllmengen Wäscheart (Trockengewicht) Koch- u. Buntwäsche 3 kg Pflegeleicht 2 kg Hinweis: Größere Wäschebeladungen müssen vor dem Trocknen unbedingt auf- geteilt werden, sonst erhalten Sie ein unbefriedigendes Trockenergeb-...
  • Seite 24: Pflegesymbole

    Trockengang vorbereiten Pflegesymbole Prüfen Sie sorgfältig, ob die Textilien zum Trocknen im Waschtrockner geeignet sind. Einen Hinweis hierauf finden Sie auf dem Pflegekennzei- chen-Etikett. Folgende Symbole sind für das Trocknen von Bedeutung: Grundsätzlich ist das Trocknen möglich Normales Trocknen Schonendes Trocknen Trocknen nicht zulässig Trockendauer Die Trockenzeit kann von sehr unterschiedlicher Dauer sein, sie hängt ab...
  • Seite 25: Nachtrocknen

    Trockengang vorbereiten Nachtrocknen Erscheint Ihnen die Wäsche bei Programmende zu feucht, kann durch Einstellung einer kurzen Trockenzeit nachgetrocknet werden. Trockenprogramm neu einstellen. Vorsicht! Um Knitterbildung und Einlaufen zu vermeiden, nicht übertrocknen. Trockengang durchführen Nur Trocknen Beladung: - Koch-/Buntwäsche max. 3 kg - Pflegeleicht max.
  • Seite 26: Waschgang Durchführen

    Waschgang durchführen Füllmengen: Koch-/Buntwäsche max. 6,0 kg Pflegeleicht u. Feinwäsche 3,0 kg Wolle 2,0 kg Wäsche einlegen Einfülltür öffnen. Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. Möglichst große und kleine Wäschestücke gemischt waschen. Einfülltür fest schließen. Wasch- und Pflegemittel zugeben Ziehen Sie die Schublade aus der Bedienblende, bis...
  • Seite 27: Programm-Zusatzfunktion(En) Wählen

    Waschgang durchführen Im Multidisplay wird die voraussichtliche Dauer des eingestellten Pro- gramms in Minuten angezeigt. VOR- WÄSCHE EIN- Programm-Zusatzfunktion(en) wählen WEICHEN Je nach Verschmutzungsgrad und Gewebeart. Die entsprechen- ZEIT de LED leuchtet. SPAREN FLECKEN Schleuderdrehzahl ändern/Spülstopp wählen 1600 Eventuell Schleuderdrehzahl für das Endschleudern 1200 wählen: Taste so oft drücken, bis die gewünschte Schleu- derdrehzahl leuchtet.
  • Seite 28: Zeitvorwahl Einstellen

    Waschgang durchführen Zeitvorwahl einstellen Bevor das Programm gestartet wird und falls Sie LAUF- den Start verschieben möchten, die Taste “ZEIT-VOR- ZEIT WAHL” drücken, bis die gewünschte Verzögerungszeit ZEIT- eingestellt ist; im Multidisplay wird die gewählte Ver- VORWAHL zögerung für 3 Sekunden angezeigt. Dann erscheint im Display die Dauer des gewählten Programms.
  • Seite 29: Programmende

    Waschgang durchführen Programmende Die Maschine bleibt automatisch stehen, im Multidisplay erscheint eine aufleuchtende Null und ein akustisches Signal ertönt. Die Led ENDE auf der Programmablaufanzeige leuchtet. Leuchtet ÜBERDOSIERT auf der Programmablauf-Anzeige, so wurde im abgelaufenen Waschprogramm zuviel Waschmittel verwendet. Beim nächsten Waschen Dosierungsangaben des Waschmittel-Herstellers sowie Beladung beachten! Diese LED könnte auch bei verstopftem Flusensieb aufleuchten! Wurde die Option SPÜLSTOPP gewählt, so muss das Wasser abgepumpt...
  • Seite 30: Waschen Und Trocknen Durchgehend (Non-Stopp-Betrieb)

    Waschgang durchführen Waschen und Trocknen durchgehend (NON-STOPP-Betrieb) Die Trockenzeit oder der Trockengrad muss bereits bei Einstellung des Waschprogramms gewählt werden. Die eingestellte Trockenzeit oder der Trockengrad können während des Waschgangs geändert werden. Dazu die Maschine auf PAUSE stellen und nach neuer Wahl die START/PAUSE-Taste nochmals drücken, um das Pro- gramm fortzusetzen.
  • Seite 31: Programmtabellen

    Programmtabellen Waschen Wäsche- Verbrauchswerte* Zusatzfunktion Programm Temp. Wäscheart menge Strom Wasser Zeit über Tasten max. Liter Min. FLECKEN 16810 Kochwäsche, z.B. VORWÄSCHE normal verschmutz- EINWEICHEN Koch- te Berufswäsche, 95°-60° ZEIT SPAREN 6 kg wäsche Bett-,Tisch- und 14810 SPÜLEN+ Unterwäsche, SCHLEUDERN 2,05 Handtücher SPÜLSTOPP...
  • Seite 32: Sonderprogramme

    Programmtabellen Sonderprogramme Verbrauchswerte* Wäsche- Programm- Programm- Zusatzfunktion Programm menge Strom Wasser Zeit beschreibung abwicklung über Tasten max. Liter Min. 16810 Handgewa- schene Textilien 3 Spülgänge mit SCHLEUDERN 0,025 können mit Pflegemittel Feinspülen SPÜLSTOPP 6 kg diesem Pro- Schonschleudern 14810 SPÜLEN+ gramm gespült (700 U/min max.) 0,025...
  • Seite 33: Zeiteingestellte Trocknung

    Programmtabellen Zeiteingestellte Trocknung Schleuder- Zeitdauer Trockengrad Wäscheart Wäschemenge drehzahl in Minuten Baumwollwäsche 1600 70-80 gleichmäßiger 3 kg Dicke, die durch- 1400 75-85 getrocknet wer- den soll, z.B. 1600 35-45 Frottierwäsche, 1,5 kg Biberbettwäsche, 1400 40-50 Trikotwäsche Schranktrocken (*) Pflegeleichte Gewebe, die keine 2 kg 70-80 Nachbehandlung...
  • Seite 34: Verbrauchswerte Für Das Zeiteingestellte Trockenprogramm

    Verbrauchswerte für das zeiteingestellte Trocken- programm Die Werte in der folgenden Tabelle wurden unter Normbedingungen ermittelt. Für den Betrieb im Haushalt geben sie eine hilfreiche Orientierung. Wäscheart/ Schleuder- Wäsche- Wasser Strom Zeitdauer Trockengrad drehzahl menge Liter Min. 1600 3 kg 1,85 70-80 Koch-/Buntwäsche...
  • Seite 35: Pflege Und Wartung

    Pflege und Wartung Im Alltagsbetrieb Nach Programmende die Waschmittelschublade ein kleines Stück her- ausziehen, damit sie austrocknen kann. Einfülltür nach dem Waschen und Trocknen nur anlehnen, damit die Maschine innen belüftet wird und austrocknen kann. Wird die Maschine längere Zeit nicht benutzt: Wasserhahn schließen und Maschine vom Stromnetz trennen.
  • Seite 36: Einfülltür

    Pflege und Wartung Einfülltür Regelmäßig prüfen, ob Ablagerungen oder Fremdkörper in der Gummimanschette hin- ter der Einfülltür vorhanden sind und gege- benenfalls entfernen. Wassereinlaufsieb Gelegentlich sollte das Sieb am Wasserhahn gereinigt werden. Wasserhahn schließen. Wasserzulaufschlauch vom Wasserhahn abschrauben. Sieb im Innern des Schlauchs mit einer Zahnbürste unter fließendem Wasser reinigen.
  • Seite 37: Notentleerung

    Pflege und Wartung Notentleerungsschlauch aus Halterung her- ausnehmen, Auffanggefäß unterstellen und Verschlussstopfen des Schlauchs herauszie- hen. Wenn das Wasser vollständig abgelaufen ist, Deckel der Laugenpumpe entgegen dem Uhrzeigersinn abschrauben und herauszie- hen. Eventuelles Restwasser wird in der Klappe aufgefangen. Eventuelle Fremdkörper aus Pumpengehäuse entfernen, wie in der Abb. angezeigt wird.
  • Seite 38: Frost

    Pflege und Wartung Laugenpumpe ggf. reinigen. Notentleerungsschlauch verschließen und wieder einsetzen. Klappe in Sockelblende einsetzen und schließen. Frost Sollte Ihr Waschautomat Temperaturen von weniger als 0°C ausgesetzt sein, so müssen Sie einige Vorsichtsmaßnahmen ergreifen. Netzstecker aus der Steckdose herausziehen. Wasserhahn schließen und Wasserzulaufschlauch vom Hahn abschrau- ben.
  • Seite 39: Was Tun, Wenn

    Was tun, wenn… Das im Vergleich zu früheren Waschmaschinen etwas andere, pfeifende Laufgeräusch beim Schleudern ist durch das moderne Antriebssystem bedingt. Ist kein Wasser in der Trommel zu sehen, so liegt dies am neuartigen Waschsystem der Maschine. Moderne Waschmaschinen verbrauchen weniger Wasser als alte, das Wasch- und Spülergebnis bleibt trotzdem einwandfrei.
  • Seite 40 Was tun, wenn… Störung Mögliche Ursache Abhilfe Wasserhahn ist geschlossen. Wasserhahn öffnen. (E10) Zulaufschlauch ist Kontrollieren Sie den geknickt. (E10) ganzen Schlauch und beseitigen Sie die Knickstelle. Es läuft kein Wasser Sieb in der Verschraubung Schlauch vom Wasserhahn des Zulaufschlauchs ist abschrauben, Sieb verstopft.
  • Seite 41 Was tun, wenn… Störung Mögliche Ursache Abhilfe Transportsicherung Lesen Sie bitte den nicht vollständig entfernt. entsprechenden Abschnitt in dieser Gebrauchsanweisung. Die Maschine vibriert Die höhenverstellbaren Füße laut Aufstell- und während des Betriebs oder Schraubfüße sind nicht Anschlussanweisung steht unruhig. korrekt eingestellt. justieren.
  • Seite 42 Was tun, wenn… Störung Mögliche Ursache Abhilfe Wasserhahn ist nicht voll- Wasserhahn vollständig auf- ständig aufgedreht. drehen. In der Waschmittelschubla- de bilden sich Waschmittel- Sieb in der Verschraubung Sieb reinigen. rückstände. des Zulaufschlauchs verstopft. Ursache ist vermutlich ein Kein negativer Einfluss auf Waschmittel mit hohem das Spülergebnis, evtl.
  • Seite 43: Wenn Das Waschergebnis Nicht Befriedigend Ist

    Was tun, wenn… Wenn das Waschergebnis nicht befriedigend ist Wenn die Wäsche vergraut ist und sich in der Trommel Kalk ablagert • Das Waschmittel wurde zu gering dosiert. • Es wurde nicht das richtige Waschmittel eingesetzt. • Spezielle Verschmutzungen wurden nicht vorbehandelt. •...
  • Seite 44: Technische Daten

    Füllmenge (programmabhängig) max. 6 kg Einsatzbereich Haushalt Trommeldrehzahl Waschen max.55 min Trommeldrehzahl Schleudern(Lavamat 16810) 1600/1200/900/700/400 (Lavamat 14810) 1400/1200/900/700/400 Wasserdruck 50-800 kPa Dieses Gerät entspricht den folgenden EG-Richtlinien: 73/23/EWG vom 19.2.1973 “Niederspannungsrichtlinie”, einschließ- lich Änderungsrichtlinie 93/68/EWG 89/336/EWG vom 3.5.1989 “EMV-Richtlinie”, einschließlich Ände-...
  • Seite 45: Service

    SERVICE Im Kapitel “Was tun, wenn…" sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Wenn Sie dort keine Hinweise finden, wenden Sie sich bitte an unseren Kundendienst. Unter der kostengünstigen Rufnummer 0180 322 66 22* erreichen Sie immer die nächstgelegene Niederlassung unseres Werkskundendienstes oder einen unserer Service-Partner (Adressen und Telefonnummern finden Sie auch auf Seiten 57-58).
  • Seite 46: Aufstell- Und Anschlussanweisung

    Wann entstehen Ihnen auch während der Garantiezeit Kosten? wenn Sie die Störung mit Hilfe der Störungstabelle (siehe Abschnitt “Was tun, wenn…") selbst beseitigen können hätten, wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und jetzt z.B.
  • Seite 47: Abmessungen Des Gerätes

    Abmessungen des Geräts Vorderansicht und Seitenansicht 1005 SCHONSCHLEUDERN VOR- 1600 TÜR VORWÄSCHE WÄSCHE SCHLEUDERN 1200 START/PAUSE HAUPTWÄSCHE ENERGIESPAREN PUMPEN EIN- SPÜLEN TROCKENZEIT STÄRKEN 40 - 60 MIX WEICHEN SPÜLEN + FEINSPÜLEN KALT SCHLEUDERN ZEIT LAUF- TROCKNEN 12710 SPAREN ZEIT SPÜLSTOPP TROCKNEN UPDATE KALT...
  • Seite 48: Installation

    Installation Entfernen der Transportsicherung Vor der Installation müssen Sie die Transportsicherungen entfernen. Gehen Sie wie folgt vor: Schrauben Sie mit einem Schlüssel die zwei unteren Schrauben, an der Rückwand des Waschautomaten heraus. Ziehen Sie die zwei P0001 Kunststoffhülsen heraus. Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, dass die Schläuche nicht gequetscht werden.
  • Seite 49: Aufstellort Vorbereiten

    Installation Verschließen Sie alle Schraubenlöcher mit den Plastikstöpseln, die der Bedienungsan- leitung beigepackt sind. Hinweis: Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können. Gerät niemals ohne Transportsicherung transportieren. Bei P0002 Umzug das Gerät vollständig entleeren, wie im Kapitel “Frost” (s.S. 38) beschrieben.
  • Seite 50: Kaltwasseranschluss

    Installation Kaltwasseranschluss Mitgeliefert wird ein Druckschlauch von 1,5 m Länge. Zum Kaltwasseranschluss ist ein Wasserhahn mit Schlauchverschraubung 3/4” erforderlich. Der Wasserdruck (Fließdruck) muss 50 bis 800 kPa betragen. Die Maschine kann ohne zusätzlichen Rückflussverhinderer an jede Wasserleitung angeschlossen werden. Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - DVGW). Den Zulaufschlauch, der sich an der Rückseite des Geräts befindet, am Wasserhahn fest an- schrauben, die erforderliche Gummidichtung...
  • Seite 51: Wasserablauf

    Installation Wasserablauf Der Ablaufschlauch kann wie folgt posi- tioniert werden: Über den Waschbeckenrand mit Hilfe des beiliegenden Krümmers. Wichtig ist, dass der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande abspringt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand.
  • Seite 52: Elektrischer Anschluss

    Installation Elektrischer Anschluss Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutz- kontakt-Steckdose an 220-230 V (50 Hz) erfolgen. Der Anschlusswert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10 A - LS-L-Schalter. Das Gerät entspricht den VDE-Vorschriften. Besondere Vorschriften der örtlichen Elektrizitätswerke sind genaue- stens zu beachten.
  • Seite 53: Unterbau Unter Küchen-Arbeitsplatten

    Installation Unterbau unter Küchen-Arbeitsplatten Achtung: Der Wasserhahn und der Netzstecker müssen auch nach Auf- stellung des Gerätes zugänglich bleiben. Ist das Gerät durch einen festen Anschluss mit dem Stromnetz verbun- den, so muss eine allpolige (N, L1) Trennvorrichtung (z. B. Fi-Schutz- schalter) mit einer Kontaktöffnungsweite von >...
  • Seite 54: Küchen Mit Arbeitshöhe 90 Cm Oder Höher

    Installation Küchen mit Arbeitshöhe 90 cm oder höher Warnung! Bei Unterbau in Küchen mit Arbeitshöhe 90 cm oder höher muss die Geräte-Arbeitsplatte zum Schutz vor Spritzwasser am Wasch- automaten verbleiben. Andernfalls ist kein ausreichender Schutz vor Spritzwasser gewährleistet.
  • Seite 55: Garantiebedingungen

    Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen: 1.
  • Seite 56 Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäsche- trocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Ver- jährungsfrist sechs (6) Monate. AEG Hausgeräte GmbH Markenvertrieb AEG Muggenhofer Straße 135 90429 Nürnberg...
  • Seite 57: Kundendienststellen

    Kundendienststellen Deutschland Sehr geehrter Kunde, der Werkskundendienst von AEG Hausgeräte ist dezentral organisiert. Damit bieten wir Ihnen überall einen zuverlässigen Service. Unter der für Sie kosten- günstigen Rufnummer 0180 322 66 22 (EUR 0.09 / Minute) können Sie im Bedarfsfall einen unserer Spezialisten oder Service-Partner anfordern.
  • Seite 58 Kundendienststellen 59071 Hamm Ostwennemarstr. 1 60326 Frankfurt Mainzer Landstraße 349 66115 Saarbrücken-Malstatt* Ludwigstraße 55-57 67663 Kaiserslautern* Pariser Straße 200 71034 Böblingen-Hulb Dornierstraße 7 74743 Seckach Bergstr. 9F 76185 Karlsruhe-Mühlburg* Neureuther Straße 5-7 78054 Villingen-Schwenningen* Alleenstr. 28/1 79108 Freiburg* Tullastraße 84 82401 Rottenbuch Solder 13...
  • Seite 59 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 132995551-01-01/03 technische Änderungen vorbehalten...
