Verwandte Anleitungen für ViewSonic PX725HD
Inhaltszusammenfassung für ViewSonic PX725HD

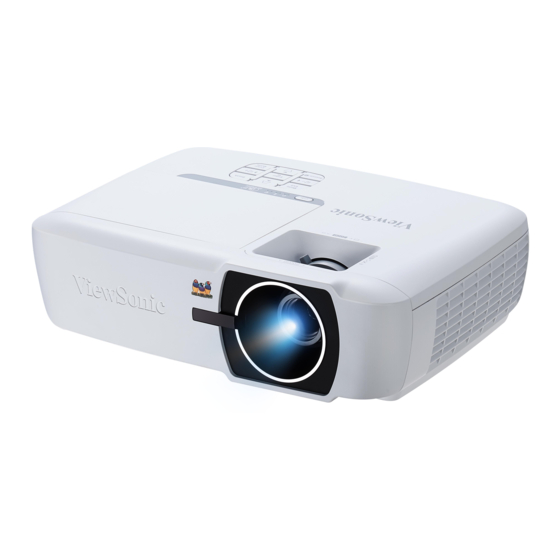

- Seite 1 PX725HD DLP Projektor Bedienungsanleitung Modell Nr. VS16965...
-
Seite 2: Informationen Zur Einhaltung Von Normen Und Bestimmungen
Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren. -
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registri- erte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Associa- tion. -
Seite 6: Inhaltsverzeichnis
Inhalt Wichtige Verwendung der CEC-Funktion..33 Verwendung der 3D-Funktionen ..33 Sicherheitsanweisungen...2 Verwendung des Projektors im Einleitung......5 Standbymodus ........34 Einstellung des Tons......34 Leistungsmerkmale ......5 Ausschalten des Projektors....34 Lieferumfang........6 Menübedienung ......... 36 Außenansicht des Projektors....7 Wartung ......44 Bedienelemente und Funktionen.. -
Seite 7: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 8 Stellen Sie den Projektor nicht an folgenden Standorten auf: - Orte mit unzureichender Belüftung oder unzureichendem Platz. Der Abstand zur Wand muss mindestens 50 cm betragen, und die Belüftung des Projektors darf nicht behindert sein. - Orte mit sehr hohen Temperaturen, z. B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen.
-
Seite 9: Sicherheitsanweisungen Für Die Deckenmontage Des Projektors
Sicherheitsanweisungen für die Deckenmontage des Projektors Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde. -
Seite 10: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Dynamischer Modus zum Anpassen des Stromverbrauchs der Lampe entsprechend der Helligkeit des projizierten Bildes. • Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 70%, wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann. -
Seite 11: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 12: Außenansicht Des Projektors
Außenansicht des Projektors Lampenabdeckung Vorder-/Oberseite Vorderer IR-Fernbedienungssensor Projektionsobjektiv Fokusring Zoomring Ein/Aus-Taste und LED-Anzeigen Externes Bedienfeld (Siehe „Projektor“ auf Seite 8 für Einzelheiten.) Belüftungsschlitze (Lufteinlass) Netzkabelanschluss HDMI 1-Anschluss HDMI 2-Anschluss Signaleingang für RGB (PC)/ Component-Video (YPbPr/YCbCr) RS-232-Steueranschluss Rück-/Unterseite Videoeingang Audiosignaleingang L/R Audiosignalausgang Audiosignaleingang USB-Anschluss (Ausgang von 5 V/... -
Seite 13: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Fokusring Beenden Stellt den Fokus des projizierten Bildes ein. Kehrt zum vorherigen OSD-Menü zurück, beendet das Menü und speichert Zoomring die Menüeinstellungen. Stellt die Größe des projizierten Bildes ein. Quelle Power Zeigt die Auswahlleiste für die Quelle an. Schaltet vom Bereitschaftsmodus zum Betriebsmodus des Projektors und (Hilfe) -
Seite 14: Fernbedienung
Fernbedienung (Schrägpositionstasten) Power Korrigiert manuell Bildverzerrungen, Schaltet vom Bereitschaftsmodus zum die aufgrund einer abgewinkelten Betriebsmodus des Projektors und Projektion entstehen. umgekehrt. Nach links/ Nach rechts/ HDMI 1 Nach oben/ Nach unten Wählt die Quelle HDMI 1 für die Wählt gewünschte Menüelemente aus Anzeige aus. -
Seite 15: Effektive Reichweite Der Fernbedienung
Quelle (Lautstärke nach unten) Zeigt die Auswahlleiste für die Quelle an. Verringert den Lautstärkepegel. Enter (Ton aus) Aktiviert das im OSD-Menü ausgewählte Schaltet die Tonausgabe des Projektors ein Menüelement. oder aus. Beenden Kontrast Kehrt zum vorherigen OSD-Menü Zeigt die Leiste für die Kontrasteinstellung zurück, beendet das Menü... -
Seite 16: Wechseln Der Batterien In Der Fernbedienung
Wechseln der Batterien in der Fernbedienung Zum Öffnen des Batteriefaches drehen Sie die Unterseite der Fernbedienung nach oben, drücken Sie auf die Fingergriffstelle der Abdeckung und schieben Sie die Abdeckung in Pfeilrichtung (siehe Abbildung) auf. Entnehmen Sie die eingelegten Batterien und legen Sie zwei AAA-Batterien ein. Achten Sie dabei auf die Polung der Batterien, die auf dem Boden des Batteriefaches dargestellt wird. -
Seite 17: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der folgenden 4 Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in... -
Seite 18: Projektionsgrößen
Projektionsgrößen Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Leinwandfläche. • 16:9-Bild auf einer 16:9-Leinwand • 16:9-Bild auf einer 4:3-Leinwand (e): Leinwand (f): Mitte der Objektivlinse 16:9-Bild auf einer 16:9-Leinwand (b) Projektionsabstand (d) Vertikaler Abstand Leinwandgröße (c) Bildhöhe... - Seite 19 16:9-Bild auf einer 4:3-Leinwand (b) Projektionsabstand (d) Vertikaler Abstand Leinwandgröße (c) Bildhöhe min. max. min. max. Zoll Zoll Zoll Zoll Zoll Zoll 1372 1651 1829 1651 1981 2184 1930 2337 2565 2210 2667 2921 2489 2997 3277 1118 2769 3327 3658 1245 3048...
-
Seite 20: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe „Lieferumfang“... -
Seite 21: Anschließen Eines Computers Oder Monitors
Anschließen eines Computers oder Monitors Anschließen eines Computers Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. Schließen Sie das andere Ende des VGA-Kabels an den Signaleingang COMPUTER IN des Projektors an. Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. -
Seite 22: Anschließen Von Audiogeräten
Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden. VGA-Komponenten-Adapter (ViewSonic P/N: CB-00008906) -
Seite 23: Anschließen Eines Composite-Video-Quellgerätes
Anschließen eines Composite-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite-Video- Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 24: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Entfernen Sie die Schutzkappe (Falls verfügbar). Drücken Sie auf Power, um den Projektor zu starten. Wenn die Lampe aufleuchtet, hören Sie einen „Strom-Ein-Signalton“. -
Seite 25: Verwendung Der Menüs
Verwendung der Menüs Der Projektor ist mit On-Screen Display (OSD)-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Die folgenden OSD-Bildschirmabbildungen dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Markierung Status... -
Seite 26: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. -
Seite 27: Einleitung Eines Passwortrückrufes
Einleitung eines Passwortrückrufes Drücken Sie 3 Sekunden lang auf der Fernbedienung auf Auto Sync. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt. Notieren Sie die Nummer und schalten Sie den Projektor aus. Wenden Sie sich an ein Servicecenter vor Ort, um die Nummer zu dekodieren. -
Seite 28: Wechseln Des Eingangssignals
Wechseln des Eingangssignals Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü SYSTEM auf Ein gestellt ist, wenn der Projektor automatisch nach den Signalen suchen soll. Sie können das gewünschte Signal auch manuell auswählen, indem Sie auf eine der Quellenauswahltasten auf der Fernbedienung... -
Seite 29: Einstellen Des Projizierten Bildes
Einstellen des projizierten Bildes Einstellung des Projektionswinkels Der Projektor ist mit zwei Höhenverstellfüssen ausgestattet. Er verändert die Bildhöhe und den vertikalen Projektionswinkel. Schrauben Sie den Einstellfuß an, um den Winkel so einzustellen, dass sich das Bild an der gewünschten Stelle befindet. Wenn der Projektor nicht auf einer ebenen Fläche steht oder die Leinwand und der Projektor nicht senkrecht zueinander ausgerichtet sind, entsteht eine Schrägprojektion des Bildes. -
Seite 30: Feinabstimmung Der Bildschärfe
Feinabstimmung der Bildschärfe Stellen Sie die gewünschte Bildgröße Stellen Sie bei Bedarf durch Drehen des mit dem Zoomrad ein. Fokusrings die Bildschärfe ein. Korrektur der Schrägprojektion Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen. -
Seite 31: Auswahl Des Bildformats
Auswahl des Bildformats Das „Bildformat“ beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht. -
Seite 32: Optimierung Der Bildqualität
2,35:1: Skaliert ein Bild so, dass es in der Mitte der Leinwand ohne Änderung des Seitenverhältnisses in einem Bildformat von 2,35:1 projiziert wird. 2.35:1-Bild Anamorph: Skaliert ein Bild im Seitenverhältnis 2,35:1 so, dass es die Leinwand ausfüllt. 2.35:1-Bild Optimierung der Bildqualität Auswahl des Bildmodus Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten... -
Seite 33: Verwendung Von Bildschirmfarbe
Verwendung von Bildschirmfarbe Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Bildschirmfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. -
Seite 34: Einstellung Von Bildschärfe
Einstellung von Bildschärfe Rufen Sie das IMAGE > Erweitert > Bildschärfe Menü auf und drücken Sie auf Je höher der Wert ist, desto schärfer wird das Bild. Je niedriger der Wert ist, desto verschwommener wird das Bild. Diese Funktion ist nur verfügbar, wenn das Eingangssignal Video, YPbPr (digital) oder YCbCr (digital) ist. -
Seite 35: Farbverwaltung
Farbverwaltung Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist. Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. -
Seite 36: Einstellen Des Präsentations-Timers
Einstellen des Präsentations-Timers Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Rufen Sie das Menü BASIC > Präsentations-Timer auf. Drücken Sie auf Enter, um die Seite Präsentations-Timer anzuzeigen. Markieren Sie Timer-Intervall und legen Sie die Dauer fest, indem Sie auf drücken. -
Seite 37: Ausblenden Des Bildes
Ausblenden des Bildes Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste BLANK das Projektionsbild ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden. Wenn das Projektionsbild ausgeblendet ist, wird im rechten unteren Leinwandbereich das Wort „BLANK“... -
Seite 38: Verwendung Der Cec-Funktion
Wenn Sie diesen Projektor unter anderen als den oben genannten extremen Bedingungen einsetzen, wird unter Umständen die automatische Abschaltfunktion aktiviert, um den Projektor vor Überhitzung zu schützen. In diesen Fällen sollten Sie nach Höhenmodus wechseln, um zu verhindern, dass die Abschaltfunktion aktiviert wird. Es wird hiermit jedoch nicht gewährleistet, dass dieser Projektor unter extremen Bedingungen jeglicher Art betrieben werden kann. -
Seite 39: Verwendung Des Projektors Im Standbymodus
Verwendung des Projektors im Standbymodus Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Damit Sie diese Funktionen nutzen können, müssen Sie die entsprechenden Optionen unter POWER MANAGEMENT > Standby-Einstellungen aktivieren und die richtige Kabelverbindung herstellen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen. - Seite 40 Drücken Sie erneut auf Power. Nachdem der Kühlvorgang beendet wurde, ertönt ein „Strom-Aus-Signalton“. Trennen Sie das Netzkabel von der Netzsteckdose, wenn Sie beabsichtigen, den Projektor über einen längeren Zeitraum nicht zu verwenden. Wenn Sie den Signalton deaktivieren möchten, siehe „Ausschalten von Ton Ein/Aus“ auf Seite 34 für weitere Einzelheiten.
-
Seite 41: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die on-screen display (OSD)-Menüs je nach ausgewähltem Signaltyp variieren. Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü... - Seite 42 Immer/1 min/2 min/3 min/ Timer-Anzeige Niemals Oben links/Unten links/ Timer-Position Präsentations- Oben rechts/Unten rechts Timer Timer-Zählmethode Runterzählen/Raufzählen 4. BASIC Erinnerungs- Ein/Aus Signalton Zählen beginnen/ Ja/Nein Muster Aus/Gitter Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/ 30 min Meldung Ein/Aus Startbild Schwarz/Blau/ViewSonic...
- Seite 43 Hauptmenü Untermenü Optionen Auto/Aus/Frame Sequential/Frame-Packing/ Synchronisierung Oben-Unten/Seite-an-Seite 3D-Einstellungen Synchronisierung Deaktiviert/Umkehren umkehren HDMI-Format Auto/RGB/YUV HDMI-Einstellungen HDMI-Bereich Auto/Verbessert/Normal Normal/Eco/Dynamisch/ Lampenmodus ERWEITERT SuperEco Lampeneinstellungen Lampenstunden Zurücksetzen/Abbrechen zurücksetzen Lamp Hours Aus/Ein Verd. Untertitel Aus/CC1/CC2/CC3/CC4 Einstellungen Zurücksetzen/Abbrechen rücksetzen Mehrere OSD-Sprachen Sprache wählbar Tisch vorne/Tisch hinten/ Projektorposition Decke hinten/Decke vorne 5 s/10 s/15 s/20 s/...
-
Seite 44: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Siehe „Verwendung von Bildschirmfarbe“ auf Seite 28 für Einzelheiten. Bildschirmfarbe Diese Funktion ist nur verfügbar, wenn ein PC- Eingangssignal ausgewählt wurde. Bildformat Siehe „Auswahl des Bildformats“ auf Seite 26 für Einzelheiten. Siehe „Korrektur der Schrägprojektion“ auf Seite 25 für Schrägposition Einzelheiten. -
Seite 45: Brilliantcolor
Funktion Beschreibung Farbmodus Siehe „Auswahl des Bildmodus“ auf Seite 27 für Einzelheiten. Helligkeit Siehe „Einstellung von Helligkeit“ auf Seite 28 für Einzelheiten. Kontrast Siehe „Einstellung von Kontrast“ auf Seite 28 für Einzelheiten. Detaillierte Informationen finden Sie unter „Auswahl einer Farbtemp. Farbtemperatur“... - Seite 46 Funktion Beschreibung Signal Durch Wahl von All lässt sich der Projektor automatisch einschalten, sobald das VGA/HDMI-Signal durch das VGA/ HDMI-Kabel geleitet wird. Gerät autom. Siehe „Verwendung der CEC-Funktion“ auf Seite 33 für einschalten Einzelheiten. Direkt Strom Ein Durch Wahl von Ein lässt sich der Projektor automatisch einschalten, sobald Strom durch das Netzkabel fließt.
- Seite 47 Funktion Beschreibung Siehe „Einstellen des Präsentations-Timers“ auf Seite 31 für Präsentations-Timer Einzelheiten. Der Projektor kann Gittertestmuster anzeigen. Sie helfen Muster Ihnen, die Bildgröße und Bildschärfe einzustellen und zu überprüfen, ob das projizierte Bild nicht verzerrt ist. Timer Siehe „Ausblenden des Bildes“ auf Seite 32 für Einzelheiten.
- Seite 48 Funktion Beschreibung Stellt die Sprache des On-Screen Display (OSD) Menüs Sprache ein. Siehe „Verwendung der Menüs“ auf Seite 20 für Einzelheiten. Siehe „Auswählen des Standortes“ auf Seite 12 für Projektorposition Einzelheiten. Menü-Anzeigezeit Legt fest, für wie lange das OSD-Menü nach der letzten Tastenbetätigung aktiviert bleibt.
-
Seite 49: Wartung
Wartung Pflege des Projektors Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •... -
Seite 50: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. So holen Sie Informationen über Lampenbetriebsstunden ein: Öffnen Sie das OSD-Menü und wechseln Sie zum ERWEITERT > Lampeneinstellungen -Menü. Drücken Sie auf Enter. Es wird dann die Seite Lampeneinstellungen angezeigt. Die Informationen über Lamp Hours werden im Menü... -
Seite 51: Einstellung Energiesparen
Einstellung Energiesparen Der Projektor verringert den Stromverbrauch, wenn nach 5 Minuten keine Eingangsquelle erkannt wird, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen. Sie können zudem entscheiden, ob der Projektor nach einer bestimmten Zeitdauer automatisch ausgeschaltet werden soll. Öffnen Sie das OSD-Menü und wechseln Sie zum POWER MANAGEMENT > Smart Energy Menü. - Seite 52 Anzeigen Leuchtet Status & Beschreibung Blau Betriebsvorgänge Lampe betriebsbereit Start Blinkend Kühlvorgang Blinkend Zähler funktioniert nicht mehr Blinkt 2 Mal Gehäuse ist geöffnet Blinkt 7 Mal DMD-Fehler Blinkt 8 Mal Farbradfehler Blinkt 9 Mal Lampenvorgänge Erneute Lampenzündung 6 Mal fehlgeschlagen Blinkt 5 Mal Lampentemperatur verursacht Abschaltung Blinkt 5 Mal...
-
Seite 53: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Über das Netzkabel wird kein Strom Projektor und in die Steckdose. Wenn die Steckdose zugeführt. über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 54: Technische Daten
Technische Daten Technische Daten des Projektors • Alle Daten können ohne Bekanntmachung geändert werden. • In Ihrer Region sind nicht alle Modelle verfügbar. Allgemein Produktname DLP Projektor Optische Daten Auflösung 1920 x 1080 1080p Anzeigesystem 1-CHIP DMD Lampe 240 W-Lampe Elektrische Anschlusswerte Stromversorgung AC 100–240 V, 50–60 Hz (Automatisch) -
Seite 55: Abmessungen
Abmessungen 348 mm (B) x 107 mm (H) x 234 mm (T) Deckenmontage Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm) Einheit: mm... -
Seite 56: Timingtabelle
Timingtabelle Analog RGB Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 WXGA 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960 60/85 SXGA... - Seite 57 HDMI Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 SXGA+ 1400 x 1050 WXGA+ 1440 x 900 16:10...
- Seite 58 3D (HDMI Signal enthalten) Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) SVGA 800 x 600 60* / 120** 1024 x 768 60* / 120** 1280 x 720 16:9 60* / 120** WXGA 1280 x 800 16:9 60* / 120** für Videosignal Bildwiederholfrequenz Signal Auflösung (Punkte)
-
Seite 59: Component-Video
Component-Video Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) HDTV (1080p) 1920 x 1080 16:9 50 / 60 HDTV (1080i) 1920 x 1080 16:9 50 / 60 HDTV (720p) 1280 x 720 16:9 50 / 60 SDTV (480p) 720 x 480 4:3 / 16:9 SDTV (576p) 720 x 576 4:3 / 16:9... -
Seite 60: Informationen Zum Urheberrecht
Copyright Copyright 2015. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 61: Anhang
Anhang IR-Steuerungstabelle Taste Format Byte1 Byte2 Byte3 Byte4 (mit blauer Beleuchtung) Power ON Power Off COMP HDMI 1 HDMI 2 Auto sync Source Up/V keystone + Left Enter Right Down/V keystone - Menu Info(i) Exit Aspect Pattern Blank Help(?) Mute Volume- Volume+ Brightness... -
Seite 62: Rs232-Befehlstabelle
RS232-Befehlstabelle <Polzuweisung für diese beiden Enden> Beschreibung Beschreibung RTSZ CTSZ <Schnittstelle> RS-232-Protokoll Baudrate 115200 bit/s (Standard) Datenlänge 8 Bit Paritätskontrolle Keine Stopp-Bit 1 Bit Datenflusskontrolle Keine... - Seite 63 0x06 0x14 0x00 0x04 0x00 0x34 0x11 Write Blue 0x0A 0x01 0x68 Splash Screen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 ViewSonic 0x0A 0x02 0x69 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Status 0x00 0x11 0x0A 0x68 0x06 0x14 0x00 0x04 0x00 0x34 0x11...
- Seite 64 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 Write 0x06 0x14 0x00 0x04 0x00 0x34 0x11 Message 0x27 0x01 0x85 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Status 0x00 0x11 0x27 0x85 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Front Table 0x00 0x00 0x5E 0x06 0x14 0x00 0x04 0x00 0x34 0x12...
- Seite 65 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Decrease 0x03 0x00 0x61 Write 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Brightness Increase 0x03 0x01 0x62 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Get Value 0x00 0x12 0x03 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Auto 0x04 0x00 0x62...
- Seite 66 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68 Write 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Blank 0x09 0x00 0x67 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Status 0x00 0x12 0x09 0x68 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Decrease 0x0A 0x00 0x68 Write...
- Seite 67 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Decrease 0x11 0x00 0x6F Write 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Increase 0x11 0x01 0x70 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Get value 0x00 0x12 0x11 0x70 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Decrease 0x12 0x00 0x70...
- Seite 68 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62 Write Quick Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x13 Search 0x02 0x00 0x61 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Status 0x00 0x13 0x02 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61 Write...
- Seite 69 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65...
- Seite 70 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71 0x06 0x14 0x00 0x04 0x00 0x34 0x15 Write...
- Seite 71 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88 Write 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Status 0x00 0x11 0x2B 0x89 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Error status Read Status...
- Seite 72 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x0C code 7 0x48 0x06 0xA6 Write Remote 0x06 0x14 0x00 0x04 0x00 0x34 0x0C code 8 Control code 0x48 0x07 0xA7 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Status 0x00 0x0C 0x48 0xA1 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x00 0x8F...
- Seite 73 Funktion Status Aktion 0x02 0x14 0x00 0x04 0x00 0x34 0x02 Menu 0x04 0x0F 0x61 0x02 0x14 0x00 0x04 0x00 0x34 0x02 Exit 0x04 0x13 0x65 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D 0x02 0x14 0x00 0x04 0x00 0x34 0x02 Bottom 0x04 0x0C 0x5E 0x02 0x14 0x00 0x04 0x00 0x34 0x02...
-
Seite 74: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@ Österreich eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/... -
Seite 75: Eingeschränkte Garantie
Produkt beiliegenden Anweisungen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 76 Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
