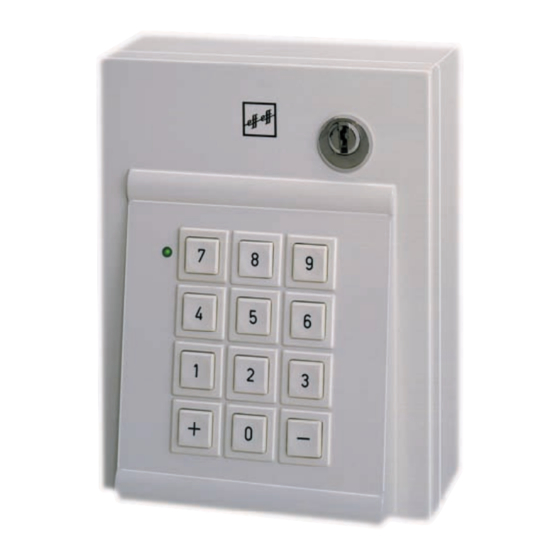

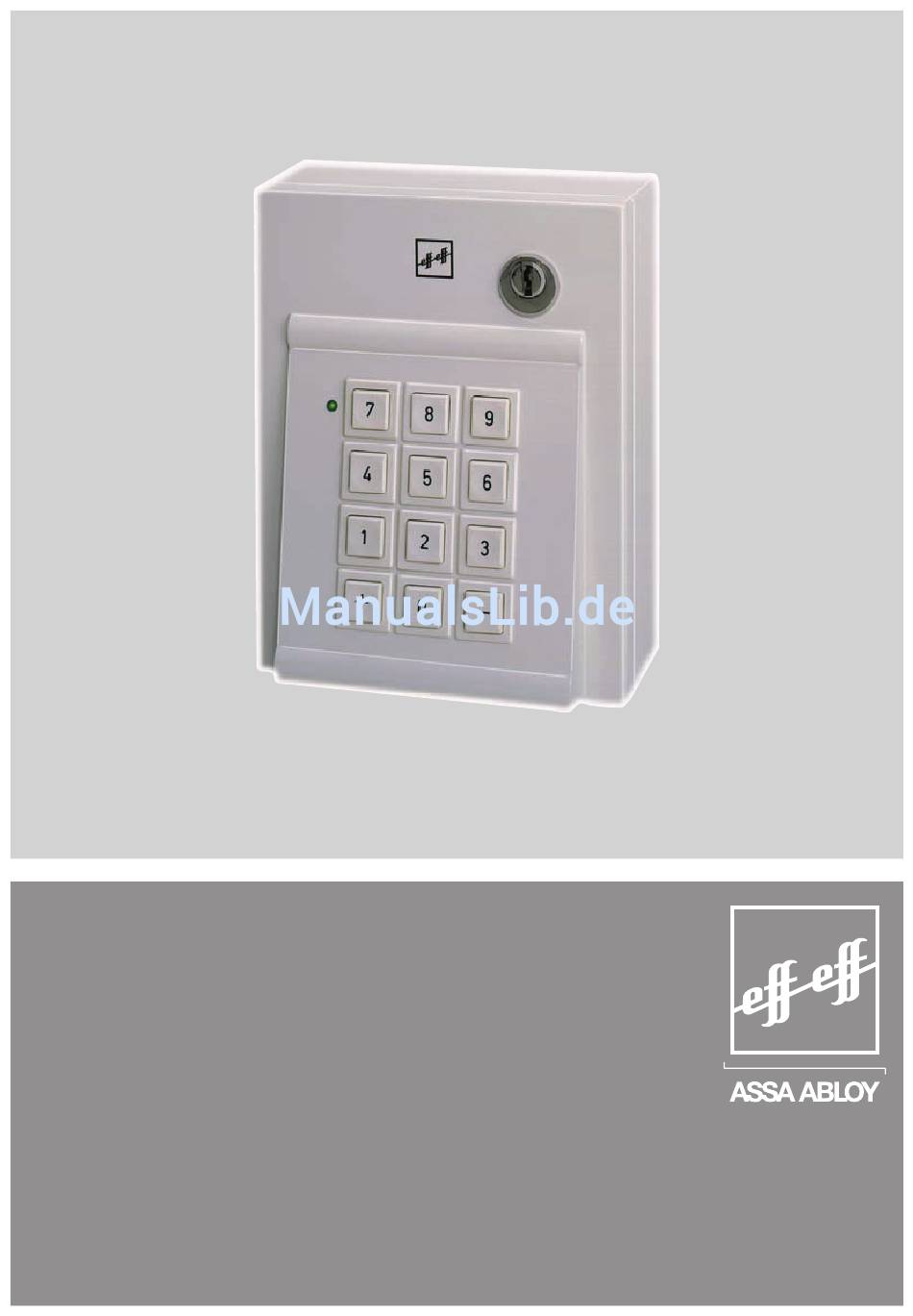

- Seite 1 Türcodegerät 421-30-10 Installations- und Bedienungsanleitung ASSA ABLOY, the global leader in door D00116 opening solutions...
- Seite 2 Sehr geehrter Kunde, mit dem effeff Türcodegerät 421-30-10 haben Sie ein Gerät erstanden, das moderne Sicherheits- und Organisationsan- forderungen erfüllt. Dieses Gerät wurde modernsten technischen Produktionsmethoden aus hochwertigsten Materialien und Komponenten gefertigt. Seine Lebensdauer beträgt deshalb normalerweise ein vielfaches der von der Firma effeff eingeräumten Gewährleistungsfrist.
-
Seite 3: Inhaltsverzeichnis
Inhalt Kurzanleitung Programmierung Bedienungsanleitung Gerätefunktion und Bedienung Allgemeiner Funktionsablauf Programmierbare Codes Dauerentriegelung Anschließbare Geräte Zeitablauf Falschcodeauswertung Bedienung und Anzeigefunktion Programmierung Programmierung des Hauptcodes Programmierung der Benutzercodes Löschen eines Benutzercodes Beenden der Programmierung Sonderfälle Drei Programmierregeln Schließanlage Verwendung als Teilnehmer am TS-Bus Montage und Installation Sicherheitshinweise Montage... -
Seite 4: Kurzanleitung Programmierung
Kurzanleitung Programmierung Ha u pt c o de 1 . P r o g r a m m i e r t a s t e a u f H a u p t p l a t i n e b e t ä t i g e n . 2 . -
Seite 5: Bedienungsanleitung
Bedienungsanleitung Achtung! Diese Bedienungsanleitung gilt nicht für Geräte mit der Typenbezeichnung 421-30! Nachfolgende Funktionsbeschreibung und Programmier- anleitung gilt für Geräte, unabhängige Einzelgeräte betrieben werden. Wird das Gerät am TS-Bus betrieben, ist seine Funktion von der Programmierung der Buszentrale abhängig. -
Seite 6: Gerätefunktion Und Bedienung
Code 1.111.100 verschiedene Möglichkeiten. (Über einige funktionsbedingte Einschränkungen finden Sie näheres im Abschnitt "Programmieranleitung".) Dauerentriegelung Über den Hauptcode kann vom Türcodegerät 421-30-10 auch eine Dauerentriegelung ausgelöst werden. Dazu wird vor Eingabe der Codezahl die Taste betätigt. Dies bewirkt, daß der Relaiskontakt so lange angezogen bleibt, bis der Hauptcode erneut eingegeben wir mit vorheriger Betätigung der Taste... -
Seite 7: Anschließbare Geräte
Diese Funktion kann abgeschaltet werden, indem der Schiebe- schalter auf der Rückseite der Tastaturplatine auf Position I geschoben wird. Achtung! Zur Freigabe der Dauerentriegelungsfunktion muß der Schiebeschalter auf der Tastaturplatine in die Position II ge- schoben werden. Anschließbare Geräte. Gerät ausgelegt, einen Standardtüröffner... -
Seite 8: Bedienung Und Anzeigefunktion
Dieser Zustand des Geräts kann äußerlich selbstverständlich nicht erkannt werden und läßt sich auch nicht zurücksetzen ohne das Gerät zu öffnen. Die Anzahl der zulässigen Falscheingaben bis zur Sperrung der Tastatur ist abhängig von den jeweils programmierten Codes. Sie beträgt das doppelte des längsten im Gerät aktuell programmierten Codes plus eins. -
Seite 9: Programmierung
Programmierung Auch die Programmierung des Geräts wird auf sehr einfache Weise vorgenommen. Das Gerät wird mit dem Schlüssel geöffnet und durch kurze Betätigung der Programmiertaste in den Programmiermodus geschaltet. Dieser Zustand bleibt, wenn keine Taste betätigt wird, für 15 Sekunden aktiviert und stellt sich dann automatisch zurück. -
Seite 10: Programmierung Der Benutzercodes
Er wird umprogrammiert, indem nach dem Einschalten des Programmiermodus einfach die gewünschte neue Hauptcode- Ziffernfolge an der Eingabetastatur eingetippt wird. Programmierung der Benutzercodes Für spezielle Anwendungen können im Türcodegerät 421-30-10 drei zusätzliche Codes - die sogenannten Benutzercodes - programmiert werden. Diese Codes haben keine Berechtigung zur Dauerentriegelung und können jederzeit durch eine einfache... -
Seite 11: Löschen Eines Benutzercodes
Tastenbetätigungen Bemerkungen Verzweigung zur Codeeingabe. Eingabe der Codeziffern. Bestätigung und Ausschalten des Programmiermodus. Löschen eines Benutzercodes Ein bestehender Benutzercode wird gelöscht, indem im Program- miermodus nach der Eingabe des Indexes des betreffenden Codes die Taste betätigt wird. Beenden der Programmierung Das Beenden eines Programmiervorganges kann auf unter- schiedliche Weise erreicht werden. -
Seite 12: Sonderfälle
C) Nach Eingabe aller Ziffern eines zu programmierenden Codes kann die Taste betätigt werden. Damit wird der neue Code übernommen und der Programmiermodus abgeschaltet. D) Soll die Programmierung abgebrochen werden (beispielsweise wegen eines Eingabefehlers), so kann dies durch Betätigung der Taste erreicht werden. -
Seite 13: Drei Programmierregeln
Drei Programmierregeln Werden beim Programmieren des Geräts die folgenden drei Regeln eingehalten, so vermeidet man damit alle Funktions- störungen oder Irritationen, die durch Überschneidungen oder Widersprüchlichkeiten auftreten können. I.) Notieren Sie die jeweils gültigen Codes und bewahren Sie diese Notiz an einem sicheren Ort auf, damit Sie sich vor einer Änderung der Programmierung zunächst über den aktuellen Stand informieren können. -
Seite 14: Schließanlage
Schließanlage Durch die Möglichkeit, im Türcodegerät 421-30-10 bis zu 4 verschiedene Codes zu speichern, kann in Objekten, in denen eine größere Anzahl dieser Geräte eingesetzt ist, ein einer Schließ- anlage ähnliches System mit bis zu vier Hierarchiestufen aufgebaut werden. Im nachfolgenden Beispiel seien neun Türen zu verwalten, in einer... - Seite 15 Einzelcode 1 Tür 1 (Mitarbeiter 1) ABDH Gruppencode 1 (Abteilungsleiter) Einzelcode 2 Tür 2 (Mitarbeiter 2) Hauptgrup- ABDI pencode 1 (Bereichs- Einzelcode 3 Tür 3 leiter) (Mitarbeiter 3) ABEJ Gruppencode 2 (Abteilungsleiter) Einzelcode 4 Tür 4 (Mitarbeiter 4) ABEK Generalcode Tür 5 (Geschäfts- führer)
-
Seite 16: Verwendung Als Teilnehmer Am Ts-Bus
Verwendung als Teilnehmer am TS-Bus: Dieses Türcodegerät kann alternativ zum Einzelbetrieb als Teilnehmer am TS-Bus eingesetzt werden. Dazu ist neben der Funktionsumschal- tung an DIP-Schalter 8 (Busbetrieb= ON) auch die Teilnehmeradresse (S1-S7) einzustellen. 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 SI 2 500 mAT... -
Seite 17: Montage Und Installation
Montage und Installation. Achtung! Diese Hinweise zu Montage und Installation gelten nicht für Geräte mit der Typenbezeichnung 421-30! -
Seite 18: Sicherheitshinweise
Sicherheitshinweise Das Türcodegerät 421-30-10 entspricht den einschlägigen europäischen Normen. Bei Einhaltung der üblichen Sicherheits- regeln für Elektrogeräte dieser Art ist ein störungsfreier und dauerhafter Betrieb gewährleistet. Einige dieser Regeln, die in diesem Zusammenhang besonders relevant sind, seien hier noch einmal aufgeführt. -
Seite 19: Montage
Montage Zur Gerätemontage Das Gerät wird üblicherweise mit vier Schrauben in der Nähe der zu sichernden Tür an der Wand befestigt. Bitte achten Sie darauf, daß keine der Schrauben Kontakt mit leitendem Material hat - etwa mit der Mauerwerksbewehrung. Dies könnte unter ungünstigen Umständen zu Störeinstrahlungen führen. -
Seite 20: Elektrischer Anschluß
Elektrischer Anschluß Besondere Hinweise Vor Entfernen der Zwischenabdeckung muß die Netzspan- nung abgeschaltet werden. Für alle Niederspannungsanschlüsse muß abgeschirmtes Kabel verwendet werden. Die Kabelschirme sind einseitig auf die zentrale Erdanschlußklemme im Gehäuse aufzu - legen. Es dürfen nur Türöffner angeschlossen werden, die für 12 Volt Gleichspannung ausgelegt sind, deren Stromauf- nahme nicht über 250 mA liegt und die mit einer Freilauf- diode ausgestattet sind... -
Seite 21: Technische Daten
Technische Daten Anschlußspannung: 230 Volt +/- 10%, 50-60 Hz Leistungsaufnahme max.: 9,5 VA Betriebsnennspannung: 12 V - ungeregelt max. Belastbarkeit: 0,25 A Leerlaufspannung: ca. 22 V Relaiskontakt: Schaltspannung max: 24 V Schaltstrom max: Sicherungen: primär: Thermosicherung 130°C sekundär: 500 mAT Freigabezeit: einstellbar 1-30 sek Betriebstemperatur:... - Seite 22 Grundplatine Codierschalter: Für Standardbetrieb alle Schalter in Stellung OFF. Drehschalter für Türentriegelungszeit Sicherung F2 Für den Busbetrieb Schalter 500 mAT (keine Funktion bei 8 in Stellung ON. Busbetrieb) Schalter 1-7 dient zur Ein- stellung Teilnehmer- adresse. Programmiertaste (keine Funktion bei Schaltspannung Busbetrieb) Trafo...
