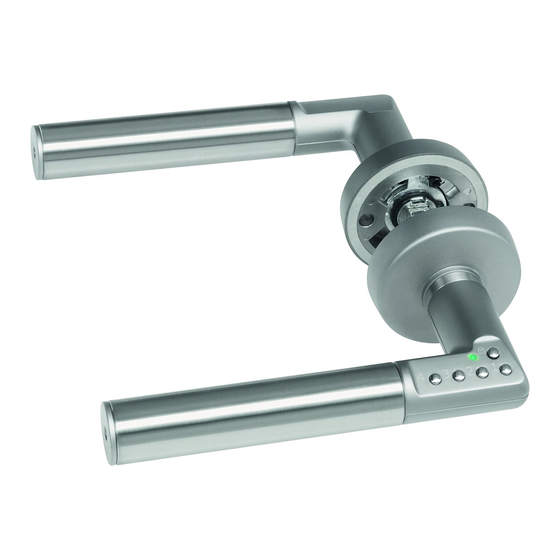

Assa Abloy Code Handle Montage- Und Bedienungsanleitung

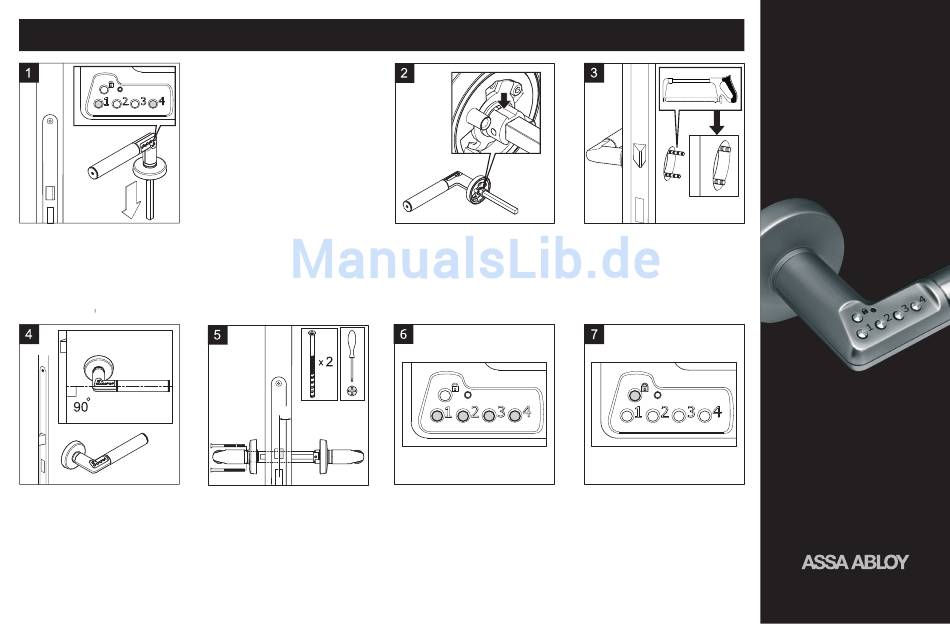

Montageanleitung
Bringen Sie den Außendrücker (mit Tasten-
feld) an der Tür an. Halten sie den Drücker
während der Montage in waagerechter
Position.
Vor der Montage
Vor Montage der Garnitur an die Tür,
müssen Sie den Code Handle mit einem
Administratorcode aktivieren.
Der Code Handle wird ohne Administra-
torcode ausgeliefert.
• Halten Sie den Code Handle waagerecht
mit dem Vierkant senkrecht nach unten
zeigend.
• Halten Sie gleichzeitig die Nummerta-
sten 1 und 4 gedrückt, bis die LED rot
blinkt.
• Lassen Sie die Tasten los. Die LED leuch-
tet nun dauerhaft grün.
• Geben Sie einen 6-stelligen Administrati-
onscode ein. Die LED blinkt schnell grün.
Der Administrationscode ist gültig.
Zum Ändern des Administrationscodes
wiederholen Sie die oben genannten
Anweisungen. Beachten Sie, dass beim
Ändern des Administrationscodes alle
Nutzercodes gelöscht werden.
B
B
Verschrauben Sie den Innen- und
Außendrücker miteinenader. Ziehen Sie die
Schrauben nur so fest an, dass die Drücker
leichtgängig sind und in die Waagrechte
zurückdrehen.
Mögliche Türblattdicke: 35-80 mm
B-Maß (s. Abb. 5): min. 21 mm
B-Maß 14 mm - 21 mm: Distanzring
verwenden
(im Lieferumfang).
Drehen Sie den Vierkant so, dass die Nut
nach oben zeigt (s. Abb. 2).
• Programmieren sie mindestens einen
Nutzercode (s. folgende Seite).
• Geben Sie den Nutzercode ein.
Der Code Handle wird entsperrt.
Bei falschem Code blinkt die LED 3 x rot.
Bei richtigem Code blinkt die LED mehrere
Male schnell grün. Der Drücker bleibt
entsperrt, wenn die Automatische Sperre
deaktiviert ist (s. folgende Seite).
Halten Sie den inneren Türdrücker an das
Türblatt. Stecken Sie die Befestigungs-
schrauben durch Rosette und Türblatt.
Kürzen Sie die Schrauben an den Teilgewin-
den. Die Schrauben dürfen max. 6 mm am
Türblatt überstehen. Für den Außendrücker
ist eine Bohrung mit einem Durchmesser
von 22 mm erforderlich.
Drücken sie die Vorhängeschloss-Taste.
Der Drücker wird gesperrt.
Fahren Sie nun mit der Programmierung
fort, wie auf der folgenden Seite beschrie-
ben.
ASSA ABLoy
Code Handle
Montage- und
Bedienungsanleitung
