enphase COMMS-KIT-INT-02 Schnellinstallationsanleitung Seite 2

2 Verkabelung des Communications Kit 2 INT

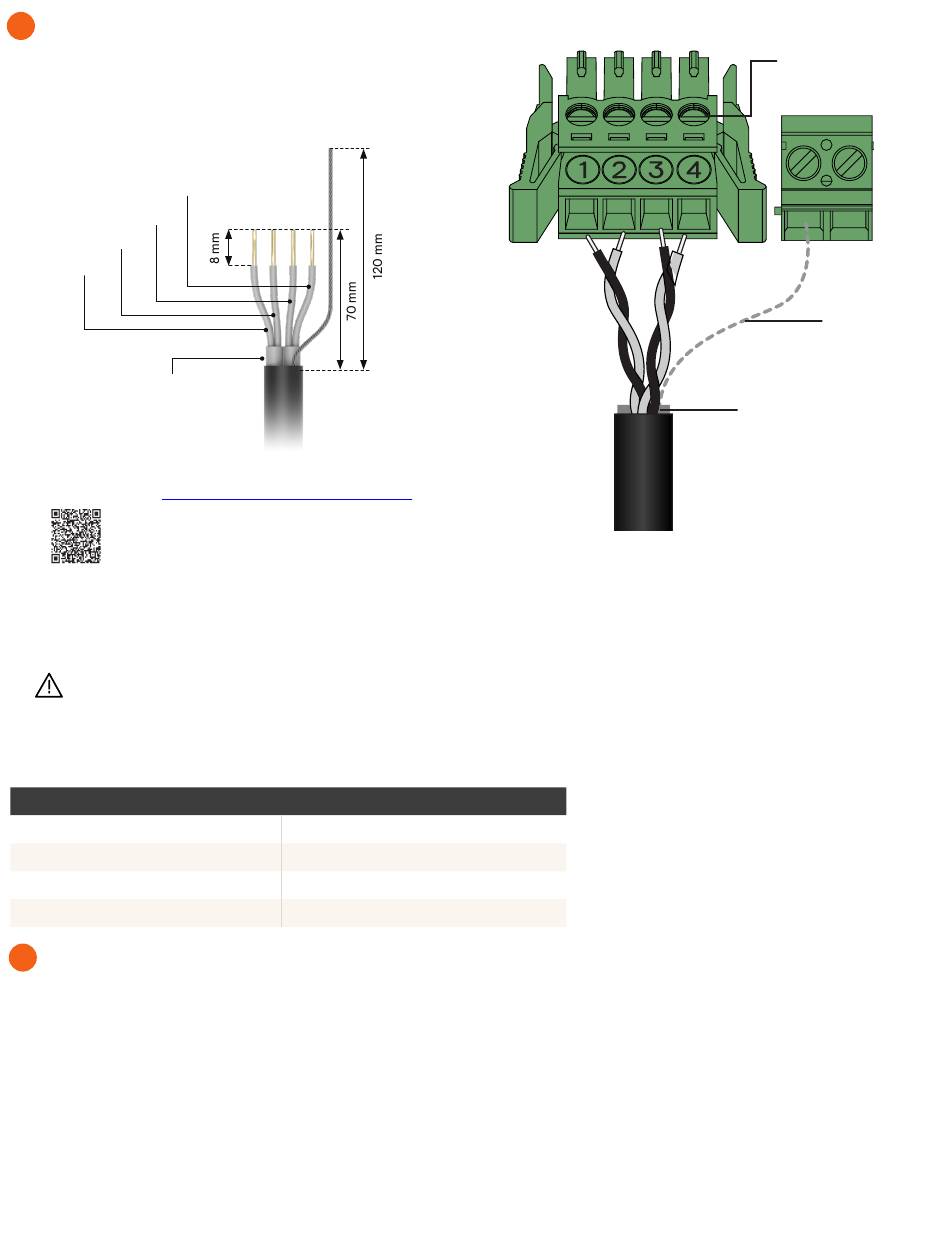

Die Kabelisolierung gemäß folgender Abbildung abisolieren. Belassen Sie
den Abschlusswiderstand nur an den Einheiten die sich an den Enden
des Buses befinden. Bei den anderen Einheiten entfernen Sie den
Abschlusswiderstand.
Nicht verwendet
CTRL (G)
CTRL (H)
CTRL (L)
Kabelabschirmung
✓
HINWEIS: Das geprüfte und empfohlene Steuerungskabel wird nicht zusammen
mit diesem Produkt verkauft. Suchen Sie nach geprüften und empfohlenen
https://link.enphase.com/control-cable-table-eu
Steuerungskabeln. Link:
✓
HINWEIS: Verwenden Sie einen geeigneten Abisolierer , um die
Ummantelung des Steuerkommunikationskabels abzuisolieren.
• Damit eine korrekte Verbindung zwischen dem Steuerungskabel und den
Einheiten IQ Battery gegeben ist, halten Sie die unten aufgeführten
Richtlinien zum Anschließen von Kabeln an Anschlussklemmen ein.
WARNUNG! Die Nichtbeachtung der Verkabelungsrichtlinien
führt dazu, dass das System keine Geräte erkennen kann,
was zu Inbetriebnahmefehlern und Betriebsfehlern führt.
Die folgende Tabelle zeigt die Zuordnung der Steuerkommunikationssignale zu den Klemmenleisten-Positionen an den Steuerungskabeln:
CT R L- KO PFL EI STE NNU M M ERN
Schraubklemme 1
Schraubklemme 2
Schraubklemme 3
Schraubklemme 4
Steuerungsverkabelung (CTRL) zwischen den Systemkomponenten
3
Anleitung zur Verkabelung der Steuerung für die Installation von IQ Battery 5P(s) mit einem Communications Kit 2 INT:
Siehe die folgenden Verkabelungsfolgen, um die Position der Anschlussleiste mit Abschlusswiderstand, die Verkabelungsreihenfolge und die Endposition
der Beilauflitze zu verstehen.
✓
HINWEIS: Die gesamte Länge der CTRL-Verkabelung des Systems sollte 100 m nicht überschreiten, um sicherzustellen, dass das System gemäß den
Spezifikationen funktioniert.
✓
HINWEIS: Stellen Sie sicher, dass die folgenden Richtlinien befolgt werden, um Fehler während der Inbetriebnahme des Systems zu
vermeiden:
• Eine Kopfleiste mit einem Abschlusswiderstand sollte an der Komponente an jedem Ende des Steuernetzwerks installiert werden.
• Die Beilauflitze darf nur an einem Ende der Steuerverdrahtung zwischen Systemkomponenten angeschlossen werden.
• Es wird empfohlen, die Beilauflitze an der Komponente zu beenden, von der aus die Steuerverdrahtung für den Abschnitt initiiert wird.
2
Beilauflitze
(geflochten)
CT R L-S IG N AL E
CTRL L - NIEDRIG
CTRL H - HOCH
CTRL G - MASSE
Nicht verwendet
CTRL-Anschlussleiste
• Stellen Sie sicher, dass beide Enden der Twisted-Pair-Leiters des
CTRL-Kabels, wie oben abgebildet, in die Anschlussleiste eingeführt sind.
• Schließen Sie die Beilauflitze nur an einem Ende eines Steuerungskabels an
die Erdungsklemme an. Schließen Sie keine Beilauflitzen an beiden Enden
eines CTRL-Kabels an. Befolgen Sie die Anweisungen in Abschnitt 3 in Bezug
auf die Steuerungsverkabelung (CTRL) zwischen den Systemkomponenten.
Schraubklemme für
Steuerungskabel
(Anzugsdrehmoment 0,2 N m)
Erdungsklemme
Beilauflitze
Kabelabschirmung
Comms-Kit-2-QIG-140-00503-01-DE-2024-11-08
