enphase COMMS-KIT-INT-02 Schnellinstallationsanleitung Seite 3

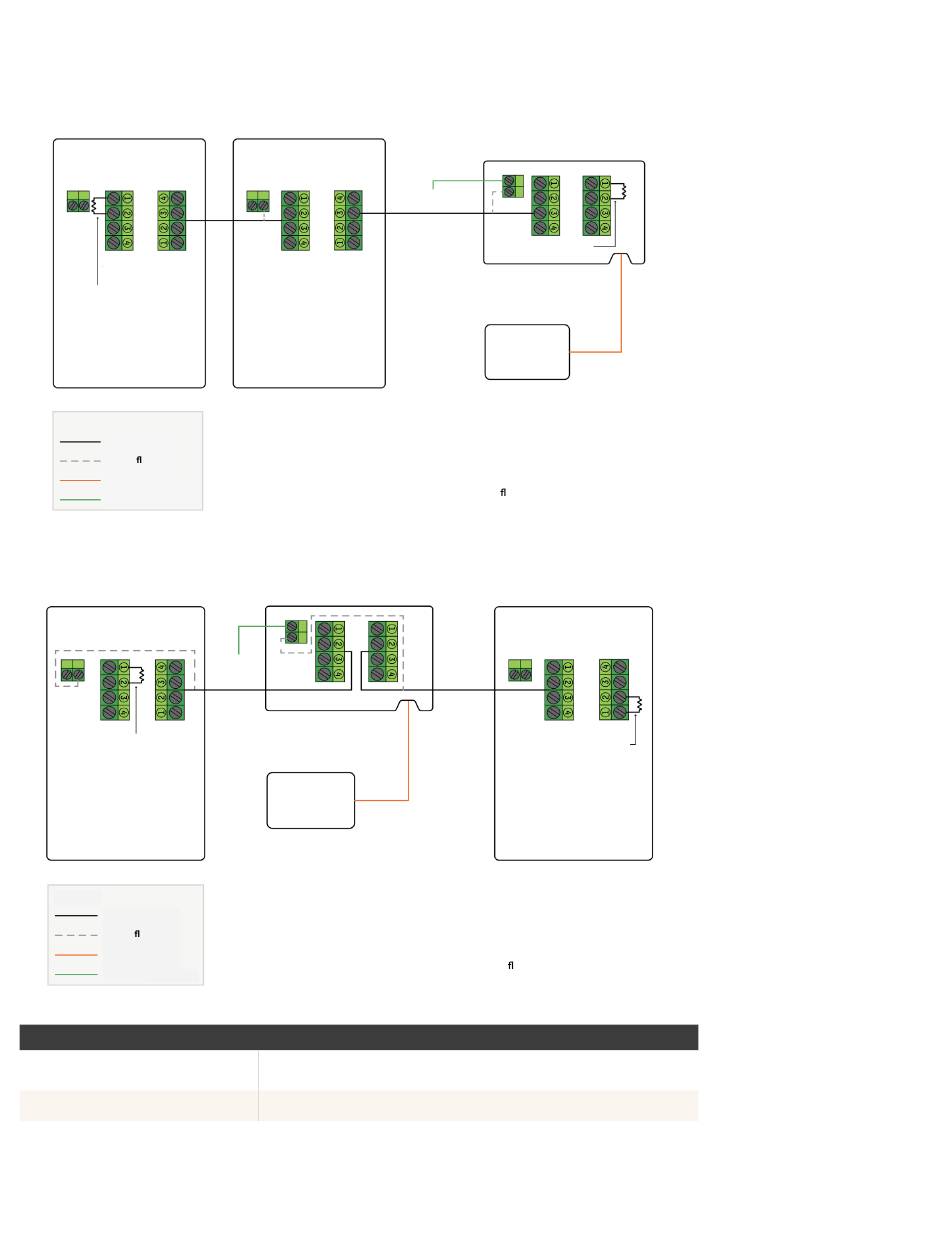

Im Folgenden werden die beiden üblichen Verkabelungssequenzen aufgeführt:
Sequenz 1: IQ Battery 5P(s) - Communications Kit 2 INT
IQ Battery 5P
Abschlusswid-
erstand
Legende
CTRL-Kabel
Beilau itze
USB-Kabel
Kabel zur
Erdungsschiene
Verdrahtung 2: IQ Battery 5P - Communications Kit 2 INT - IQ Battery 5P
IQ Battery 5P
Abschlusswid-
erstand
Legende
CTRL-Kabel
Beilau itze
USB-Kabel
Kabel zur
Erdungsschiene
Die folgende Tabelle enthält die Positionen der Abschlusswiderstände für die obigen Sequenzen:
R E I H E N F O L G E D E R S T E U E R U N G S K A B E L
Verdrahtung 1
Verdrahtung 2
3
IQ Battery 5P
*Die Erdungsanschluss ist nur erforderlich, wenn die Beilau itze des Steuerungskabels
an diesen Klemmenblock angeschlossen ist.
Communications Kit 2 INT
Zur Erdungss-
chiene*
IQ Gateway
Metered
*Die Erdungsanschluss ist nur erforderlich, wenn die Beilau itze des Steuerungskabels
an diesen Klemmenblock angeschlossen ist.
P O S I T I O N D E S A B S C H L U S S W I D E R S TA N D S
• IQ Batterie 5P im Steuerbus
• Communications Kit 2 INT
• Die beiden IQ Battery 5P an jedem Ende des Steuerbusses
Communications Kit 2 INT
Zur
Erdungsschiene*
Abschluss-
widerstand
IQ Gateway
Metered
IQ Battery 5P
Abschlusswid-
erstand
Comms-Kit-2-QIG-140-00503-01-DE-2024-11-08
