Montageanleitung Linearmodule

6 Ersatzteile

6.1 Linearkugellager

LinMot bietet zu den DM03 Linearmodulen die jeweiligen Austauschlager an. Werkseitig sind die
Linearkugellager mit dem lebensmittelverträglichem Schmierstoff SKF LGFP2 (NSF-Registrierung für H1)
gefettet. Das Austausch-Intervall der Lager ergibt sich aus der durchgeführten Funktionsprüfung der
Linearführung. Siehe hierzu Kap. 8.1.
Bestellinformationen
Artikel
Linearkugellager LBBR 10-LS-LGFP
Linearkugellager LBBR 20-LS-LGFP
Linearkugellager LBBR 25-LS-LGFP

6.1.1 Montage

Beachten Sie unbedingt die Sicherheitshinweise im Kapitel 2 während der Montage!
NTI AG / LinMot
Beschreibung
Linearkugellager zu DM01-23 Food Grade
Linearkugellager zu DM01-37 Food Grade
Linearkugellager zu DM01-48 Food Grade

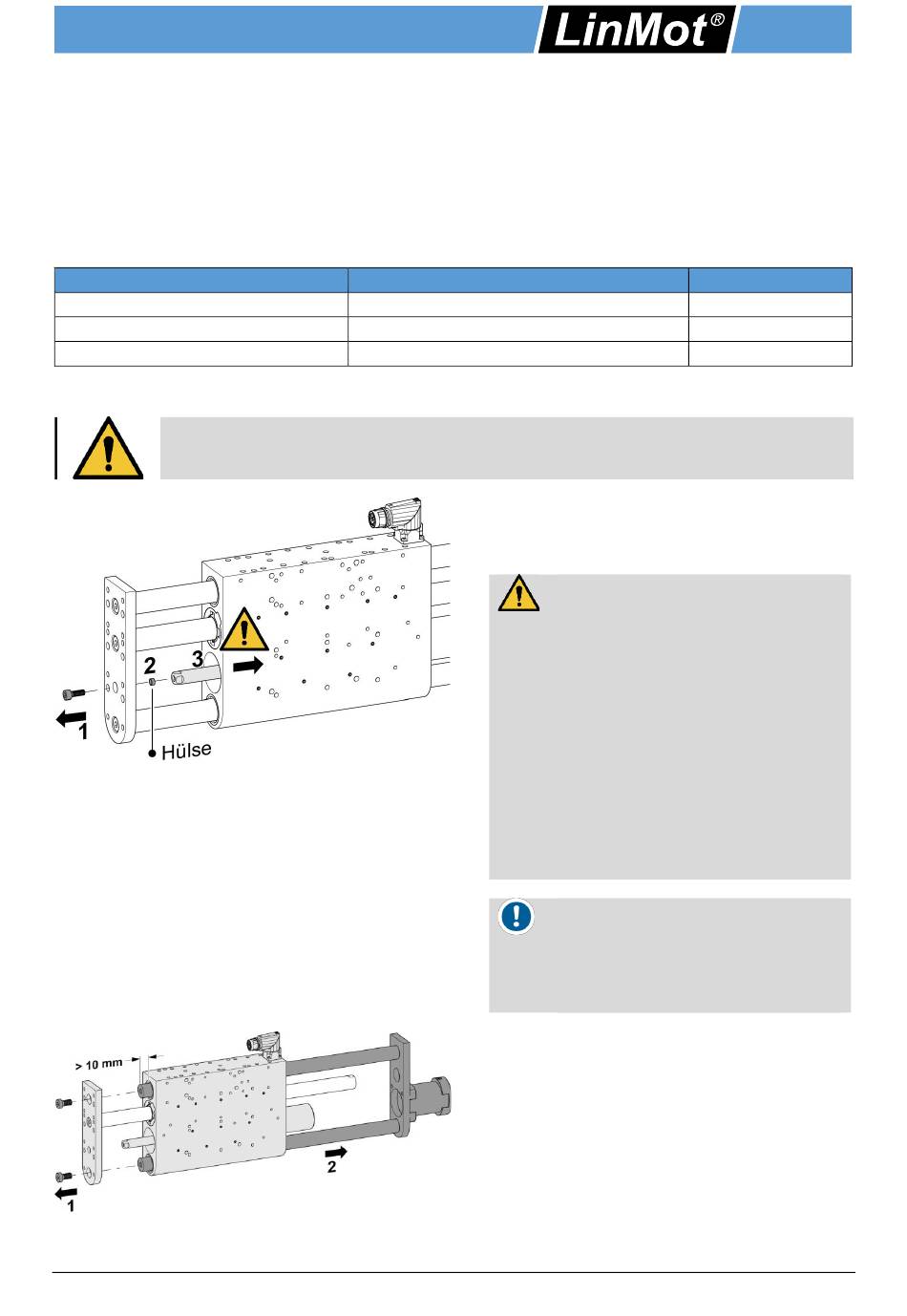

1. MagSpring Läufer lösen
Schraube des MagSpring Läufers an der
Montageplatte vorne lösen.
2. Führungswellen lösen
Schrauben der Führungswellen an der
vorderen Montageplatte lösen.
Anschliessend Führungswellen in den
Führungsblock schieben, jedoch nicht
vollständig rausziehen.
DM03-23 / 37 / 48
Art-Nr.
0230-0691
0230-0692
0230-0693
Der MagSpring Läufer ist
verdrehgesichert. Bei der Demontage
wird diese Verdrehsicherung
aufgehoben und es kann zu einer
schlagartigen, unkontrollierten
Bewegung des Läufers kommen. Es
entsteht eine erhebliche
Verletzungsgefahr!
Alle Wartungsarbeiten und
Reparaturen sollten durch die NTI AG
/ LinMot ausgeführt werden. Bei selbst
ausgeführten Wartungen und
Reparaturen erlischt die
Gewährleistung sofort
(siehe Kapitel 1.5).
Um eine überbestimmte Lagerung des
MagSpring Läufers zu vermeiden, wird
dieser an der Montageplatte beweglich
befestigt. Hierfür sorgt die eingebaute
Hülse. Achten Sie bei der Demontage
und Montage darauf!
DE
