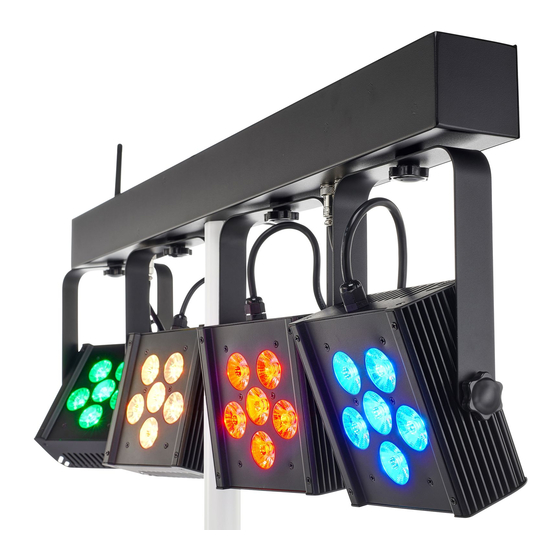

- Seite 1 Compact LED-Bar CLB8 LED-lichtset bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 12.08.2016, ID: 333919...
-
Seite 3: Inhaltsverzeichnis
1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................16 Installation..............................17 Inbetriebnahme............................23 Anschlüsse und Bedienelemente....................26 Bedienung..............................33 7.1 Gerät starten............................33 7.2 Gerätefunktionen..........................33 7.3 Fußschalter............................34 7.4 IR-Fernbedienung..........................35 7.5 Bedienung am Gerät........................38 Compact LED-Bar CLB8... - Seite 4 Inhaltsverzeichnis 7.6 Menüübersicht..........................45 7.7 Funktionen im 2-Kanal-DMX-Modus..................47 7.8 Funktionen im 4-Kanal-DMX-Modus..................49 7.9 Funktionen im 18-Kanal-DMX-Modus..................49 Technische Daten............................ 52 Stecker- und Anschlussbelegungen....................53 Fehlerbehebung............................54 Reinigung..............................57 Umweltschutz............................58 LED-lichtset...
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Compact LED-Bar CLB8... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Compact LED-Bar CLB8... -
Seite 8: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Compact LED-Bar CLB8...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 11 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. Compact LED-Bar CLB8...
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 13 Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. Compact LED-Bar CLB8...
-
Seite 14: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. - Seite 15 Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. Compact LED-Bar CLB8...
-
Seite 16: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das LED-Lichtset eignet sich besonders für Beleuchtungsaufgaben in Clubs und Diskotheken, auf Rockbühnen sowie im Theater- und im Musicalbereich. Besondere Eigenschaften des Geräts: vier Flat-PARs mit je sechs 4-in-1-LEDs (RGBW, 8 Watt) Ansteuerungsmöglichkeiten: – DMX-512 – Tasten und Display am Gerät –... -
Seite 17: Installation
Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. Lagerungsverpackungen. HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. Compact LED-Bar CLB8... - Seite 18 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
- Seite 19 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Compact LED-Bar CLB8...
- Seite 20 Installation Vormontierte Spots Die vier Spots sind an der T-Bar vormontiert. Feststellschrauben zur Fixierung des Neigungswinkels. Feststellschraube zur Fixierung des Spots an der T-Bar und der Ausrichtung in der Horizontalen (Abstrahlrichtung). Elektrischer Anschluss des Spots an der T-Bar (vormontiert). LED-lichtset...
- Seite 21 Installation 36-mm-Flansch zur Befestigung der T-Bar auf einem Stativ. 6,35-mm-Klinkenbuchse für den Anschluss einer Fußschaltereinheit. Empfangsantenne für die Signale eines kabellosen Fußschalters. Compact LED-Bar CLB8...
-
Seite 22: Batterie In Die Fernbedienung Einlegen
Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. -
Seite 23: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Compact LED-Bar CLB8... - Seite 24 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 25 Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. Compact LED-Bar CLB8...
-
Seite 26: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente 1 Infrarot-Empfänger für die Signale einer IR-Fernbedienung. LED-lichtset... - Seite 27 Anschlüsse und Bedienelemente Compact LED-Bar CLB8...
- Seite 28 Anschlüsse und Bedienelemente 2 [Power In] Kaltgeräteeinbaustecker für den Netzanschluss mit Sicherungshalter. 3 Display. 4 [Mode] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. [Setup] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. [Up] Erhöht den angezeigten Wert um eins.
- Seite 29 Anschlüsse und Bedienelemente 6 [DMX In] DMX-Eingang. [DMX Out] DMX-Ausgang. 7 [Power Out] Kaltgeräteeinbaubuchse für das Spannungsversorgungskabel zum nächsten Gerät. 8 Empfangsantenne für die Signale der Fernbedienung bzw. eines kabellosen Fußschalters. Compact LED-Bar CLB8...
- Seite 30 Anschlüsse und Bedienelemente IR-Fernbedienung Eine IR-Fernbedienung ist als optionales Zubehör nicht im Lieferumfang enthalten. LED-lichtset...
- Seite 31 Aktiviert die Musiksteuerung. 13 [SPEED] Ermöglicht es, in der Betriebsart „Vorprogrammierte automatische Show“ die Ablaufgeschwindigkeit einzustellen. 14 [STROBE] Schaltet in der Betriebsart „Vorprogrammierte automatische Show“ den Stroboskop-Effekt ein- und aus. 15 [+] Erhöht den angezeigten Wert um eins. Compact LED-Bar CLB8...
- Seite 32 Anschlüsse und Bedienelemente 16 [Dimming] Helligkeitsregler. 17 [–] Verringert den angezeigten Wert um eins. 18 [0] … [9] Zifferntasten zum direkten Eingeben eines Zahlenwerts. 19 Tasten zum Auswählen einer Farbe. Benutzen Sie [W] für weißes Licht, [A] für bernsteinfarbenes Licht, [R], [G] oder [B] für die Grundfarben Rot, Grün und Blau, die farbigen Tasten zum direkten Auswählen einer Mischfarbe.
-
Seite 33: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. 7.2 Gerätefunktionen Alle Funktionen werden über die Tasten und das Display am Gerät bzw. über eine optional erhältliche Fernbedienung gesteuert. Compact LED-Bar CLB8... -
Seite 34: Fußschalter
Bedienung 7.3 Fußschalter Verschiedene Gerätefunktionen können auch mit Hilfe einer optionalen kabellosen (Artikel‐ nummer 370552) oder kabelgebundenen (Artikelnummer 279058) Fußschaltereinheit gesteuert werden. Die Zuordnung der einzelnen Funktionen geht aus der folgenden Tabelle hervor. Auto Run / Programm Drücken Sie den Schalter so oft, bis das Display „AUTO“ anzeigt, um die Betriebsart „Automatik“ zu aktivieren (13 Programme laufen automatisch nacheinander ab). -
Seite 35: Ir-Fernbedienung
Das Gerät kann nur mit der optionalen IR-Fernbedienung gesteuert werden, wenn es sich nicht in der Betriebsart „DMX“ oder in der Betriebsart „Master/Slave“ befindet. Ein- und ausschalten Benutzen Sie [ON/OFF], um das Gerät ein- und auszuschalten. Betriebsart „Automatik“ Drücken Sie [AUTO]. Die Wiedergabe der Programme „Pr02“ bis „Pr14“ startet automatisch. Compact LED-Bar CLB8... -
Seite 36: Musiksteuerung
Bedienung Betriebsart „Vorprogrammierte Drücken Sie [PRG]. Wählen Sie mit [+] und [–] einen Wert zwischen „Pr.01“ und „Pr.14“ . automatische Show“ In der Betriebsart „Vorprogrammierte automatische Show“ können Sie einen Strobe-Effekt ein‐ schalten. Drücken Sie dazu [STROBE] und wählen Sie anschließend mit [+] und [–] einen Wert zwischen „FS00“... - Seite 37 Farbe Cyan Hellrot Purpur Hellgrün Grün Magenta Hellblau Blau Orange Gelb Bernstein Kaltweiß Warmweiß Weiß Rücksetzen auf Standardeinstel‐ Um das Gerät auf die Standardeinstellungen zurückzusetzen, drücken Sie [OFF] und anschlie‐ lungen ßend nacheinander [9], [8] und [7]. Compact LED-Bar CLB8...
-
Seite 38: Bedienung Am Gerät
Bedienung 7.5 Bedienung am Gerät Drücken Sie [Mode], um das Hauptmenü zu aktivieren und einen Betriebsmodus auszuwählen. Benutzen Sie [Setup], um weitere Optionen auszuwählen. Benutzen Sie [Up] und [Down], um den jeweils angezeigten Wert zu ändern. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [Mode]. - Seite 39 „SPxx“ . Mit [Up] und [Down] können Sie jetzt einen Wert zwischen „SP01“ (langsam) und „SPFL“ (schnell) auswählen. Um die Blinkfrequenz einzustellen, drücken Sie erneut [Setup]. Das Display zeigt „FS00“ . Mit [Up] und [Down] können Sie jetzt einen Wert zwischen „FS01“ (langsam) und „FS99“ (schnell) auswählen. Compact LED-Bar CLB8...
- Seite 40 Bedienung Betriebsart „Automatik“ Der automatische Betrieb kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „AUTO“ anzeigt. Die Wiedergabe der Programme „Pr02“...
- Seite 41 Tabelle zeigt für die verschiedenen DMX-Modi die höchste mögliche DMX-Adresse. Modus Höchste mögliche DMX-Adresse 2-Kanal 4-Kanal 18-Kanal Drücken Sie [Setup]. Mit [Up] und [Down] können Sie jetzt einen der folgenden DMX-Betriebs‐ modi auswählen: „2-ch“ (zwei Kanäle) „4-ch“ (vier Kanäle) Compact LED-Bar CLB8...
- Seite 42 Bedienung „18ch“ (achtzehn Kanäle) Betriebsart „Slave“ Diese Einstellung ist nur relevant, wenn das Gerät als Slave in einer Master-Slave-Konfiguration dient und nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „SLAv“ anzeigt. Musiksteuerung Eine musikgesteuerte automatische Show kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist.
- Seite 43 Gehen Sie zum Deaktivieren des Funk-Empfangs in gleicher Weise vor und markieren Sie die Option „off“ . Schalten Sie im Netzbetrieb den Hauptschalter auf der Unterseite des Funk-Fußschal‐ ters auf [Off]. Andernfalls arbeitet der Funk-Fußschalter trotz eines angeschlossenen Netzteils im Batteriebetrieb und die eingesetzte Batterie endlädt sich entsprechend. Compact LED-Bar CLB8...
- Seite 44 Bedienung Konstantes einfarbiges Muster Ein konstantes einfarbiges Muster kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „Colr“ anzeigt. Drücken Sie [Setup]. Das Display zeigt die Einstellung für eine der Grundfarben (Anzeige „r.xxx“...
-
Seite 45: Menüübersicht
Bedienung 7.6 Menüübersicht Compact LED-Bar CLB8... - Seite 46 Bedienung LED-lichtset...
-
Seite 47: Funktionen Im 2-Kanal-Dmx-Modus
Konstantes einfarbiges Muster in kaltweiß für alle LEDs 80 … 89 Konstantes einfarbiges Muster in warmweiß für alle LEDs 90 … 99 Konstantes einfarbiges Muster in rosa für alle LEDs 100 … 109 Konstantes einfarbiges Muster in mint für alle LEDs Compact LED-Bar CLB8... - Seite 48 Bedienung Kanal Wert Funktion 110 … 119 Konstantes einfarbiges Muster in hellblau für alle LEDs 120 … 129 Vorprogrammierte automatische Show Nr. 01 230 … 239 Vorprogrammierte automatische Show Nr. 12 240 … 255 Sound-Modus Kanal 1 = 0 … 239 0 …...
-
Seite 49: Funktionen Im 4-Kanal-Dmx-Modus
Intensität Rot (0 % bis 100 %) für alle LEDs des Spots 1 0 … 255 Intensität Grün (0 % bis 100 %) für alle LEDs des Spots 1 0 … 255 Intensität Blau (0 % bis 100 %) für alle LEDs des Spots 1 Compact LED-Bar CLB8... - Seite 50 Bedienung Kanal Wert Funktion 0 … 255 Intensität Weiß (0 % bis 100 %) für alle LEDs des Spots 1 0 … 255 Intensität Rot (0 % bis 100 %) für alle LEDs des Spots 2 0 … 255 Intensität Grün (0 % bis 100 %) für alle LEDs des Spots 2 0 …...
- Seite 51 Bedienung Kanal Wert Funktion 0 … 9 keine Funktion 10 … 255 Strobe-Effekt, Geschwindigkeit ansteigend 0 … 255 Dimmer (0 % bis 100 %) Compact LED-Bar CLB8...
-
Seite 52: Technische Daten
Technische Daten Technische Daten Anzahl der DMX-Kanäle je nach Betriebsart 2, 4 oder 18 Kanäle Leuchtmittel 24 × RGBW-LED Typ Quad 4-in-1 (je 8 W) auf vier beweglichen Flat-PARs Abstrahlwinkel ca. 40° Übertragungsfrequenz Funkantenne 2,4 GHz Versorgungsspannung 100 – 240 V 50/60 Hz Leistungsaufnahme ca. -
Seite 53: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) Compact LED-Bar CLB8... -
Seite 54: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED-lichtset... - Seite 55 überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. 3. Probieren Sie einen anderen DMX-Controller aus. 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Compact LED-Bar CLB8...
- Seite 56 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED-lichtset...
-
Seite 57: Reinigung
Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. 280122). Trocknen Sie die Teile immer gründlich ab. Compact LED-Bar CLB8... -
Seite 58: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 59 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Compact LED-Bar CLB8...
- Seite 60 Notizen LED-lichtset...
- Seite 61 Notizen Compact LED-Bar CLB8...
- Seite 62 Notizen LED-lichtset...
- Seite 64 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
