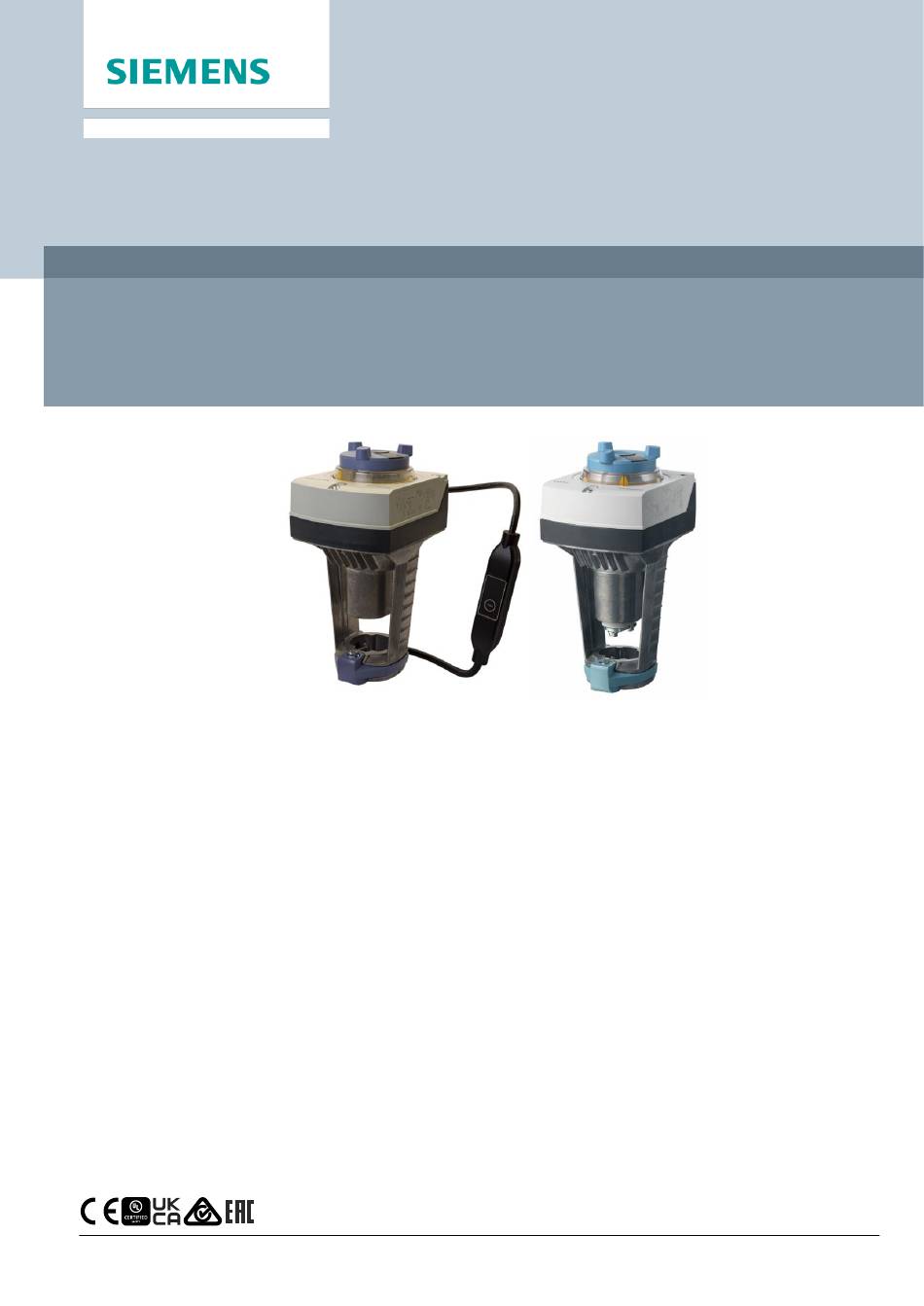

ACVATIX™
Elektromotorische Stellantriebe für Ventile
SAV..
CE1N4503de
2024-08-27
Stellantriebe mit 40 mm Hub und 1600 N Stellkraft
●
SAV31.. Betriebsspannung AC 230 V, Stellsignal 3-Punkt
●
SAV61.. Betriebsspannung AC/DC 24 V, Stellsignal 0...10V, 4...20 mA
Mit Stellungsrückmeldung, Zwangssteuerung, Kennlinienumschaltung
●
SAV61../MO Betriebsspannung AC/DC 24 V,
RS-485 für Modbus RTU Kommunikation
●
SAV81.. Betriebsspannung AC/DC 24 V, Stellsignal 3-Punkt
●
Für direkte Montage auf Ventilen ohne Einstellarbeiten
●
Mit Handversteller, Stellungs- und Statusanzeige (LED)
●
Wahlweise optionale Funktionserweiterung mit Hilfsschalter, Potentiometer,
Funktionsmodul, Stösselheizung
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens ACVATIX SAV Serie
Inhaltszusammenfassung für Siemens ACVATIX SAV Serie
- Seite 1 ACVATIX™ Elektromotorische Stellantriebe für Ventile SAV.. Stellantriebe mit 40 mm Hub und 1600 N Stellkraft ● SAV31.. Betriebsspannung AC 230 V, Stellsignal 3-Punkt ● SAV61.. Betriebsspannung AC/DC 24 V, Stellsignal 0...10V, 4...20 mA Mit Stellungsrückmeldung, Zwangssteuerung, Kennlinienumschaltung ● SAV61../MO Betriebsspannung AC/DC 24 V, RS-485 für Modbus RTU Kommunikation ●...
- Seite 2 Anwendung Elektromotorische Stellantriebe zum Betätigen von Siemens-Durchgangs- und Dreiwegventilen der Typenreihen V..F22.., V..F32.., V..F42.., V..F43.., und V..F53.. mit 40 mm Hub, als Regel- und Absperrarmaturen in Heizungs-, Lüftungs- und Klimaanlagen. Funktionen Funktion Beschreibung Der Stellantrieb wird über die Anschlussklemmen Y1 oder Y2 mit SAV31..,...
- Seite 3 S55845-Z106 S55845-Z107 S55845-Z108 Insgesamt max. 2 SAV31.. Max. 1 SAV61.. Max. 1 Max. 1 Max. 2 SAV61../MO SAV81.. Max.1 Mechanisches Zubehör Wetterschutzhaube ASK39.1 Art.-Nr. S55845-Z109 Bestellbeispiel Artikelnummer Bezeichnung Stückzahl SAV81.00 S55150-A111 Stellantrieb ASZ7.5 S55845-Z106 Potentiometer Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 4 VVF53..K Kombination nicht zulässig Dreiwegventile VX.. (Regelventile für die Funktionen „Mischen“ und „Verteilen“) Ventiltyp PN-Stufe Datenblatt VXF22.. 40...100 16...160 N4401 VXF32.. N4402 40...150 16...400 VXF42.. Flansch N4403 VXF43.. 65...150 63...400 N4404 VXF53.. 40...150 16...400 N4405 Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 5 Darstellung, Beschreibung der Charakteristiken von Antrieb und Ventil in Abhängigkeit der DIL Schalter Einstellung (Englisch) Verwandte Dokumente wie Umweltdeklarationen, Konformitätserklärungen u. a. können Sie über folgende Internet-Adresse herunterladen: www.siemens.com/bt/download Hinweise Sicherheit VORSICHT Länderspezifische Sicherheitsvorschriften Das Nichtbeachten von länderspezifischen Sicherheitsvorschriften kann zu Personen- und Sachschäden führen.
- Seite 6 Antriebe mit DC 0...9,8 V Rückmeldesignal empfohlen. Im Potentiometer ASZ7.5 auftretende Signalspitzen können bei Siemens SIMATIC zu Fehlermeldungen führen. In Kombination mit Siemens HLK Reglern ist dies jedoch nicht der Fall. Der Grund dafür sind die höhere Auflösung und schnellere Reaktionszeit von SIMATIC.
- Seite 7 Ventil bei Stellsignal Y = 0 V bzw. Z = 0 Ω ganz geschlossen ist (0 %). Direkt wirkend Stellsignal Y DC 0...10 V, 4...20 mA 0...1000 Ω Stellsignal Z Y, Z Stellsignal Volumendurchfluss Wirksinn: direkt wirkend Wartung Die Stellantriebe sind wartungsfrei. Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 8 Siemens Informationen zur Entsorgung. Gewährleistung Die anwendungsbezogenen technischen Daten sind ausschließlich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Technische Daten Speisung Betriebsspannung SAV31.. AC 230 V ± 15 % AC 24 V ±...
- Seite 9 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 Werkseinstellung 1-8-E-1 Baudrate (kBaud) Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 Werkseinstellung Auto 120 Ω elektronisch schaltbar Busabschluss Werkseinstellung Parallelschaltung ≤ 10 (abhängig von Reglerausgang) SAV61.. Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 10 Adernzahl 5 x 0,75 mm Schutzgrad und –klasse Gehäuseschutzgrad stehend bis liegend IP 54 nach EN 60529 Geräteschutzklasse SAV31.. AC 230 V gemäss SAV61.. AC / DC 24 V EN 60730-1 SAV81.. AC / DC 24 V Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 11 AC / DC 24 V UL 873 http://ul.com/database; Dateinummer E35198 Umweltverträglichkeit Die Produktumweltdeklarationen 71 7331 0522 und A6V101083254 enthalten Daten zu umweltverträglichem Produktdesign und Prüfungen (RoHS-Konformität, Materialzusammensetzung, Verpackung, ökologischer Nutzen, Entsorgung). Abmessungen Siehe Massbilder [▶ Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 12 DIL-Schalter Wirksinn beachten AWG = American wire gauge Im Aussenbereich immer mit Wetterschutzhaube ASK39.1, Gehäuseschutzgrad IP 54 bleibt unverändert. SAV61../MO ist nicht für eine Aussenanwendung geeignet. Die Dokumente können unter http://www.siemens.com/bt/download bezogen werden UL anerkannte Komponente Siemens CE1N4503de Smart Infrastructure...
- Seite 13 Schaltpläne Geräteschaltpläne SAV31.. Zubehör und/oder 1 x ASC10.51 1 x ASC10.51 oder 1 x ASZ7.5 SAV61.. Zubehör und/oder 1 x ASC10.51 1 x ASC10.51 SAV61../MO Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 14 SAV81.. Zubehör und/oder 1 x ASC10.51 1 x ASC10.51 oder 1 x ASZ7.5 Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 15 Systempotential (SP) AC 24 V / DC 24 V Referenz (Modbus RTU) violett Bus + (Modbus RTU) grau Bus - (Modbus RTU) rosa SAV81.. AC / DC 24 V 3-Punkt Systempotential (SP) Stellsignal (Antriebsstössel fährt ein) Stellsignal (Antriebsstössel fährt aus) Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 16 1 – 2 Frostgefahr / Fühler ist aus (Thermostat schliesst bei Frost) 1 – 3 Normalbetrieb Temperaturwächter Frostschutzwächter mit 0...1000 Ω Signal-Ausgang, unterstützt NICHT QAF21.. oder GAQ61.. Messnull Regler Systemnull Systempotential AC / DC 24 V Stellungsrückmeldung - (Bezugspotential ist Messnull M) Stellsignal Stellsignal Zwangssteuerung Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 17 SP / G Systempotential AC / DC 24 V SN / G0 Systemnull Referenz (Modbus RTU) Bus + (Modbus RTU) Bus - (Modbus RTU) SAV81.. /DC 4 AC 24 V Stellantrieb Regler Systemnull Systempotential Y1, Y2 Stellsignale Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 18 Massbilder Antrieb [mm] [kg] SAV..(U 1,920 SAV../MO 2,070 Mit ASK39.1 2,150 SAV..U: für ½" Schlauchverbindungen (Ø 21,5 mm) Gerät ist mit festem Anschlusskabel versehen – linke Kabeldurchführung belegt Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 19 Externer Modbus Konverter Masse in mm [mm] [kg] SAV61../MO 0,15 Im Gesamtgewicht bereits enthalten. Revisionsnummern Gültig ab Rev.-Nr. SAV31.00 SAV61.00 SAV61.00U SAV61.00/MO SAV81.00 SAV81.00U Siemens CE1N4503de Smart Infrastructure 2024-08-27...
- Seite 20 Herausgegeben von © Siemens 2011 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID CE1N4503de Ausgabe 2024-08-27...
