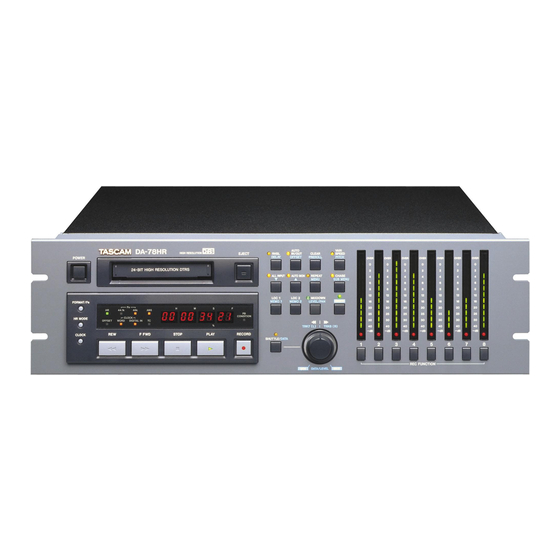

DA-78HR
16/24-Bit-DTRS-Recorder
Ü
ÿ
Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten, elektri-
schen Spannungen im Inneren des Geräts, die zu einem gefährlichen Stromschlag führen
können.
Ÿ
Dieses Symbol, ein Ausrufezeichen in einem ausgefüllten Dreieck, weist auf wichtige
Bedienungs- oder Sicherheitshinweise in dieser Bedienungsanleitung hin.
Bitte tragen Sie hier die Modellnummer
und die Seriennummern (siehe Geräte-
rückseite) ein, um sie mit Ihren Unterla-
gen aufzubewahren.
Modellnummer___________________
Seriennummer ___________________
Benutzerhandbuch
Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse.
Es befinden sich keine vom Anwender zu wartenden Teile im Gerät.
Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren.
ACHTUNG! Zum Schutz vor Brand oder Elektroschock:
Setzen Sie dieses Gerät niemals
Regen oder erhöhter Luftfeuchtigkeit aus.
D00414800A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tascam DA-78HR
Inhaltszusammenfassung für Tascam DA-78HR
- Seite 1 » D00414800A DA-78HR 16/24-Bit-DTRS-Recorder Benutzerhandbuch Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse. Ü Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren. ÿ Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten, elektri- schen Spannungen im Inneren des Geräts, die zu einem gefährlichen Stromschlag führen...
-
Seite 2: Wichtige Sicherheitshinweise
Stromleitungen montieren, so daß kein Kontakt einem solchen Fall kann vom Betreiber verlangt werden, mit möglich ist. Hilfe angemessener Maßnahmen für Abhilfe zu sorgen. Sicherstellen, daß die örtliche Netz- 8. Spannungsversorgung – spannung mit der auf dem Gerät angegebenen Netzspannung TASCAM DA-78HR... -
Seite 3: Inhaltsverzeichnis
4.3.1 Menüs verlassen ... . 21 1.4 Was Sie beim Umgang mit dem DA-78HR 4.3.2 Untermenüs ....21 beachten müssen . - Seite 4 7.7.2 Ausgänge beim Suchen 9.4.2 Timing des eingehenden stummschalten (Shuttle-Muting) 43 Timecodes wählen ..56 7.8 Verhalten der Pegelanzeigen einstellen .43 9.4.3 Ausgegebener Timecode ..56 TASCAM DA-78HR...
- Seite 5 12 – Zubehör und Technische Daten ..74 9.6.2 Timecode-Versatz (Offset) ..61 12.1 Zubehör für den DA-78HR ..74 9.6.3 Timecode-Versatz einstellen . . . 61 12.1...
-
Seite 6: Einführung
Delta-Sigma-Verfahrens mit 64-fachem Oversamp- über einen üblichen SPDIF-Anschluss ohne exter- ling in digitale Daten umgewandelt. nes Mischpult Der DA-78HR baut auf der Technologie der digitalen • SPDIF-Stereoeingang Mehrspurrecorder DA-88, DA-38 und DA-98 auf und • symmetrische Analogeingänge und -ausgänge (+4 ist mit ihnen kompatibel. -
Seite 7: Was Sie Über Dieses Handbuch Wissen Sollten
Handbuch wissen sollten DA-78HR beachten müssen Wir empfehlen Ihnen, dieses Benutzerhandbuch Behandeln Sie den DA-78HR wie jedes andere tech- zumindest einmal ganz zu lesen, bevor Sie den DA- nische Gerät mit der notwendigen Sorgfalt. Es gibt 78HR zum ersten Mal benutzen. Auf diese Weise ler- jedoch einige zusätzliche Vorsichtsmaßnahmen, die... -
Seite 8: Umgebungsbedingungen
Sie im Abschnitt 11.1, „Köpfe und Laufwerk“. 1.4.7 Netzanschluss • Mit einem Gewicht von etwa 8 kg ist der DA-78HR Um die bestmögliche Audioqualität zu gewährleis- ziemlich schwer; achten Sie darauf, dass das Rack ten, wird der DA-78HR mit einem 3-adrigen (geerde- ausreichend stabil ist. -
Seite 9: Was Sie Beim Ausschalten Und Wiedereinschalten Beachten Müssen
Wenn Sie das Gerät zu schnell wieder einschalten, tet jedoch nicht auf eine Unterstützung des Bands ist das Präzisionsnetzgerät im DA-78HR möglicher- durch Tascam hin. Es ist möglich, dass Hersteller die weise nicht in der Lage, die für die Aufnahme erfor- Eigenschaften oder die Empfindlichkeit von Bändern derliche Spannungsqualität bereitzustellen. -
Seite 10: Verfügbare Aufnahme- Und Wiedergabezeit
, wobei len ist. der Unterstrich (_) ein Leerzeichen darstellt. Verwenden Sie nie Kassetten im DA-78HR, die • Wenn der Menümodus aktiv war, während der Feh- zuvor in einem Videogerät verwendet worden sind. ler aufgetreten ist, bleibt dieser Zustand so lange bestehen, bis der Fehler behoben ist. -
Seite 11: Bedienelemente Und Anschlüsse
2 – Bedienelemente und Anschlüsse TASCAM DA-78HR... -
Seite 12: Allgemeine Bedienelemente Und Leds
1 Netzschalter (POWER) als Referenz für die Zeitberech- nung verwendet Mit diesem Schalter schalten Sie das Gerät ein bzw. 8.3.1 und aus. Wenn der DA-78HR ausgeschaltet wird, bleiben OFFSET Geräte- oder Timecodeversatz 9.6.2 die Einstellungen im Speicher erhalten. Wenn beide LEDs leuchten, ver-... -
Seite 13: Tasten Zur Systemsteuerung
Wenn Sie REW oder F FWD zum ersten Mal nach Die folgenden Tasten bieten Zugriff auf erweiterte dem Einschalten oder Laden eines Bands drücken, Funktionen des DA-78HR. Viele von ihnen werden stellt sich das Gerät zunächst auf den Spulendurch- auch im Menüsystem verwendet, um Systemparame- messer des verwendeten Bands ein, dabei läuft das... -
Seite 14: Q Mixdown (Level/Pan)-Taste Und Led
N CHASE (SUB MENU)-Taste und LED Zudem können Sie mit diesen Tasten Spuren und Kanäle für verschiedene Vorgänge wählen, ein- Mit dieser Taste wählen Sie, ob der DA-78HR sich schließlich den Eingängen und Ausgängen der Patch- auf einen anderen DTRS-Recorder oder auf den bay, den Spurdelay- und den Submixer-Funktionen. -
Seite 15: Geräterückseite
Über diesen Anschluss können Sie mehrere DTRS- d ANALOG INPUTS (Analogeingänge, Recorder in Reihe schalten (Daisy-Chain). Wenn es symmetrisch) sich um den letzten DA-78HR in der Kette handelt, An diesem Steckverbinder liegen acht elektronisch müssen Sie hier einen Abschlusswiderstand (Termi- symmetrierte Eingänge mit einem Nominalpegel von nator) anschließen. -
Seite 16: Analog Outputs
Audiosignale mit einem Pegel von g ~ IN -10 dBV ausgegeben. f ANALOG OUTPUTS Schließen Sie an diese Buchse das mitgelieferte Netzkabel an. (Analogausgänge, symmetrisch) An diesem Steckverbinder liegen acht elektronisch symmetrierte Ausgänge mit einem Nominalpegel TASCAM DA-78HR... -
Seite 17: Anschlüsse
PW-88D (1 Meter lang) oder PW-88DL (5 Meter Mit Hilfe einer entsprechenden Kabelpeitsche kön- lang). nen Sie den DA-78HR so auf einfache Weise mit Wenn Sie den DA-78HR an eine digitale Audioquelle anderen Geräten wie beispielsweise analogen Misch- mit einem anderen Format anschließen müssen, emp- pulten verbinden. -
Seite 18: Spdif-Anschlüsse (Coaxial Digital In + Out)
Umwandlungsmöglichkeiten zwischen TDIF-1 und THRU) AES/EBU. Diese Standard-MIDI-Buchsen werden verwendet, • Tascam IF-88SD – wandelt um zwischen TDIF-1 und um MIDI-Timecode- (MTC) und MIDI Machine SDIF-2. Control- (MMC) Informationen zwischen dem DA- • Tascam IF-TAD – wandelt um zwischen TDIF-1 und 78HR und entsprechend ausgestatteten Geräten aus-... -
Seite 19: Mehrere Dtrs-Recorder Verbinden
(terminieren), indem Sie den SYNC OUT mit einem beschrieben. Tascam-Abschlussstecker versehen. Verwenden Sie 3.3.3 Mehrere DTRS-Recorder verbinden ausschließlich von Tascam gelieferte oder von Tas- cam zugelassene Kabel, wenn Sie andere Geräte an Wenn Sie weitere DTRS-Geräte anschließen möch- den DA-78HR anschließen. -
Seite 20: Benutzerschnittstelle Und Menüs
Pegelanzeige, je höher der Wert des Parameters ist 4.1 Das Display (für Minimalwerte leuchten keine Segmente, für Maximalwerte leuchten alle Segmente der jeweiligen Die Menüs des DA-78HR und ihre Optionen werden Pegelanzeige). mit Hilfe der Zeitanzeige (Bandzählwerk) dargestellt. Wenn Sie in solchen Betriebsarten die... -
Seite 21: Menüs Und Untermenüs
SHIFT aus (außer den Funktionen oder MENU AUDIO . 1 -- AUDIO1-- Parameter, die die Audiofunktio- MENU nen des DA-78HR beeinflussen AUDIO . 2 -- AUDIO2-- zusätzliche Audiofunktionen 4.3.2 Untermenüs TC -- TC-- Timecodeparameter (Genera- Wenn ein Menü angezeigt wird, können Sie SHIFT + tor, Display, usw.) -
Seite 22: Parameter Auf Werkseinstellung Zurücksetzen
In einigen Menüs können Sie den DATA/LEVEL werden: als Prozentsatz oder als Samples. Regler verwenden, um numerische Werte einzustel- len. Nach dem Einschalten des DA-78HR ist der Wenn Subframes als Prozentsatz angezeigt werden, -Modus bereits aktiv. Wenn Sie zuvor die DATA... -
Seite 23: System-Menü
9.1, „ABS und eine vorhandene (bespielte) Spur (Zeitmodus) Timecode“ TDIF . 5.4.2, „Wortlänge Referenzzeit (TDIF) am Eingang wäh- len“ CLOK . M ODE 8.6, „Unterschiedli- AUTO INDViD (Clock-Modus) (individuell) che Clock-Signale Wortlänge für den Digitaleingang verwenden“ Clock-Quelle für ein Slave-Gerät TASCAM DA-78HR... -
Seite 24: Audio2 Menu
Quelle des abgehenden Timecodes (Shuttle-Muting)“ FAST lTC * (5 fra- 9.4.5, „Verhalten 5 FRm Shuttle-Mute-Fuktion (fast LTC) mes), des ausgegebe- LEAP OSC. 7.9, „Sinusoszilla- (leap), nen Timecodes (oscillator) (1k) tor verwenden“ beim Spulen“ Tonoszillator Ausgabemodus für Fast LTC TASCAM DA-78HR... -
Seite 25: Tc Chase-Menü
TC . C HS -- TCG . R EC-- Die folgenden Parameter beeinflus- Die folgenden Parameter beein- sen das Verhalten des DA-78HR, wenn er sich auf ein flussen den internen Timecodegenerator: externes Timecodesignal synchronisiert. Dieser Werte Menü ist nur verfügbar, wenn im System-Menü TC... -
Seite 26: Maintenance-Menü
11.1, „Köpfe und (cleaning) Laufwerk“ PITCH Varispeed 7.6, „Varispeed (±6,0%) (Pitch-Control)“ Reinigung der Köpfe LOC/MEMO 1 Locatorpunkte 7.1, „Bandstellen B. E . R . 11.1.2, „Fehlerrate automatisch aufsu- (block error rate) anzeigen“ LOC/MEMO 2 chen (Locator)“ Anzeige der gegenwärtigen Blockfehlerrate TASCAM DA-78HR... -
Seite 27: Grundsätzliche Bedienung
Funktionen. (siehe Abschnitt 8.1, „Synchronisation“). In die- sem Modus leuchtet keine der beiden LEDs. Die Bedienung des DA-78HR ist der Bedienung her- kömmlicher analoger Mehrspurrecorder ähnlich. 5.1.2 Formatieren Auch wenn Sie sich mit solchen Recordern ausken- Während des Formatierens können Sie keine andere nen, raten wir Ihnen, dieses Kapitel zu lesen, um sich Laufwerkstaste außer der STOP-Taste verwenden. -
Seite 28: Formatierung Abbrechen
Stellen Sie dabei sicher, dass die DTRS-Recorder abspielen. Eine 16-Bit-Aufnahme, die formatierten Bereiche sich um einige Sekunden Sie mit dem DA-78HR gemacht haben, können Sie überlappen, um Unterbrechungen bei der Synchroni- jedoch auf jedem beliebigen DTRS-Recorder abspielen. sation zu vermeiden. Der sich überlappende Bereich 7 Um mit dem Formatieren zu beginnen, halten sollte keine Audiodaten enthalten. -
Seite 29: Clock-Quelle Wählen
„So wählen Sie die Eingänge“). 4 Um die Aufnahme zu beenden, drücken Sie die Der DA-78HR enthält eine Patchbay, mit der Sie die Ein- STOP-Taste. gänge beliebigen Spuren zuweisen können. Sie können auch die PLAY-Taste drücken, dabei wird die 5.2.2 Clock-Quelle wählen... -
Seite 30: So Wählen Sie Die Eingänge
Signal empfangen kann) oder von einer TDIF-1- 5.3 So wählen Sie die Eingänge Quelle (z.B. einem Tascam-Digitalmischpult) auf- nehmen, müssen Sie am DA-78HR DIGITAL IN als Dieser Abschnitt beschreibt, wie Sie entweder die Clock-Quelle wählen (siehe auch Abschnitt 5.2.2, analogen oder die digitalen Eingänge des DA-78HR „Clock-Quelle wählen“). -
Seite 31: Spuren Intern Kopieren (Track-Bouncing)
Drücken Sie SHIFT und eine der D 3/4 Sie können die SPDIF-, TDIF-1- und Analogausgänge REC FUNCTION-Tasten (wie in D 1/2 des DA-78HR verwenden, um die Spuren 7 und 8 abzu- A 7/8 Abschnitt 4.1.1, „Pegelanzeigen“ hören. An den TDIF-1- und Analogausgängen werden A 5/6... -
Seite 32: Samplingfrequenz Und Wortlänge
Wenn Sie versuchen, von einer digitalen Quelle auf- Wenn Sie die Unterschiede zwischen den Monitor- zunehmen, die eine andere Samplingfrequenz auf- modi des DA-78HR nicht kennen, ist jetzt eine gute weist als die, mit der das eingelegte Band formatiert Gelegenheit, Kapitel 6, „Signale abhören (Monito- wurde, blinkt die Fs-LED. -
Seite 33: Punch-Punkte Automatisch Setzen
Post-roll- 3 Drücken Sie die RHSL-Taste. Punkt Punkt Punkt Punkt Die LED blinkt um anzuzeigen, dass der DA-78HR nun bereit ist, Punch-Punkte aufzuzeichnen. Vorlaufzeit Nachlaufzeit 4 Spulen Sie das Band an eine Stelle vor dem Punkte setzen Punkt, an dem die Aufnahme beginnen soll. -
Seite 34: Punch-Punkte Manuell Setzen
(Stunden, Minuten, Sekunden, Frames oder beide Zeiten beträgt 59 Minuten und 59 Sekunden. Subframes), und benutzen Sie die Tasten Der DA-78HR verwendet nun bei jedem weiteren ohne SHIFT, um den Wert im jeweiligen Punchvorgang, den neuen Wert für die Vorlaufzeit. -
Seite 35: Punch-In Und -Out Proben
Nachdem Sie die Punch-Punkte gesetzt und den Pre- IN/OUT. roll-Punkt wie oben beschrieben aufgesucht haben, können Sie den Punchvorgang proben. Die LED blinkt um anzuzeigen, dass der DA-78HR nun im Auto-Punch-Modus ist. 1 Drücken Sie RHSL, so dass die RHSL-LED 2 Drücken Sie PLAY. -
Seite 36: Signale Abhören (Monitoring)
Im Vergleich zu den anderen Abhörmodi werden Sig- Wenn diese Funktion aktiv ist (LED leuchtet), ist das nale im Shuttle-Betrieb um 12 dB gedämpft. Signal an den Ausgängen des DA-78HR immer das Dadurch wird die Gefahr verringert, beim schnellen entsprechende Eingangssignal der jeweiligen Spur Suchen die Hochtonlautsprecher zu beschädigen. -
Seite 37: Ausgänge Im Shuttle-Betrieb Stummschalten (Shuttle-Muting)
Status das Laufwerk sich gegenwär- abhängig davon, welche Funktionen aktiviert sind tig befindet. STOP, REW, SHUTTLE PLAY RECORD FUNCTION F FWD (shuttle monitor) ALL INPUT EIN EINGANG AUTO MON STUMM BAND ALL INPUT EINGANG BAND EINGANG AUTO MON BAND STUMM STUMM TASCAM DA-78HR... -
Seite 38: Weitere Funktionen
(Locator) Wenn Sie eine der Locatortasten drücken, läuft das Band zum gespeicherten Locatorpunkt abzüglich Der DA-78HR hat zwei Locatorspeicher, auf die Sie einer vordefinierten Vorlaufzeit. mit den Tasten LOC 1 und LOC 2 zugreifen. Sie In der Werkseinstellung beträgt die Vorlaufzeit des können die beiden Speicher auch für die wiederholte... -
Seite 39: Wiederholfunktion
Funktion nutzen, um vorhandenen Schlupf in sem Abschnitt den „zweiten Locatorpunkt“ nennen. der Postproduction auszugleichen, um Verzögerungs- Der DA-78HR sucht die Stelle kurz vor dem ersten zeiten durch externe Bearbeitungsgeräte oder Lauf- Locatorpunkt auf und beginnt mit der Wiedergabe. -
Seite 40: Signale Mit Dem Submixer Mischen
127 (0 dB) einzustellen. Sie können die Pegelanzeigen 7 und 8 verwenden, um Eine Besonderheit des DA-78HR ist seine Fähigkeit, den Pegel darzustellen (umschalten mit SHIFT + REC Eingangs- und Bandsignale zu einem Stereosignal zu FUNCTION). Das 0-dB-Segment stellt den Wert 127 dar, das -12-dB-Segment repräsentiert den Wert 64. -
Seite 41: Kanalpegel Und Panorama Einstellen
8 aufzunehmen, versetzen Sie diese Spu- nach dem Einschalten ist dieser Modus eingeschaltet. ren in Aufnahmebereitschaft, und nehmen Sie 6 Benutzen Sie den DATA-Regler oder die Tasten in der üblichen Weise auf. und , um den Panoramawert des gewähl- ten Kanals einzustellen. TASCAM DA-78HR... -
Seite 42: Überblendzeit (Crossfade)
WICHTIG Sie können die Geschwindigkeit nicht ändern, wenn Sie können das SHUTTLE-Rad nur dann zum der DA-78HR als Slave eines anderen Geräts einge- Suchen nutzen, wenn die SHUTTLE-LED leuchtet. richtet ist oder sich auf ein externes Word-Clock-Sig- Wenn Sie das SHUTTLE-Rad länger als 10 Sekun- nal synchronisiert. -
Seite 43: Ausgänge Beim Suchen Stummschalten (Shuttle-Muting)
440 Hz und 1 kHz umschalten. Der Signalpegel entspricht dem Nominalpegel. Sie können beim DA-78HR das Verhalten der LED- Beachten Sie jedoch, dass das konstante Sinussignal Pegelanzeigen so anpassen, dass es Ihren individuel- len Vorstellungen entspricht. Sowohl die Haltezeit nicht zum Einpegeln geeignet ist, da es die bei „lebendigen“... -
Seite 44: Oszillatorsignal Aufnehmen
;;; (ALL xxx) auf dem Display. Sie können dann nis zu testen, bevor Sie mit der eigentlichen Auf- die Tasten verwenden, um die Einstellung nahme beginnen. Nur so werden Sie in der Lage für alle Spuren gleichzeitig zu ändern. TASCAM DA-78HR... -
Seite 45: Dithermethode Wählen
Aus- Track 7 24 Bit zu ändern, um die Klangqualität zu verbes- gangs (nicht der Spur) wieder, wie Track 6 sern. Das an den DA-78HR angeschlossene Gerät Track 5 hier dargestellt. Track 4 muss diese Auflösung ebenfalls unterstützen. -
Seite 46: Emulation Anderer Recorder
Speichervorgang zu starten. können Sie jedoch auch eine der folgenden Ein- stellungen wählen: da-88 (DA-88 ab V4 mit integrier- Der DA-78HR spult das Band automatisch an die erfor- tem SY-88, der alle Timecodefunktionen ermöglicht, derliche Stelle, speichert die Daten, spult das Band wenn er als Slave mit ID 2 oder höher arbeitet), da-38... - Seite 47 Wenn das Band nicht gestoppt ist, erscheint beim Vorbe- reiten die Meldung not stop (NOT STOP). Der DA-78HR spult das Band automatisch zu der Stelle, wo die Einstellungen gespeichert sind, und stellt sie wie- Wenn keine Daten auf dem Band gefunden werden, erscheint die Meldung NO DATA (NO DATA).
-
Seite 48: Synchronisation Mit Anderen Dtrs- Recordern
Clock-Signal automatisch über diese Verbindung; in Wenn Sie gleichzeitig verschiedene DTRS-Recorder diesem Fall leuchtet keine der CLOCK-LEDs auf der mit dem DA-78HR verwenden, richten Sie den DA- Frontplatte. 78HR oder einen DA-98 als Mastergerät und die Es gibt Sonderfälle, die ein unabhängiges Clock-Signal anderen Geräte als Slaves ein. -
Seite 49: Geräte-Id Einstellen
Gerä- (CHASE-Modus) teversatz bei der Synchronisation mit anderen DTRS-Recordern. Jedes Gerät mit einer ID größer als 1 wird vom DTRS-System als Slavegerät betrachtet. Führen Sie die folgenden Schritte 1 bis 5 bei jedem Slave aus: TASCAM DA-78HR... -
Seite 50: Geräteversatz Einstellen
Bandstellen überein. Bei- spiel: Wenn Sie den Versatz von 00:00:00,00 (kein Der Master DA-78HR enthält das Band mit den Dia- Versatz) auf 00:30:00.00 (30 Minuten) ändern, hat log- und Referenzspuren des Video-Arbeitsbandes. ein Punch-Punkt, der zuvor bei 00:33:00.00 (33 Ein weiterer DA-78HR (der Slave) enthält ein Band... -
Seite 51: Spuren Digital Kopieren
DIGITAL I/O des Slaves (Ziel). Verwenden Sie ausschließlich zugelassene Kabel (PW- 88D oder PW-88DL) für diese Verbindung. Die Verwen- dung anderer Kabel kann zu Schäden am DA-78HR und zum Erlöschen der Garantie führen. 3 Schalten Sie beide Geräte ein, und vergewis- sern Sie sich, dass die IDs der Geräte richtig... -
Seite 52: Bänder Auf Mehreren Recordern Gleichzeitig Formatieren
9.2, „Timecode vom Band“), haben Sie die Möglich- können Sie vom Mastergerät aus alle Bänder gleich- keit, für einzelne DTRS-Recorder in einer Kette ein zeitig formatieren. Das ist sehr praktisch und spart unabhängiges Clock-Signal zu verwenden. sowohl Zeit als auch Arbeit. TASCAM DA-78HR... -
Seite 53: Fehlermeldungen
DTRS-Sync 4 Benutzen Sie Tasten und , um zwischen AUTO (AUTO) und INDViD (INDVID) zu a. Beachten Sie: Wenn der Master ein DA-78HR oder ein DA-98 ist, wird die Clock-Quelle des wählen. Slaves automatisch auf die Standard-Clock des Masters eingestellt. Wenn der Master ein 8.7 Fehlermeldungen... -
Seite 54: Timecode-Funktionen
Band“). Verfügung steht. Ganz gleich wie der Timecode entstanden ist, in die- Der DA-78HR ist auch ohne ein mit Timecode sem Handbuch nennen wir ihn einfach „Timecode“, bespieltes Band in der Lage, sich mit Timecode von um ihn von der ABS-Zeit zu unterscheiden. -
Seite 55: Timecode Vom Band
Abschnitt 9.5.8, „Frame-Rate des aufgezeich- haben, wird der auf dem Band aufgezeichnete Time- neten Timecodes überprüfen“) code verwendet. • den Timecode, den der DA-78HR aus der ABS- Zeit künstlich erzeugt (CONV ABS), wie im 9.2.2 Einstellung CONV ABS Abschnitt 9.2, „Timecode vom Band“ beschrieben Wenn Sie CONV ABS im Menü... -
Seite 56: Eingehender Und Ausgegebener Timecode
Wenn Sie DIFF wählen und der DA- Sie den Timecode vom Band am Ausgang ausgeben. 78HR dem Timecode-Master mit Hilfe von DTRS- Wenn sich der DA-78HR jedoch in der Mitte einer Sync folgt, wird die Differenz zwischen der ABS-Zeit Timecode-Kette befindet, möchten Sie wahrschein- des Masters und des Slaves angezeigt. -
Seite 57: Midi-Timecode (Mtc)
5 FRM (5 FRM) – Timecode wird nicht ununterbrochen tem Band ausgegeben. Alle drei Möglichkeiten wäh- ausgegeben. Hier liest der DA-78HR beim Spulen den len Sie aus dem MIDI-Menü: Timecode von Band und gibt fünf aufeinander folgende Frames mit normaler Geschwindigkeit aus, angefangen 1 Stellen Sie die SHIFT-Taste fest, so dass die mit dem vom Band gelesenen Wert. -
Seite 58: Timecode Aufzeichnen
9.5.2 Timecode mit Hilfe des internen Timecodegenerators aufzeichnen 9.5.1 Timecode-Quelle wählen 1 Führen Sie ein formatiertes Band in den DA- Wenn Sie mit dem DA-78HR Timecode aufzeichnen 78HR ein. wollen, stehen drei Quellen zur Auswahl: der interne Sie können ein neues Band gleichzeitig formatieren und... -
Seite 59: Betriebsarten Des Generators
(RESET – Neustart bei einge- (Audio oder Video) aufzeichnen, vergewissern Sie CoNT stellter Startzeit) und (CONT – sich, dass der DA-78HR und das andere Gerät mit fortsetzen) zu wählen. einem gemeinsamen Word-Clock-Signal (eines Audiorecorders) versorgt werden. Wenn beide Geräte 9.5.4 Timecode aus ABS-Zeit erzeugen synchronisiert sind, können Sie Timecode und Audio... -
Seite 60: Timecode Von Externen Quellen Aufzeichnen
6 Stoppen Sie die externe Timecode-Quelle, und 9.6.1 Geräte-ID und Timecode spulen Sie sie vor die Stelle, an der Sie mit der Da ein DA-78HR mit der Geräte-ID 1 immer als Aufnahme beginnen wollen. Mastergerät in einem DTRS-Verbund betrachtet wird, brauchen Sienerlei Einstellung an einem sol- Das Bandzählwerk blinkt jetzt. -
Seite 61: Timecode-Versatz (Offset)
Synchronismus wieder hergestellt ist. Bei Timecodes an der Quelle und die Frame-Rate des Timecode-Slaves hingegen bleiben diese Spuren im Timecodes, der auf dem Band des DA-78HR aufge- Wiedergabemodus. zeichnet ist. Wenn jedoch die Geräte-ID auf 2 oder höher einge-... -
Seite 62: Timecode-Versatz Bei Laufendem Band Einstellen
(AT OFFSET), und der zeitliche Unterschied Parktest einzuschalten. zwischen Master und Slave wird als Versatz gespeichert. Der DA-78HR spult zurück, so dass die Differenz zwi- 9.6.6 Parkposition einstellen schen beiden Geräten null ist. Wenn der DA-78HR gestoppt hat, fahren Sie fort mit dem nächsten Schritt. -
Seite 63: Reaktion Auf Eingehenden Timecode Wählen
10:15:12:12 Master Normalerweise sollte es nicht erforderlich sein, den 10:05:12:08 Slave DA-78HR neu zu synchronisieren, so dass Sie die FREE Einstellung hier auf (FREE – frei) belassen Der Slave ist jetzt 10 Minuten und 4 Frames hinter können. Wenn allerdings der Timecode auf dem dem Master. -
Seite 64: Timecodefehler Ignorieren
Recorders folgt, übernimmt der Slave normalerweise Fehler können zum Ausfall der Synchronisation füh- auch den Aufnahmestatus des Masters. Wenn die ren, so dass der DA-78HR dem Timecode des Mas- Slaves sowohl mittels TC als auch SYNC verbunden tergeräts nicht mehr exakt folgt. -
Seite 65: Midi-Steuerung
10 – MIDI-Steuerung Sie können auch den Standardwert – alle) 10.1MMC zulassen oder verhindern wählen, so dass der DA-78HR auf alle MMC- Befehle innerhalb des MIDI-Verbunds reagiert. Der DA-78HR kann mit Hilfe von MIDI-Machine- Die MMC-Befehle, die der DA-78HR verwendet, Control-Befehlen (MMC) gesteuert werden. -
Seite 66: Mmc-Zuordnungstabelle
10 – MIDI-Steuerung 10.2MMC-Zuordnungstabelle Befehle, die beim DA-78HR nicht zur Verfügung stehen, sind durchgestrichen. Byte Bit 7 Bit 6 (40H) Bit 5 (20H) Bit 4 (10H) Bit 3 (08H) Bit 2 (04H) Bit 1 (02H) Bit 0 (01H) (06) (05) - Seite 67 VITC TRACK EVENT PROCE- SEGMENT INSERT MUTE RESPONSE DURE ENABLE RESPONSE (6D) (6C) (6B) (6A) (69) (68) (67) (74) (73) (72) (71) (70) (6F) (6E) (7B) (7A) (79) (78) (77) (76) (75) (7F) (7E) (7D) (7C) RESUME WAIT TASCAM DA-78HR...
-
Seite 68: Midi-Control-Change-Befehle
Tascam für die Steuerung von DTRS-Recordern ent- Es ist auch möglich, MIDI-Control-Change-Befehle wickelt, die über die SYNC -Anschlüsse miteinander an den DA-78HR zu senden, um die Parameter des verbunden sind. Die Meldungen haben folgendes Submixers zu steuern: Format:: Parameter Control-Change-Befehl... -
Seite 69: Einrichten Der Spurkopierfunktion
1 Datenbyte zum Ein- und Ausschalten der Funktion. <Ziel> ist die Spurnummer minus 1 (00 bis 07) 0 = aus, 1 = ein. <Quelle> ist entweder die Nummer des Eingangs minus 1 (00 bis 07) oder die Spurnummer minus 1 plus 8 (08 bis 0F). TASCAM DA-78HR... -
Seite 70: Midi-Implementation
MO N O o : Y es M o de 3 : O MN I O F F, PO L Y M o de 4 : O M NI OF F, MO N O x : N o TASCAM DA-78HR... -
Seite 71: Wartung
Sie im Abschnitt 11.1.5, „Laufzeit der Kopftrom- Videogerät. Wenn Sie es das nächste Mal verwen- mel anzeigen“ unten. den, legen Sie es einfach in den DA-78HR ein. Alle 350 bis 400 Std. Reinigen Sie Köpfe und Führung manu- Zu häufiges Reinigen führt zu übermäßiger Abnut- ell, wie unten beschrieben. -
Seite 72: Stummschaltung Bei Hoher Fehlerrate Deaktivieren
Pegelanzeigen wieder ihre normale Funk- möglicherweise bereits aufgenommenes Audiomate- tion übernehmen. rial beschädigt werden. Um dies zu verhindern, schaltet der DA-78HR Spuren eines betroffenen WICHTIG Spurpaars (1-2, 3-4, 5-6, 7-8) von Aufnahme auf Wenn die Fehlerrate auch mit anderen Bändern und Wiedergabe um. -
Seite 73: Laufzeit Der Kopftrommel Anzeigen
11.1.5 Laufzeit der Kopftrommel 11.3Versionsnummern anzeigen anzeigen Diese Funktion erlaubt Ihnen, die Laufzeit der Kopf- Wenn Sie Probleme mit Ihrem DA-78HR haben, trommel in Stunden insgesamt und beim Spulen werden Sie möglicherweise von einem Tascam-Ser- (oder Suchen) anzuzeigen. vicetechniker nach den Versionsnummern der Soft- 1 Stellen Sie die SHIFT-Taste fest, so dass die warekomponenten gefragt. -
Seite 74: Zubehör Und Technische Daten
ADAT-Konverter IF-TAD 12.1Zubehör für den DA-78HR Wandelt acht digitale Audiokanäle um zwischen den Formaten TDIF-1 und ADAT (optische Schnitt- Das folgende Zubehör für den DA-78HR können Sie stelle). Dieses Gerät ist zum Kopieren geeignet. über Ihren Tascam-Fachhändler bestellen: TDIF-1-Erweitererung TDIF-1EX Fernbedienung RC-898 Die TDIF-1EX ist eine Erweiterung, die es ermög-... -
Seite 75: Technische Daten
Digitaleingänge und -ausgänge Positioniergenauigkeit 1 Sample TDIF-1 Sub-D, 25-polig, female Lockzeit beim Positionieren innerhalb 8 s (beim Arbeiten mit TDIF-1-Format zwei verkoppelten DA-78HR) SPDIF / AES/EBU (koaxial) Cinch-Buchsen Anzahl der Aufnahmespuren 8 Subcode ABS-Spur, SMPTE/EBU-Timecode Fernbedienung/Synchronisation Fehlerkorrektur doppelt kodierter Reed-Solomon-... -
Seite 76: Midi-Anschlüsse
482 mm x 143 mm x 350 mm lich Füße), B x H x T Gewicht 8,1 kg Änderungen an Konstruktion und technischen Daten vorbehalten. 482mm (19.0 in.) 9.5mm (0.4 in.) 456mm (18.0 in.) 10mm (0.4 in.) 330mm (13 in.) 432mm (17.0 in.) TASCAM DA-78HR... -
Seite 77: Index
Spuren intern kopieren 31 DTRS-Recorder Timecode aufzeichnen 58 Fehlermeldungen bei der Synchronisation 53 unterschiedliche Clock-Signale für mehrere Recorder Geräte-ID 48 Master/Slave 48 Vorspann/Nachspann 28 Master/Slave einstellen 49 Word-Clock-Master/-Slave 32 mehrere verkabeln 48 Wortlänge 32 Synchronisation 48 Aufstellen 8 TASCAM DA-78HR... - Seite 78 Überblendzeit (Crossfade) einstellen 68 MIDI-Timecode 57 Kabel 48 Mischen, Signale intern 40 Monitorfunktionen, Zusammenfassung 37 für TDIF-1-Geräte 32 Monitoring 36 siehe auch Zubehör 74 MP-Bänder 9 Kanalpegel mit Submixer einstellen 41 Mute, siehe Leerpausen aufnehmen 44 Kassettenschacht 12 TASCAM DA-78HR...
- Seite 79 Gehäuse 8 externem Timecode folgen 60 Köpfe und Laufwerk 71 Fehlermeldungen 53 Reset 9 mit anderen DTRS-Recordern 48 mittels Geräteversatz 50 Reaktion auf eingehenden Timecode 63 Timecode-Toleranz 63 Samples, siehe auch Subframe-Werte 22 Systembatterie 73 Samplingfrequenz 32 Schreibschutz 29 TASCAM DA-78HR...
- Seite 80 Frame-Rate des aufgezeichneten überprüfen 60 am Eingang wählen 32 Frame-Rate wählen 55 Geräte-ID 60 individuelle Aufnahme mit Slave 64 MIDI 57 Zeichen, siehe Display 20 Parkposition einstellen 62 Zubehör 74 Quelle wählen 58 Zuweisungen, mittels Pegelanzeigen darstellen 45 TASCAM DA-78HR...
- Seite 81 Diese Seite wurde bewusst frei gelassen. TASCAM DA-78HR...
- Seite 82 » DA-78HR TEAC CORPORATION Phone: (0422) 52-5082 3-7-3, Nakacho, Musashino-shi, Tokyo 180-8550, Japan TEAC AMERICA, INC. Phone: (213) 726-0303 7733 Telegraph Road, Montebello, California 90640 TEAC CANADA LTD. Phone: 905-890-8008 Facsimile: 905-890-9888 5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada TEAC MEXICO, S.A.
