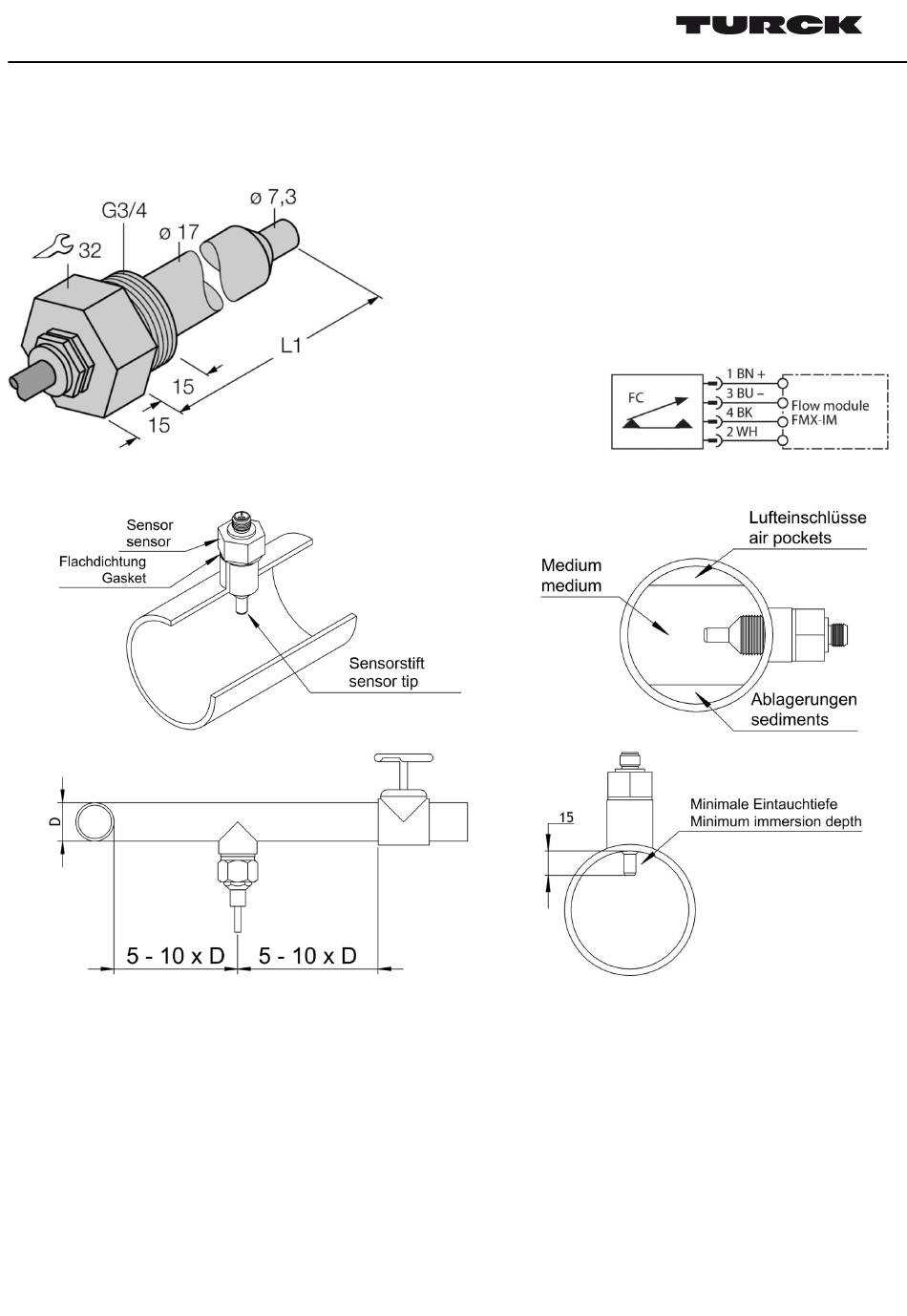

Abmessungen/Elektrischer Anschluss
Einbauhinweise
• Leichtgängigkeit des Gewindes prüfen, ggf. Aufnahmegewinde nachbessern.
• Eintauchtiefe des Sensors beachten – ausreichenden Abstand zur gegenüberliegenden Rohrwand einhalten.
• Geeignetes Dichtverfahren anwenden.
• Flachdichtungen aus AFM 34 bis max. 30 bar belasten.
• Bei häufigen Temperaturwechseln des Mediums: Turck-Logo auf Schlüsselfläche rechtwinklig zur Leitung ausrichten.
• Bei geringen Strömungsgeschwindigkeiten: Turck-Logo gegen die Strömungsrichtung ausrichten.
• In offenen Systemen Sensor in Steigleitung montieren.
• Freie Strecken vor und hinter Sensor einhalten.
• Einstellhinweise für den Erfassungsbereich/Schaltpunkt der Betriebsanleitung der Auswerteelektronik entnehmen.
Hans Turck GmbH & Co. KG | Witzlebenstraße 7 | 45472 Mülheim an der Ruhr | Germany | T +49 208 4952-0 | www.turck.com
L = 200 mm
D = 15 mm
Gewinde: G3/4
Schlüsselweite: SW 32
Farbcode:
BN: Braun
WH: Weiß
BU: Blau
BK: Schwarz
