3. Beschreibung der Gerätekomponenten
19
17
16
18
2

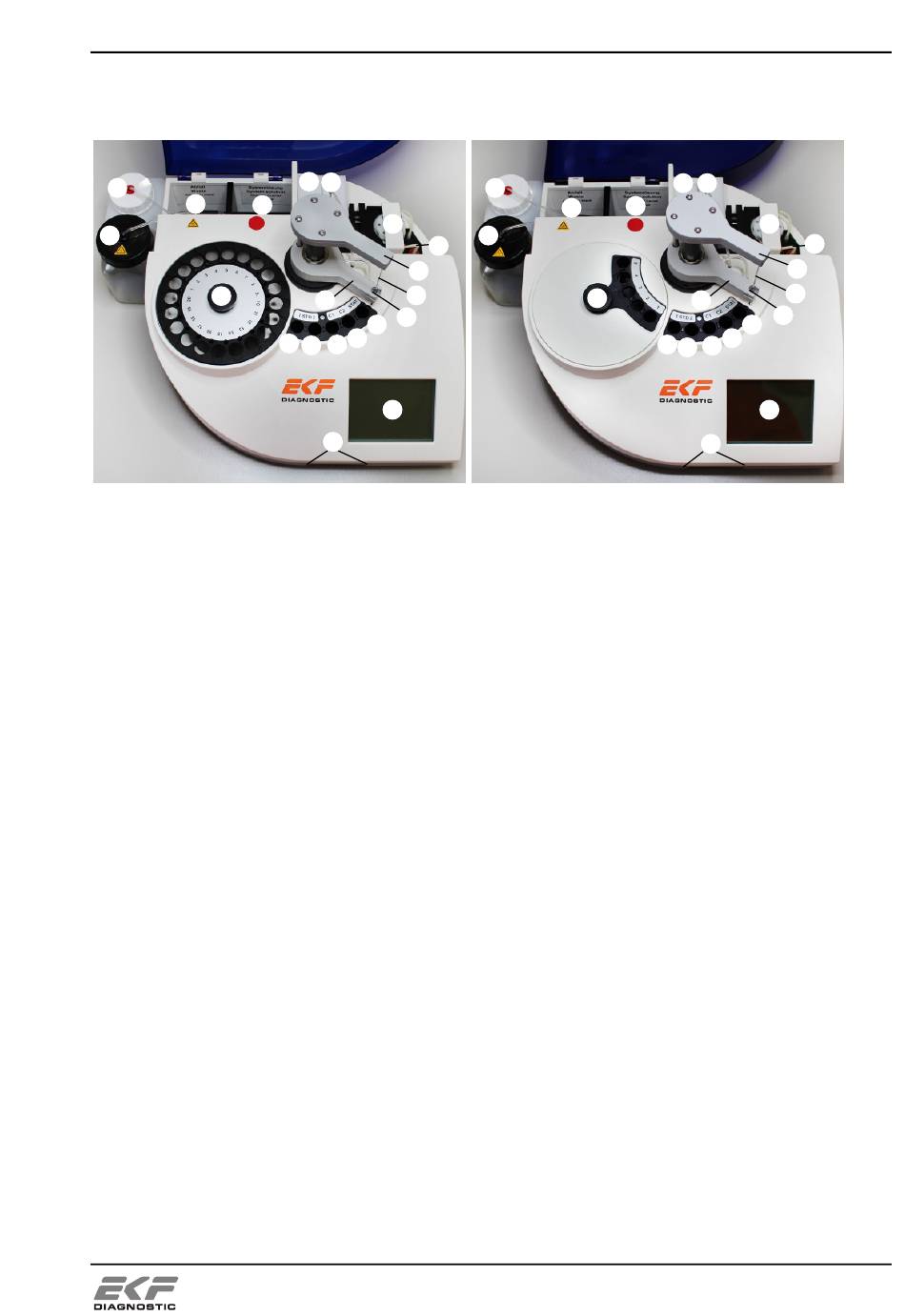

Bild 1 - Vorderansicht
Nr.
1
Anzeige mit Touchpanel
Teller für 20 Proben,
2
entnehmbar
3, 4
Positionen für Standard 1 und 2 (STD1, STD2)
5, 6
Positionen für Kontrolle 1 und 2 (C1, C2)
7
Position für Eilprobe (STAT)
8
Tauscher (Verschleißteil)
9
Probennadel (Verschleißteil)
10
Heber
11
Schwenker
12
Pumpenschlauch (Verschleißteil)
13
Pumpe mit Pumpenklappe
14
Sensorverschluss Messkanal 1
15
Sensorverschluss Messkanal 2 (optional)
16
Öffnung für Flasche mit Systemlösung
17
Öffnung für Abfallflasche
18
Abfallflasche mit Deckel, Farbcode schwarz + Symbol Biohazard
19
Flasche für Systemlösung mit Deckel, Farbcode rot
20
Kartenleser
15 14
13
12
10
9
11
8
7
5 6
3 4
1
20
Beschreibung
C_line Clinic
Bedienungsanleitung Biosen C_line Clinic / GP+
Beschreibung der Gerätekomponenten
19
16
17
18
2
C_line GP+
Probenaufnahme für 5 Proben,
entnehmbar
15 14
13
12
10
9
11
8
7
6
3
5
4
1
20
7
