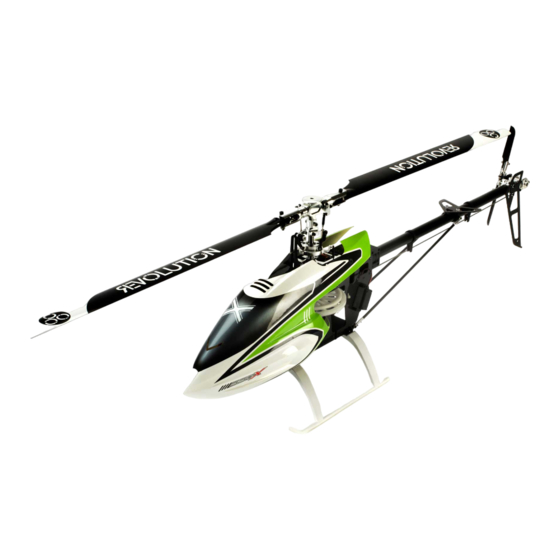

- Seite 1 ® Instruction Manual Bedienungsanleitung ® Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Spezielle Bedeutungen
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustim- mung von Horizon Hobby, Inc. zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Über 20 Jahre Erfahrung in Flug und Konstruktion sind in die Ent- Dinge die Sie benötigen bevor Sie mit dem Auspacken beginnen. Viele wicklung des Blade 550X gefl ossen. Jedes Teil bis zur kleinsten Mutter Modellbauer nutzen ein Handtuch oder eine Gummimatte als Unterlage wurde nur mit einem Ziel entwickelt oder ausgewählt, um Ihnen damit... -
Seite 4: Benötigtes Werkzeug
Benötigtes Werkzeug • Inbusschlüssel: 1.5mm, 2mm, 2.5mm und 3mm • Pitchlehre • Kugelkopfzange • Schiebelelehre • Spitzzange • Petroleumbasierendes leichtes Öl • Phillips Schraubendreher • Sekundenkleber mittel • Seitenschneider Erforderliche Teile • Empfänger/Flybarless Kontrolleinheit • 5000mAh 6S 22.2V 30C LiPo, 10AWG mit EC5 Anschluss AR7200BX Empfänger/Flybarless Kontrolleinheit (EFLB50006S30) -
Seite 5: Rotorkopfmontage (H)
Rotorkopfmontage (H) Schritt H1 Schritt H1 Teile (Beutel H1, H2) M4 x 22 Bolzen mit Inbuskopf M4 Stopmutter 22mm Schritt H2 Schritt H2 Teile (Beutel H1) M3 x 18 Inbusschraube M2 x 5 Halbrundschraube (4) Bundscheibe • Die Bundseite der Bundscheibe soll in die Radiallager zeigen. -
Seite 6: Schritt H4 Teile (Beutel H3)
Rotorkopfmontage (H) Fortsetzung Schritt H4 Teile (Beutel H3) Schritt H4 Drucklager (x2) Unterlegscheibe Blattlagerwelle Unterlegscheibe Distanzscheibe Drucklager 10 X 14 X .8 (x2) Unterlegscheibe Bundscheibe Blattlagerwelle 4 X 12 X 1 (x2) Drucklagerring innen, größerer Innendurchmesser Drucklager mit Käfi g Drucklagerring außen, kleinerer Innendurchmesser Bundscheibe (x2) kleiner... -
Seite 7: Chassismontage (F)
Chassismontage (F) MONTAGEHINWEIS: Planen Sie vor der Montage die Kabelführung der Servos. Schleifen Sie an jeder Kante an der ein Servokabel durchgeführt wird die Kante so, dass das Kabel nicht durch scheuern beschädigt werden kann. Schritt F1 Teile (Beutel F1, F2, F3) Schritt F1 Inbusschraube M3 x 10 (x4) -
Seite 8: Schritt F3 Teile (Beutel F3, F5)
Chassismontage (F) Fortsetzung Schritt F3 Teile (Beutel F3, F5) Schritt F3 Madenschraube M3 x 11 (x2) Halbrundschraube M3 x 12 (x6) Inbusschraube M3 x 10 (x4) Kabinenhaubenhalter (x2) M3 Unterlegscheibe (x6) Unterlegscheibe m. kleinem Loch M3 (x4) • Schieben Sie die Hauptrotorwelle in Position und ziehen dann die Chassis- und Servoschrauben an. -
Seite 9: Schritt F5 Teile (Beutel M1)
Chassismontage (F) Fortsetzung Schritt F5 Schritt F5 Teile (Beutel M1) Unterlegscheibe (x1) Freilauf (x1) Inbusbolzen M4 X 22 M4 Stopmutter Senkkopfschraube selbstschneidend M3 x8 (x5) Madenschraube M3 x 4 (2) Schritt F6 Schritt F6 Teile (Beutel F6) Ritzel 6mm, 14 Zähne Madenschraube M3 x 4 (2) Inbusschraube M3 x 10 (x8) Unterlegscheibe m. -
Seite 10: Heckmontage (T)
Heckmontage (T) Schritt T1 (Beutel T1) Schritt T1 Sechskantstifte (x6) Radiallager 12 X 18 X 4 (x2) Radiallager 5 x10 x 4 (x2) Blechdistanzstück Inbusbolzen M3 x18 (x4) M3 Stopmutter (x4) Schritt T2 (Beutel T1) Schritt T2 Selbstschneidene Schraube M3 x 16 (x12) - Seite 11 Heckmontage Fortsetzung Schritt T3 Schritt T3 Teile (Beutel T2, T3) IInbusschraube M3 x 10 (x2) Inbusschraube M3 x 8 (x4) Halbrundschraube M3 x 10 (x2) Unterlegscheibe m. kleinem Loch M3 (x4) Schritt T4 Schritt T4 Teile (Beutel T4, T5) Kleiner Innendurchmesser Heckrotorblattbolzen (x2) Lagerkäfi...
-
Seite 12: Schritt T5 Teile (Beutel T6)
Heckmontage Fortsetzung Schritt T5 Teile (Beutel T6) Schritt T5 Halbrundschraube M3 x 5 (x2) Inbusschraube M3 x 25 M3 Bundscheibe (x2) Kugelkopf M3 Stopmutter • Die Bundseite der Bundscheibe zeigt in das Lager. Heckrotorblatt für bessere Erkennbarkeit nicht dargestellt Ansicht von hinten Schritt T6a Teile (Beutel T7) Schritt T6a •... -
Seite 13: Einbau Der Elektronik
Heckmontage Fortsetzung Schritt T6b Schritt T6b Teile (Beutel T8, T3) Ansicht Selbstschneidene Schraube M3 x 12 (x6) von hinten Selbstschneidene Schraube M2.5 x 8 (x2) Unterlegscheibe m. kleinem Ansicht von links Loch M3 (x4) 90° Kugelkopfanschluss (x 2) 120 mm Gestängeführung Heck Gestängeführung Front 230 mm... -
Seite 14: Regler Und Bec
Einbau der Elektronik Fortsetzung Armieren des AR7200BX Regler und BEC 1. Stellen Sie das Gas auf Leerlauf / Motor aus. 2. Schalten Sie den Sender ein. 3. Zentrieren Sie die Gastrimmung. 4. Schalten Sie Throttle Hold auf ON (EIN). 5. Kleben Sie das Klettband auf den Akkuträger des Hubschrauber und die andere Seite auf den Akku. -
Seite 15: Servoarm Und Anlenkungen
Servoarm und Anlenkungen Montage der Kugelköpfe Selbstschneidene Schraube M3 x 8 (x2) Heckrotorservo Taumelscheibe Taumelscheibe hinten (2x) vorne Ausrichtung Heckrotorgestänge Heck-Pitchschieber in Heckservoarm in neutraler Position neutraler Position (betrachtet von Unterseite) (betrachtet von der rechten Seite) Gestängelänge 68mm Taumelscheiben zu Blatthalteranschluß 68mm (x2) 56mm Servo zu Taumelscheibenanschluß... -
Seite 16: Programmieren Des Senders
Programmieren des Senders Sie müssen Ihren Sender zuerst programmieren, bevor Sie den Hubschrauber binden oder fl iegen können. Die Werte, die Sie zum Programmieren Ihres Senders für Spektrum DX6i, DX7/DX7se, DX7s und DX8 und DX18 benötigen, sind unten angeführt. Die Spektrum-Modelldateien für AirWare Sender stehen auch online in der Spektrum Community zum Download zur Verfügung. -
Seite 17: Ar7200 Standard Blade 550 X Setup
AR7200 Standard Blade 550 X Setup Firmware-version 3.X.X Setup Menü Menü LED leuchtet Bitte lesen Sie in der Spektrum AR7200BX Bedienungsanleitung für mehr Details. Status-LED: Violett blinkt Rot leuchtet Rot blinkt Blau leuchtet Blau hochkant fl ach Einbaulage (vertikal) (horizontal)* Taumelscheibenservo - Ansteuerfrequenz Benutzerde fi... -
Seite 18: Test Der Motorsteuerung
Test der Motorsteuerung Platzieren Sie den Helikopter im Freien auf einer sauberen, fl achen und ebenen 3. Schließen Sie den LiPo Akku am Hubschrauber an. Fläche (Beton oder Asphalt) ohne Hindernisse. Halten Sie stets Abstand zu den 4. Schalten Sie Throttle Hold AUS (OFF) Erhöhen Sie langsam das Gas bis die sich bewegenden Rotorblättern. - Seite 19 Nicken nach vorne (von links betrachtet) Nicken (Höhenruder) Nicken nach hinten (von links betrachtet) Mode 1 Mode 2 Rollen nach rechts (von hinten betrachtet) Rollen (Querruder) Rollen nach links (von hinten betrachtet) Mode 1 Mode 2...
-
Seite 20: Niederspannungsabschaltung (Lvc)
Sie sich mit dem Hubschrauber vertraut gemacht haben. alle Funktionen einwandfrei arbeiten. Verwenden Sie KEINE Trimmung um den Blade 550X Hubschrauber auf der Position zu halten. Das AR7200BX rendert die Trimmposition dann unnötigerweise um den Hubschrauber auf Position zu halten. -
Seite 21: Blattspurlauf
Blattspurlauf WARNUNG: Halten Sie bei dem Überprüfen des Blattspurlaufes immer 2. Achten Sie auf den Lauf der beiden Blattspitzen. Beide Blätter sollten in der einen Sicherheitsabstand von mindestens 15 Metern. gleichen Spur laufen. 3. Sollte eine Blattspitze höher als die andere laufen landen Sie den Hub- So prüfen Sie den Blattspurlauf: schrauber, trennen den Flugakku und justieren die Anlenkgestänge der 1. -
Seite 22: Blade 550 X Leitfaden Zur Fehlerbehebung
Blade 550 X - Leitfaden zur Fehlerbehebung Problem Mögliche Ursache Lösung Der Helikopter wurde während der Initialisierung Legen Sie den Helikopter bei windigen Wetterverhältnissen während bewegt. der Initialisierung auf dessen Seite. AR7200BX initialisiert sich nicht. Der Sender ist ausgeschaltet. Schalten Sie den Sender ein. Zentrieren Sie die Höhenruder-, Querruder- und Seitenrudersteue- Die Steuerungen sind nicht in Mittelstellung. -
Seite 23: Garantie Und Service Informationen
Garantiezeitraum eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise Exklusive Garantie ¬ Horizon Hobby Inc (Horizon) garantiert, dass das gekaufte und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum... -
Seite 24: Garantie Und Service Kontaktinformationen
Geschäftsführer: Birgit Schamuhn, Steven A. Hall Tel.: +49 (0) 4121 2655 100 Fax: +49 (0) 4121 2655 111 eMail: info@horizonhobby.de; Internet: www.horizonhobby.de Es gelten unsere allgemeinen Geschäftsbedingungen, die in unseren Geschäftsräumen eingesehen werden können. Ware bleibt bis zur vollständigen Bezahlung Eigentum der Horizon Hobby GmbH... - Seite 25 Geschäftsführer: Birgit Schamuhn, Steven A. Hall Tel.: +49 (0) 4121 2655 100 Fax: +49 (0) 4121 2655 111 eMail: info@horizonhobby.de; Internet: www.horizonhobby.de Es gelten unsere allgemeinen Geschäftsbedingungen, die in unseren Geschäftsräumen eingesehen werden können. Ware bleibt bis zur vollständigen Bezahlung Eigentum der Horizon Hobby GmbH Anweisungen zur Entsorgung von Elektro- und Elektronik-Altgeräten für Benutzer in der Europäischen Union...
- Seite 26 Exploded View (Head Assembly)/(Rotorkopf)/(Assemblage de la tête)/(Gruppo della testa)
- Seite 27 Exploded View (Frame Assembly)/(Chassis)/(Assemblage du châssis)/(Gruppo telaio)
- Seite 28 Exploded View (Tail Assembly)/(Heck)/(Assemblage de l’anticouple)/(Gruppo coda) Exploded View (Tailboom Assembly)/(Heckausleger)/(Assemblage de la poutre)/(Gruppo tubo coda)
-
Seite 29: Parts List / Ersatzteile / Pieces De Rechange / Pezzi Di Ricambio
Head Explosion/ Explosionszeichnung Rotorkopf / Vue éclatée de la tête/ Vista esplosa della testa Part # English Deutsch Français Italiano Blade 550X:Flybarless 550 X - Paire de pieds de pales Set supporto pale rotore principale BLH5501 Fbl Main Rotor Grip Set: 550 X Rotorblat thalter Set de rotor principal fl... - Seite 30 Main Frame Explosion/Explosionszeichnung (Chassis)/Vue éclatée de la cellule principale/Esploso telaio principale Part # English Deutsch Français Italiano BLH5532 Motor Mount: 550 X Blade 550 X: Motorhalter 550 X - Support moteur, 3X25mm Supporto motore: 550 X BLH5533 Pinion 14T: 550 X Blade 550 X: Ritzel 14 Zähne 550 X - Pignon 14T Pignone: 550 X...
-
